WARTUNG
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at Seite 14
Drechselbank / wood turning lathe D 460FXL

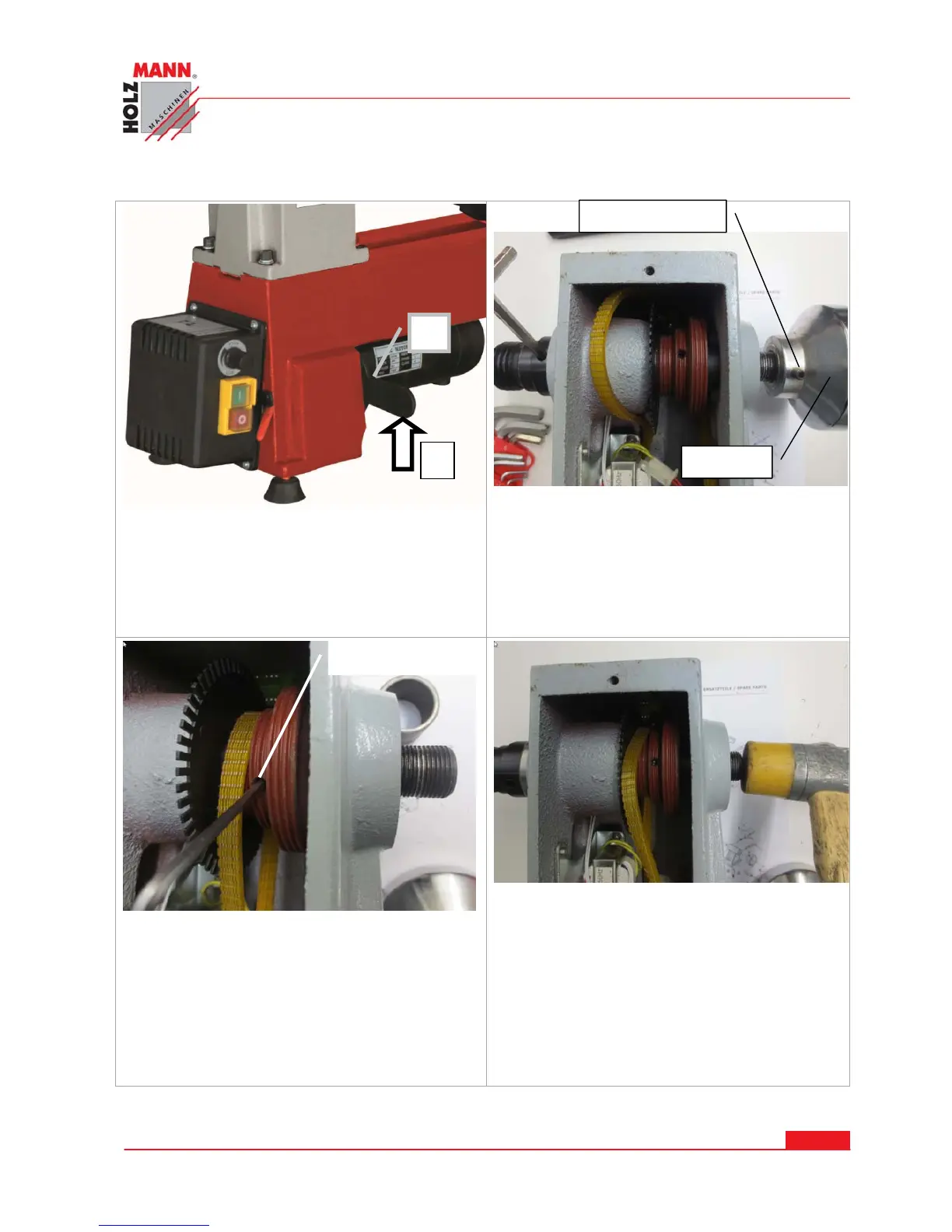

8.3 Wechseln des Antriebsriemen D 460FXL
1. Inbusschraube leicht aufschrauben
2. Motor an Riemenspanngriff anheben
Vor Beginn die Maschine um 90° umlegen
1. Abdeckplatte abschrauben
2. Antriebswelle links mit Stift oder Inbus-
schlüssel sichern und das Handrad ab-
schrauben.
ACHTUNG: Linksgewinde !!
Distanzhülse rechts abziehen und Inbusschrau-
be bei Riemenscheibe herausschrauben
Mit Schonhammer die Antriebswelle vorsichtig
aus dem Lagersitz links herausklopfen
ACHTUNG: Achten Sie darauf, an welcher
Seite der Impulsscheibe der Sicherungsring
eingelegt ist.
Kann sowohl links als auch rechts sein.
Der Sicherungsring dient nur als Ausgleichs-
scheibe !
Inbusschraube
