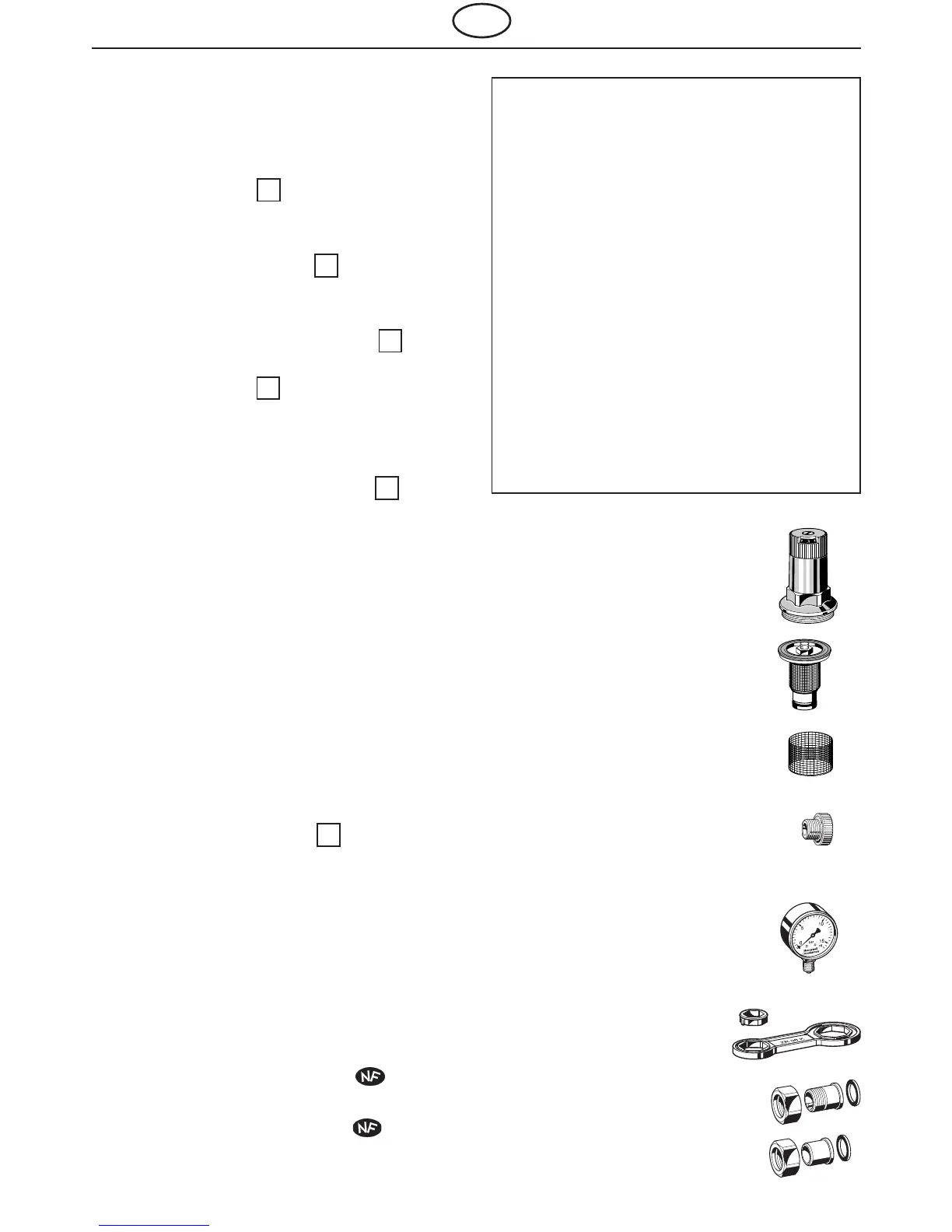

7
5.2 Entretien
A effectuer par un installateur.
La fréquence (de 1 à 3 ans selon DIN 1988)
dépend des conditions de service locales.
1. Fermer la vanne 1 .
2. Détendre le côté d’écoulement (par ex.
par prélèvement d’eau).
3. Desserrer la vis fendue 3 .
● Ne pas la retirer !
4. Détendre le ressort de pression
● Tourner le bouton de réglage 5 vers
la gauche (-)
5. Fermer la vanne 2 .
6. Dévisser la chemise du ressort
● Utiliser la clé polygonale double
ZR06K. ➯ Accessoire
7. Enlever l’anneau de glissement 6 ( fig. 6).
8. Retirer la garniture de vanne avec une
pince.
● Vérifier si la bague d’étanchéité, le
bord de la tuyère et la bague rainurée
sont en bon état.
● Nettoyer le filtre.
● Remplacer les pièces défectueuses le
cas échéant.
9. Remonter en sens inverse.
● Appuyer avec le doigt sur la membrane
avant de remettre l’anneau de
glissement.
10. Régler la pression secondaire comme
décrit sous la rubrique 3 .
6.Domaine d'application
Milieu eau, air comprimé*
et azote*
Pression d’admission max. 25 bars
Pression secondaire 1,5 - 6 bars (D05F)
1,5 - 5,5 bars
(D05F-EF)
Température max. 70 °C
D05F-
1/2EF est approuvé par et réglé
sur 3 bars.
D05F-3/4EF est approuvé par
et réglé
sur 3 bars.
F
7. Consignes de sécurité
1. Utiliser le dispositif :
● en parfait état
● conformément aux dispositions
● en tenant compte de la sécurité et
d'éventuels dangers.
2. Respecter les instructions de montage.
3. Veiller à la réparation immédiate de
toute panne qui pourrait compromettre
la sécurité.
4. Le détendeur de pression D05F est
uniquement destiné au domaine
d’application mentionné dans ces
instructions de montage. Toute autre
utilisation est considérée comme
contraire aux dispositions.
8.Pièces de rechange
Couvre-ressort complet
0901515
1
/2" +
3
/4"
Garniture de vanne
D05FA-
1
/2B
1
/2" +
3
/4"
Filtre de rechange
ES05F-
1
/2A
1
/2" +
3
/4"
Bouchon de fermeture avec
anneau torique
S06K-
1
/4
1
/2" +
3
/4"
9. Accessoires
Manomètre
M39K-A4 0 - 4 bar
M39K-A10 0 - 10 bar
ZR06K
Clé polygonale double
VST06
Jeu de raccords
A = avec douille filetée
B = avec douille à souder
*Dans le cadre de l’homologation de l’installation
conformément au PED, ce produit doit également être certifié
en qualité de composante de l’installation.
