13
E
5.2 Revisión
Debe correr a cargo de una empresa
instaladora. El intervalo (de 1 a 3 años
según la norma DIN 1988) depende de las
condiciones de funcionamiento locales.
1. Cerrar la válvula 1 .
2. Aliviar la presión del lado de salida
(p.ej. extrayendo agua).
3. Soltar el tornillo 3 de cabeza ranurada.
● ¡No desenroscarlo del todo!
4. Aflojar el resorte de presión
● Girar el mando ajustable 5 hacia la
izquierda (-)
5. Cerrar la válvula 2 .
6. Desenroscar la tapa de resorte. Emplear
la llave de estrella de dos bocas ZR06K.
➯ Accesorios
7. Quitar el anillo deslizante 6 .
8. Extraer el elemento de válvula con unos
alicates
● Comprobar que la arandela de
estanqueidad, el borde de la boquilla
y el anillo con muesca están en buen
estado
● Limpiar el filtro
● Sustituirlo en caso necesario
9. El montaje tiene lugar en sentido inverso
● Encajar la membrana con el dedo
antes de colocar el anillo deslizante.
10. Ajustar la presión de salida según se
indica en el capítulo 3 .
6. Ámbito de aplicación
Medio Agua, aire
comprimido*,
nitrógeno*
Presión a la entrada Máx. 25 bar
Presión a la salida 1,5 a 6 bar
Temperatura Máx. 70 °C
7. Normas de seguridad
1. El dispositivo debe utilizarse siempre
● en perfecto estado
● para el uso previsto
● con conocimiento de las medidas de
seguridad y de los posibles peligros
2. Deben tenerse en cuenta las
instrucciones de instalación.
3. Los fallos que puedan afectar a la
seguridad deben repararse
inmediatamente.
4. La válvula reductora de presión D05F
está destinada exclusivamente a los
ámbitos de utilización citados en estas
instrucciones de instalación. Un uso
distinto de los indicados o que vaya
más allá de éstos se considera
contrario al uso previsto.

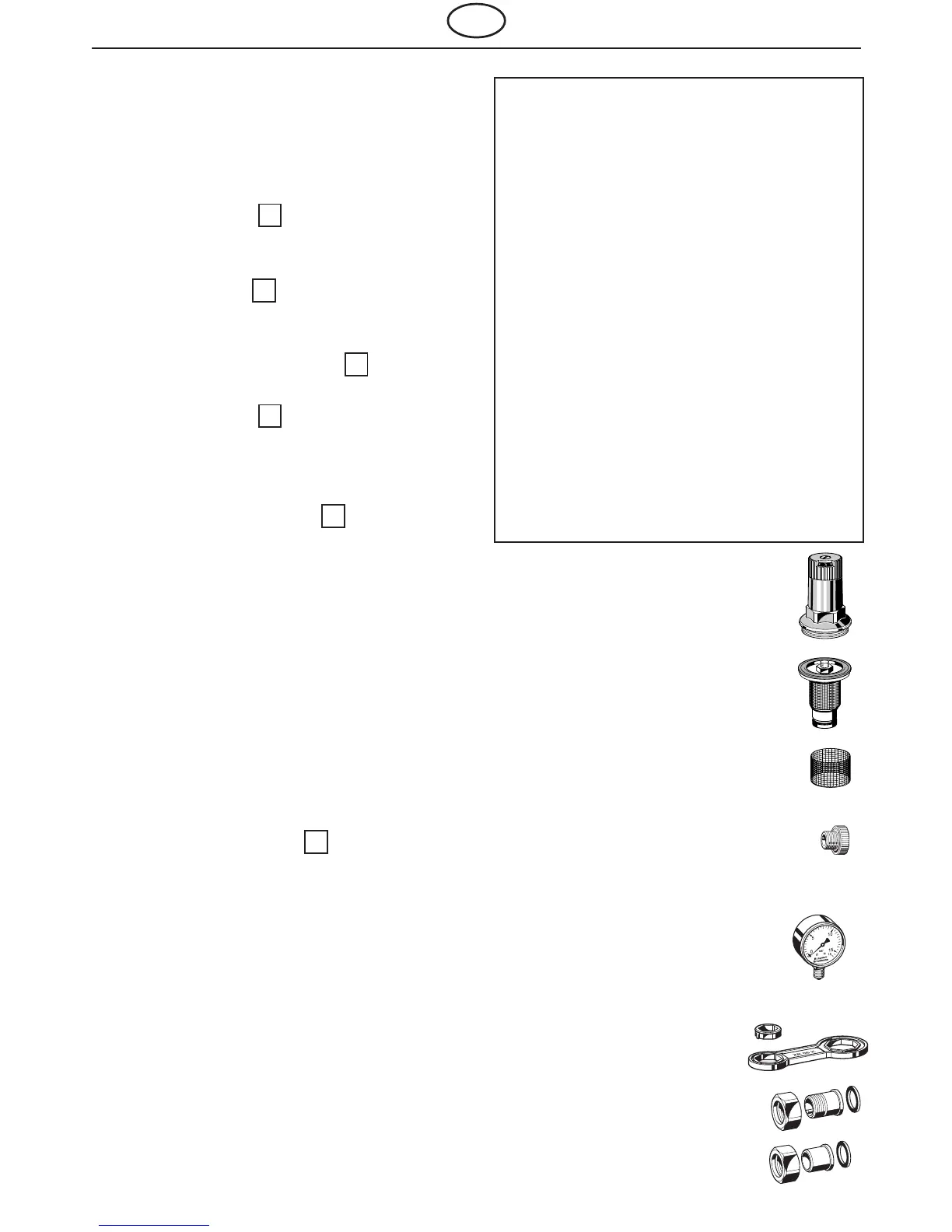

8. Repuestos
Tapa de resorte, completa
0901515
1
/2" +
3
/4"
Elemento de válvula
D05FA-
1
/2B
1
/2" +
3
/4"
Filtro de recambio
ES05F-
1
/2A
1
/2" +
3
/4"
Tapón de cierre con anillo toroidal
S06K-
1
/4
1
/2" +
3
/4"
9. Accesorios
Manómetro
M39K-A4 0 - 4 bar
M39K-A10 0 - 10 bar
ZR06K
Llave de estrella de dos bocas
VST06
Juego de conexión con boca
roscada o soldada
A = boca roscada
B = boca soldada
*Conforme a la autorización para instalaciones según PED,
este producto también debe ser certificado como parte de
esta instalación.
