5.2 Manutenzione
Da affidare ad un’impresa d’installazione.
La frequenza - (1-3 anni secondo
DIN 1988) - dipende dalle condizioni
d’esercizio locali.
1. Chiudere la valvola 1 .
2. Depressurizzare il lato d’uscita (ad
esempio, tramite il rubinetto dell’acqua).
3. Allentare la vite con intaglio 3
● non svitarla !
4. Scaricare la molla di compressione.
● Ruotare la manopola di regolazione 5
verso sinistra (-).
5. Chiudere la valvola 2 .
6. Svitare il coprimolla
● servirsi della doppia chiave
poligonale ZR06K. ➯ Accessorio.
7. Rimuovere l’anello di scorrimento 6 .
8. Estrarre la cartuccia della valvola con
una pinza.
● Verificare la perfetta tenuta dell’anello
di tenuta, del bordo dell’ugello e
dell’anello scanalato.
● Pulire il filtro.
● All’occorrenza sostituire i pezzi
difettosi.
9. Per il montaggio procedere
inversamente
● premere la membrana col dito prima
di reinserire l’anello di scorrimento.
10. Tarare la pressione a valle come
descritto nel capitolo 3 .
6.Campo di applicazione
Mezzo d’esercizio acqua, aria
compressa* e azoto*.
Pressione a monte
massima 25 bar.
Pressione a valle 1,5-6 bar
Temperatura massima 70 °C
7. Note riguardanti la sicurezza
1. Il dispositivo va impiegato:
● in buona condizione,
● in conformità al suo scopo,
● tenendo conto della sicurezza e
degli eventuali pericoli.
2. Osservare le istruzioni per il montaggio.
3. Ogni disturbo, che potrebbe
compromettere la sicurezza dev’essere
tempestivamente eliminato.
4. Il riduttore di pressione D05F è
esclusivamente destinato al campo
d’impiego indicato in queste istruzioni
per il montaggio. Qualunque altro uso è
considerato come contrario al suo scopo.

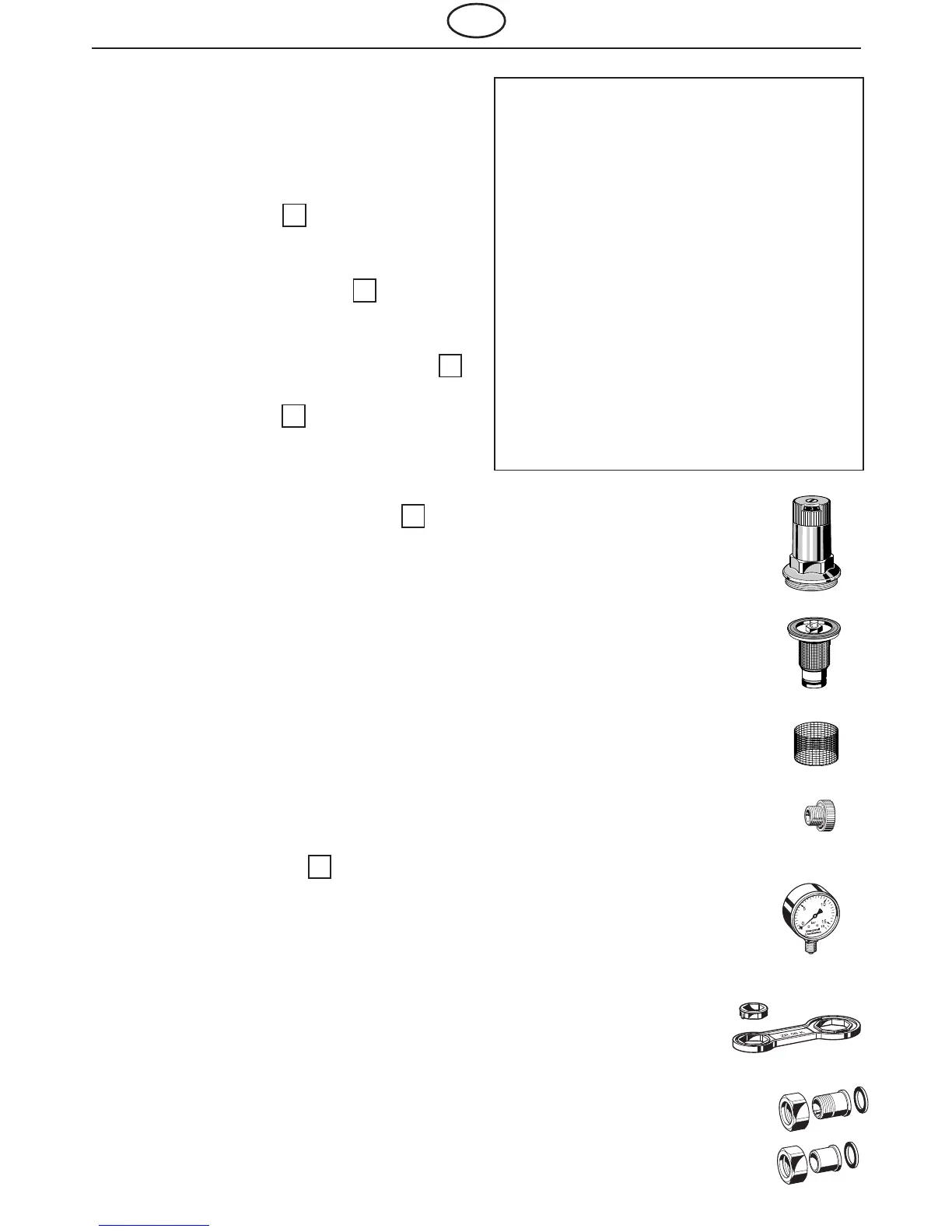

8.Pezzi di ricambio
Coprimolla completo
0901515
1
/2" +
3
/4"
Cartuccia della valvola
D05FA-
1
/2B
1
/2" +
3
/4"
Filtro di ricambio
ES05F-
1
/2A
1
/2" +
3
/4"
Tappo di chiusura con anello torico
S06K-
1
/4
1
/2" +
3
/4"
9. Accessori
Manometro
M39K-A4 0 - 4 bar
M39K-A10 0 - 10 bar
ZR06K
Doppia chiave poligonale
VST06
Serie di cappucci con raccordo
filettato o con raccordo a saldare
A = con raccordo filettato
B = con raccordo a saldare
*Nell’ambito dell’omologazione dell’impianto secondo PED,
anche questo prodotto dev’essere certificato come parte
dell’impianto.
