9
NL
5.2 Onderhoud
Door een installatiebedrijf te verrichten. De
tussenpozen (1-3 jaar volgens DIN 1988)
zijn afhankelijk van de plaatselijke
bedrijfscondities.
1. Klep 1 sluiten.
2. De druk aan de kant van de afloop
ontlasten (bijv. door watertaps).
3. Schroef 3 met gleuf losdraaien
● niet eruit schroeven !
4. Drukveer ontspannen
● Instelhandgreep 5 naar links (-)
draaien
5. Klep 2 sluiten.
6. Veerhouder eraf schroeven
● dubbele ringsleutel ZR06 gebruiken
➯ Toebehoren
7. Slipring 6 verwijderen.
8. Binnenwerk van de klep het met een
tang eruittrekken.
● Nagaan, of de afdichtring, de zijkant
van het mondstuk en de groefring in
goede staat verkeren.
● Zeef reinigen
● Indien nodig vervangen.
9. Montage in omgekeerde volgorde
● Membraan met de vinger indrukken
alvorens de slipring weer aan te
brengen.
10. Uitlaatdruk instellen zoals onder
hoofdstuk 3 beschreven.
6.Toepassingsgebied
Medium Water, perslucht* en stikstof*
Inlaatdruk max. 25 bar
Uitlaatdruk 1,5 - 6 bar
Temperatuur max. 70 °C
7. Veiligheidsnotities
1. Gebruik het apparaat:
● in perfecte staat
● in overeenstemming met de
voorschriften
● met inachtneming van veiligheid en
mogelijk gevaar.
2. Let op het installatievoorschrift.
3. Defecten, die aan de veiligheid afbreuk
kunnen doen, onmiddellijk laten
verhelpen.
4. Drukregelaar D05F is uitsluitend
bestemd voor het in dit installatie-
voorschrift vermelde toepassings-
gebied. Elke andere of verder reikende
toepassing wordtgeacht in strijd te zijn
met de voorschriften.

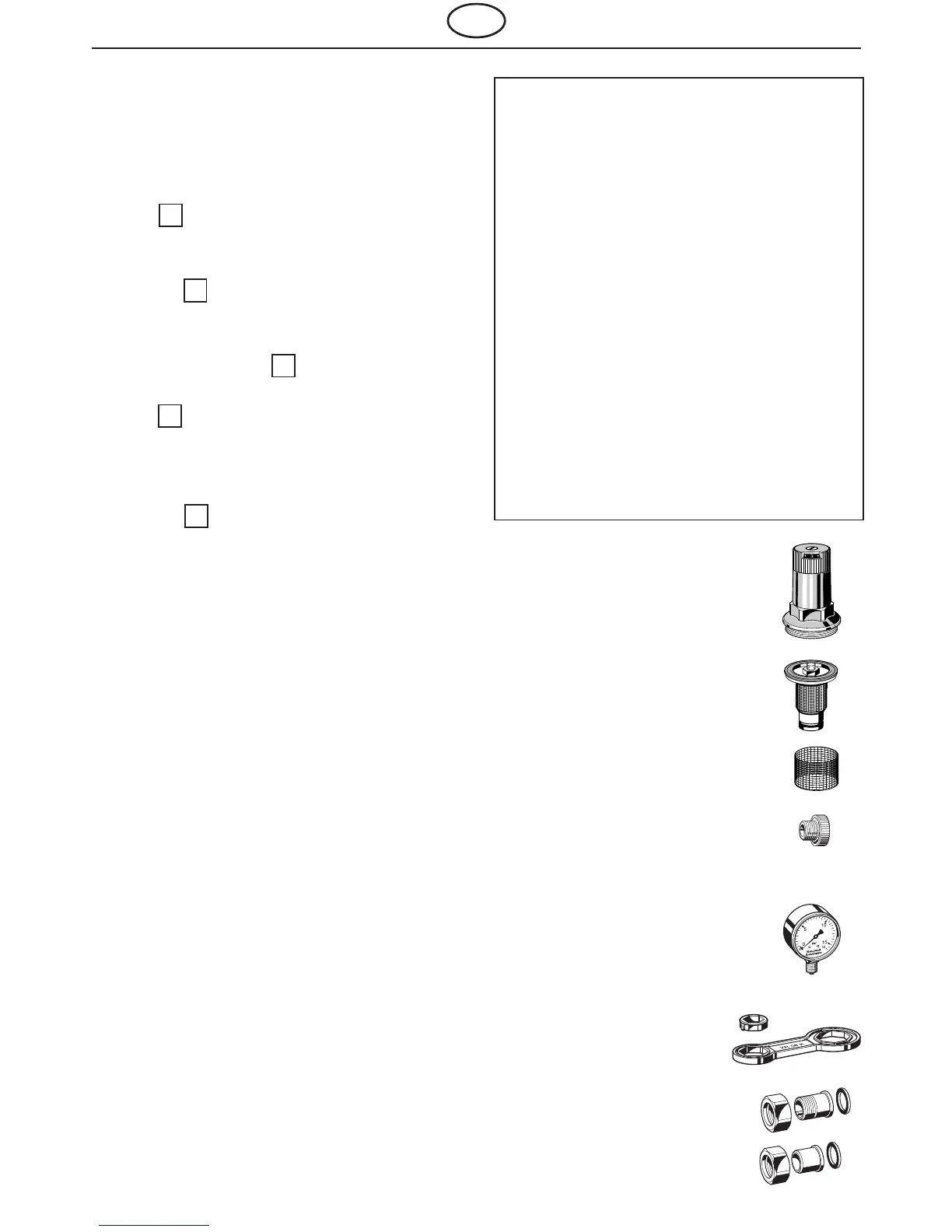

8.Reserveonderdelen
Veerkap compleet
0901515
1
/2" +
3
/4"
Binnenwerk vod klep
D05FA-
1
/2B
1
/2" +
3
/4"
Reservefilter
ES05F-
1
/2A
1
/2" +
3
/4"
Afdichtstop met O-ring
S06K-
1
/4
1
/2" +
3
/4"
9. Toebehoren
Manometer
M39K-A4 0 - 4 bar
M39K-A10 0 - 10 bar
ZR06K
Dubbele ringsleutel
VST06
Aansluitset met schroef-
draadmof of soldeermof
A = mof met schroefdraad
B = mof om te solderen
*In het kader van de toelatingsprocedure van de installatie
volgens PED moet ook dit product als deel van de installatie
worden gecertificeerd.
