Honeywell DR65A3000 - Cableado; Descripción de las Terminales

Descripción de las terminales
NOTA: Los tornillos externos de cada bloque
terminal aseguran el bloque al chasis. No se
utilizan para el cableado.
Los seis terminales del bloque terminal izquierdo son:
FLOAT (2): Sensor de agua externo de bajo voltaje o
interruptor del flotador
DHUM: (deshumidificador) Funcionamiento
del compresor y del ventilador para la
deshumidificación
R: Salida del DR65 24V
FAN: (ventilador) Activación del ventilador
únicamente para ventilación
C: Salida del DR65 24V
Los dispositivos externos de 24V pueden alimentarse
en los terminales R y C (20VA máx.)
El bloque de terminal derecho de la figura
anterior se utiliza sólo para interbloquear un
DR65A3000 con un ventilador de equipo. Los
tres terminales son:
Gt: Funcionamiento del ventilador
desde el termostato
Rf: 24V desde el ventilador del equipo
Gf: Funcionamiento del ventilador
desde el ventilador del equipo

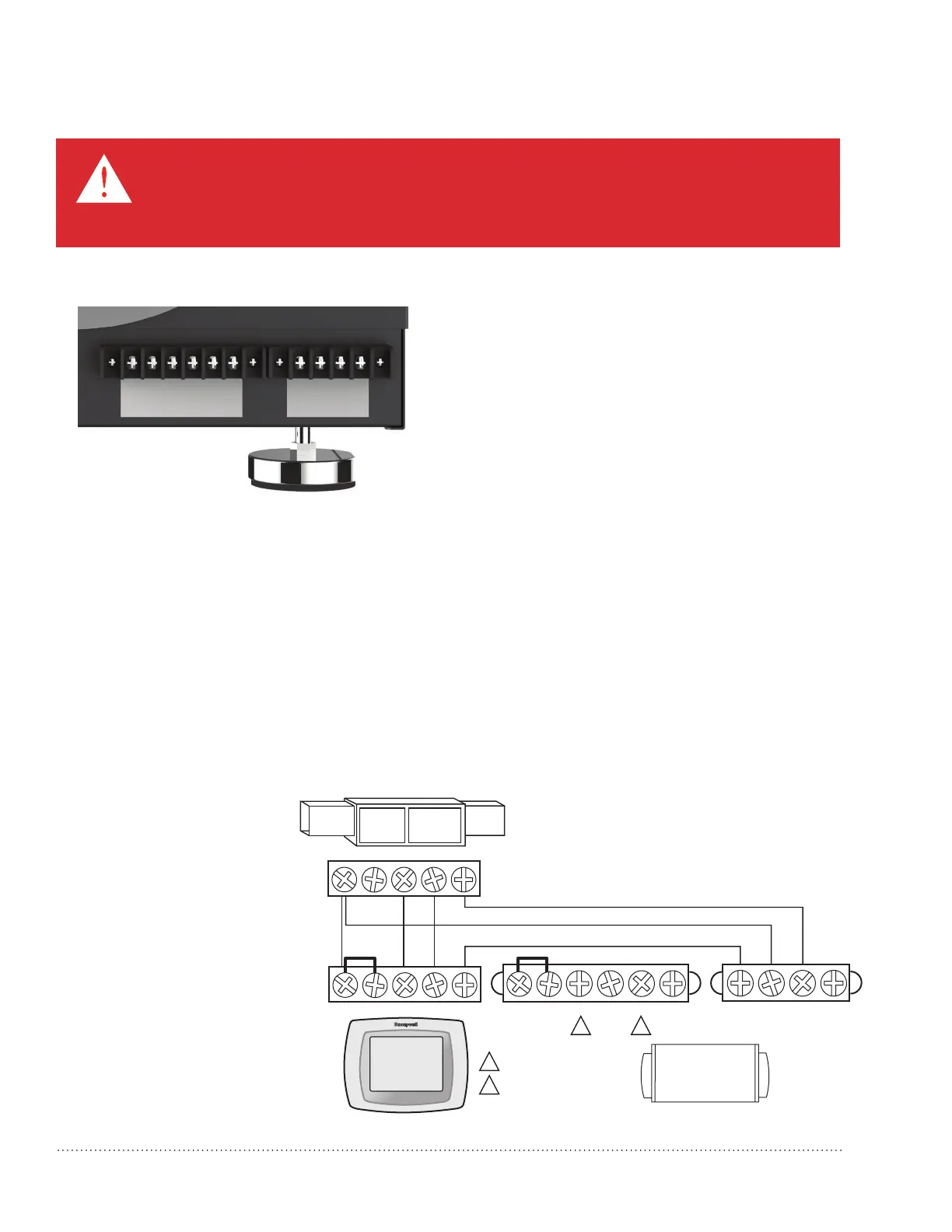

Cableado
Conecte el
DR65A3000 según
el diagrama que se
aplique al funcion-
amiento que usted
desee.
DESHUMIDIFICADOR
HVAC (EQUIPO DE CALEFACCIÓN, VENTILACIÓN Y AIRE ACONDICIONADO)
TERMOSTATO
GYWRRc
GYWR C
MS33153
Gt
+
+
Rf
Gf
DHUM
+
+
R
FAN
C
FLOAT FLOAT
1
1
2
2
DHUM = DESHUMIDIFICADOR.
FAN = VENTILADOR.
Siga este diagrama para el
funcionamiento entubado
con el deshumidistato
integrado.
Hay dos bloques de terminales de cableado en extremo de escape del deshumidificador.
Sistema de deshumidificación DR65A3000 33-00297EFS—01 39
PRECAUCIÓN: Peligro de bajo voltaje.
Puede dañar el equipo.
Desconecte el equipo de calefacción, ventilación y aire acondicionado (HVAC) antes de
comenzar la instalación.
