Cableado (continuación)
Conecte la energía al DR65A3000. Coloque el control de humedad a un nivel bajo del % de HR para
comenzar con la demanda de deshumidificación. Confirme que el compresor y el ventilador del
DR65A3000 estén encendidos. El soplador de calefacción también se encenderá para hacer circular el
aire. Esto puede demorar hasta dos minutos. Gire el control al % de HR deseada o a Off (apagado) cuan-
do haya terminado la revisión. Cuando se apaga el control de humedad, se apaga el DR65A3000.
Revisión
PLACA DE
CALEFACCIÓN
DEL VENTILADOR
MÓDULO DE INTERFAZ DEL EQUIPO (MIE)
G
C
CONV.HP
1
2
3
C
R
RC
RH
W1
W2
W3
Y
Y2
G
O/B
AUX
AUX2
Y
Y2
G
H1
U
M2
D1
H
M2
V1
N
T2
RELÉ CALOR 1
RELÉ CALOR 2
RELÉ CALOR 3
RELÉ DE REFRIGERACIÓN 1
RELÉ DE REFRIGERACIÓN 2
RELÉ DEL VENTILADOR
VISIONPRO IAQ
D-1
R-2
C-3
O
Gt
+
+
Rf
Gf
EARD8TZ
DHUM
+
+
R
FAN
C
FLOAT
1
1
2
2
DHUM = DESHUMIDIFICADOR.
FAN = VENTILADOR.
DESHUMIDIFICADOR
Sistema de deshumidificación DR65A3000 33-00297EFS—01
42

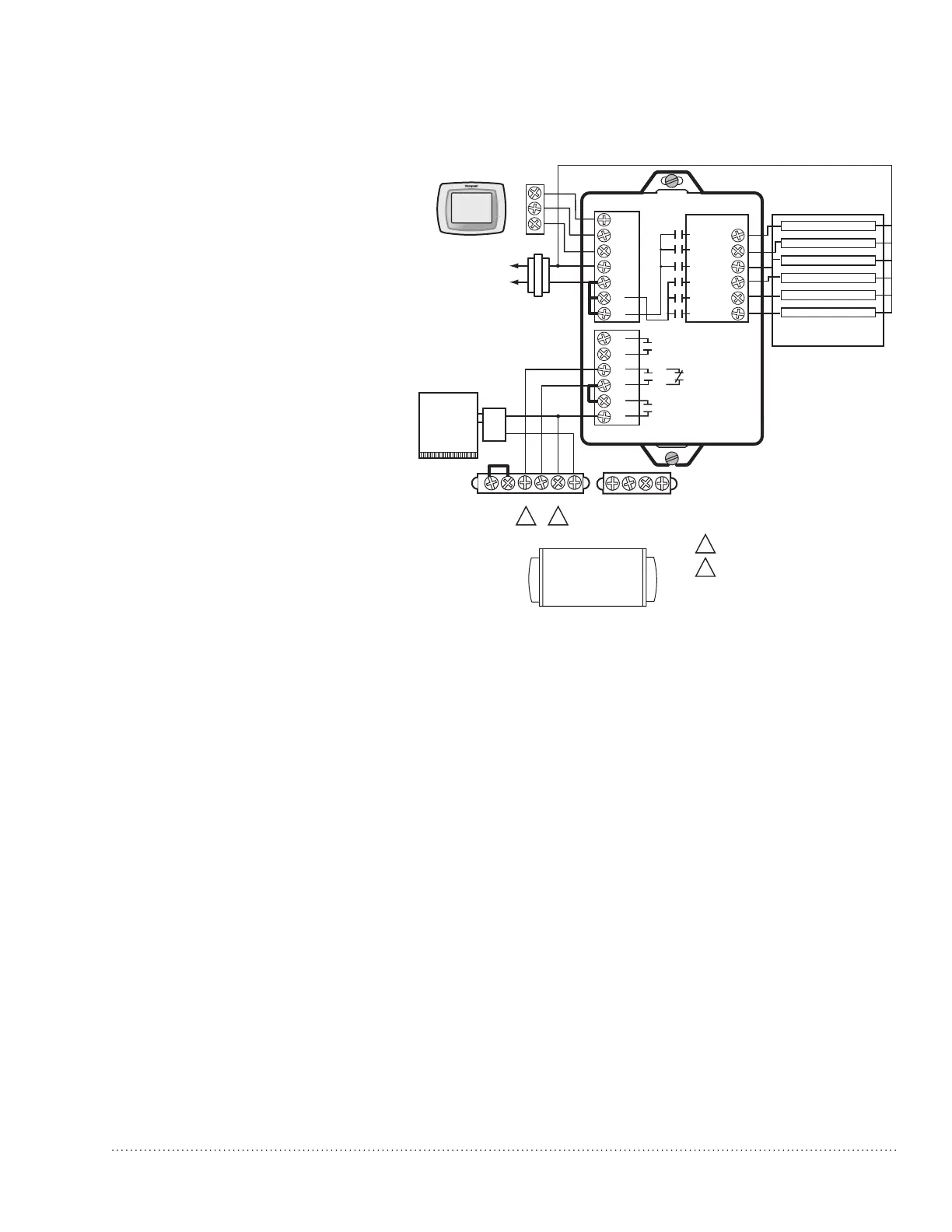

Siga este diagrama si utiliza el
DR65A3000 con el Prestige IAQ o
VisionPRO IAQ.
