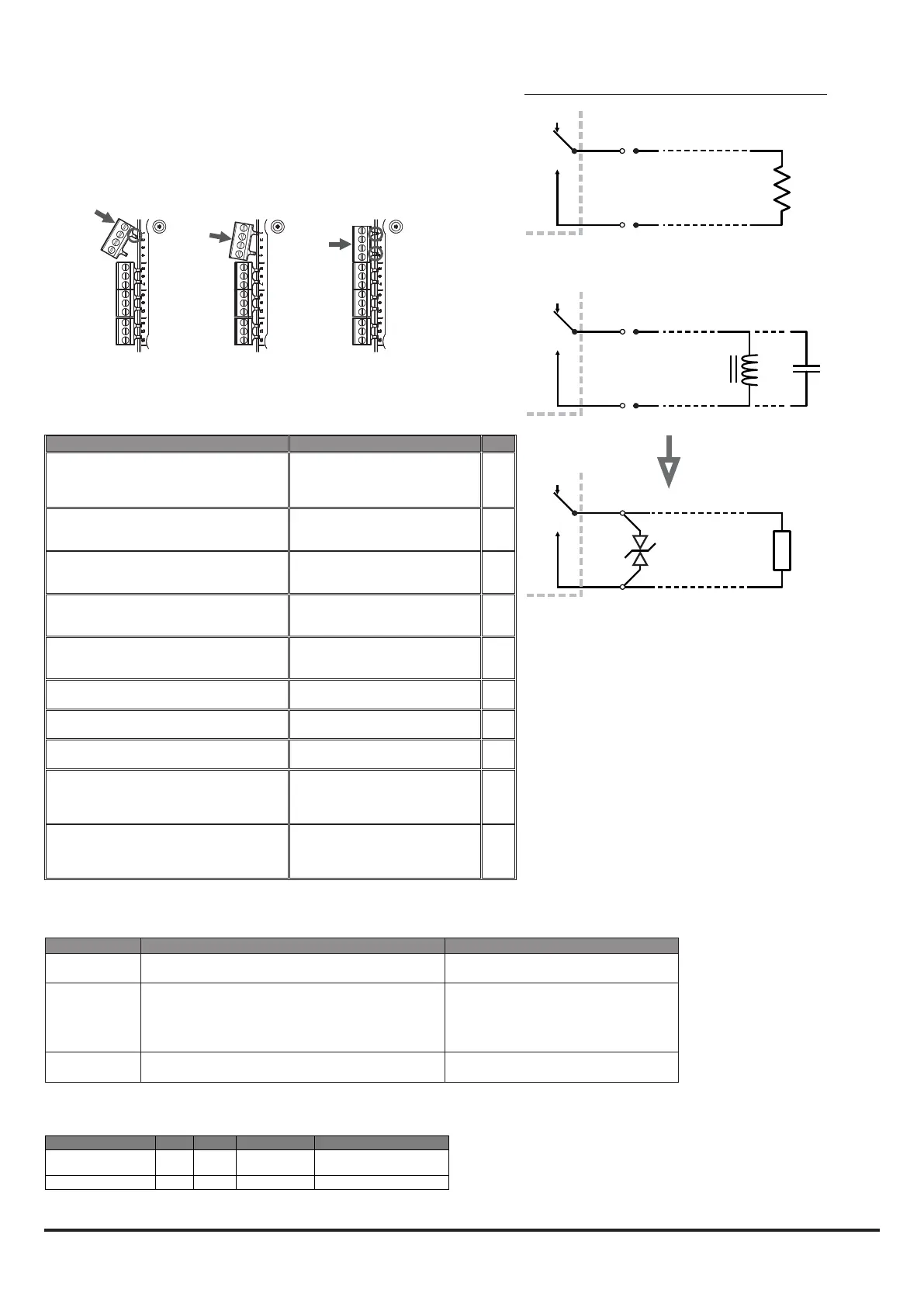

N200-102-00 5 I56-3947-202
Tabla 2: Designaciones de los terminales de cableado
(Nota: Los terminales con la marca CH2 solo estarán disponibles en
modelos de 2 canales)
Tabla 3: Relés
N.º
Función
1
Entr. alim. ext. +
Fuente de alimentación principal
T1
2
Entr. alim. ext. -
Fuente de alimentación principal
3
Entr. alim. aux. +
No se usa en predet.
4
Entr. alim. aux. -
No se usa en predet.
5
Relé de alarma NC
C 1
T2
6
Relé de alarma C
C 1
7 Relé de alarma NA C 1
8
Relé de alarma NC
C 2
T3
9 Relé de alarma C C 2
10
Relé de alarma NA
C 2
11 Relé de avería NC C 1
T4
12
Relé de avería C
C 1
13
Relé de avería NA
C 1
14
Relé de avería NC (AUX.)
C 2
T5
15
Relé de avería C (AUX.)
C 2
16 Relé de avería NA (AUX.) C 2
17
Salida sirena 1 -
Resistencia de fin de línea de
47 kohm
T6
18 Salida sirena 1 +
19
Salida sirena 2 -
Resistencia de fin de línea de
47 kohm
T7
20
Salida sirena 2 +
21
Entrada configurable +
(Rearme)
Valor predeterminado: activo =
cortocircuito (sin supervisión)
T8
22
Entrada configurable -
(Rearme)
23 No se usa
T9
24
Salida lazo -
25
Salida lazo +
(con aislador)
Para usar aislador
26
Entrada lazo -
T10
27 Entrada lazo +
28
Salida lazo +
(sin aislador)
Conectado internamente a 27
RELÉ
ACCIÓN:
NOTAS
ALARMA 1 o 2
Controlada por el panel si determina que se da la
condición de alarma.
Encendido y apagado por el panel;
no enclavado
AVERÍA 1 o 2
Cuando se produce una CONDICIÓN DE AVERÍA en el
canal 1 o 2 o una AVERÍA común. La avería también se
indica en el modo de servicio y cuando se desconecta la
alimentación del dispositivo.
El estado de avería no está enclavado.
SIRENA 1 o 2
Se activa cuando el canal está en ALARMA. La sirena 1
se corresponde con el canal 1 y la sirena 2 con el canal 2
Estado predet.= establecido en ALARMA.
ESPECIFICACIÓN MÍN. MÁX. UNIDADES OBSERVACIONES
Potencia nominal
de los contactos
2
0,5
A
A
Carga resistiva 30 V CC
Carga resistiva 30 V CA
Vida útil 10
5
Operaciones
1N6284CA
FAAST LT
FAAST LT
CL
FAAST LT
R
L/C
Instalación de los bloques de terminales
Utilice este método para insertar los bloques de terminales en la unidad:
1 Inserte una esquina del bloque en la ranura (ver a).
2 Apriete el bloque a lo largo en la ranura hasta que el bloque haga un
sonido al quedar colocado; los dos ganchos superiores del bloque
deberán quedar visibles (ver c).
Tabla 3a: Especicación eléctrica de los relés
ADVERTENCIA: Conmutación de cargas inductivas
Las cargas inductivas pueden provocar sobretensionesç de
desconexión que pueden dañar los contactos de los relés del
módulo (ver arriba).
Para proteger los contactos de los relés, conecte un supresor
de voltaje transitorio (por ejemplo, 1N6284CA) para toda la
carga según se indica.
Como alternativa, para aplicaciones de CC sin supervisión,
instale un diodo con tensión de ruptura inverso superior a diez
veces la tensión del circuito.
a b c
