N200-102-00 4 I56-3947-202
INSTALACIÓN DEL CABLEADO
Conexiones de alimentación, alarma y control

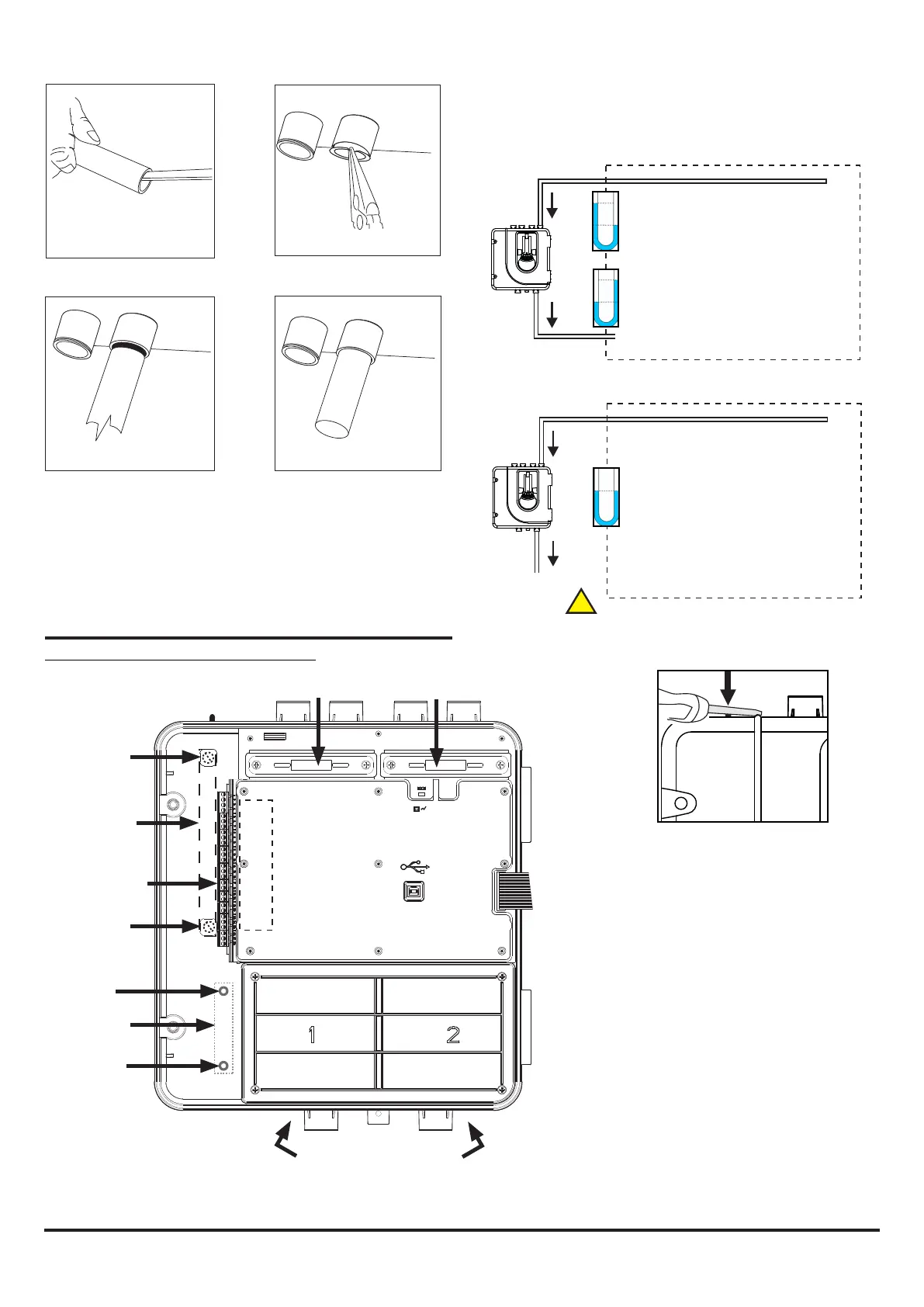

Figura 9: Interior del detector
FILTRO DEL CANAL 2
CONEXIONES DE
ALIMENTACIÓN Y
ALARMA
FILTRO DEL CANAL 1
PUERTO USB
TAPA DEL SENSOR
POSICIÓN DEL IMÁN
DE PRUEBA
MONTAJE DEL
MÓDULO
Tubería de escape
ÁREA DE MUESTREO
ÁREA DE MUESTREO
1 2 3 4 5 6 7 8 9 10 1112 13 14 15 16 17 18
1 2 3 4 5 6 7 8 9 10 1112 13 14 15 16 17 18
5
6
MONTAJE DE
CONEXIÓN A
TIERRA
MONTAJE DE
CONEXIÓN A
TIERRA
CONEXIÓN A
TIERRA F-LT-EB
(OPCIONAL)
1 2 3 4 5 6 7 8 9 10 1112 13 14 15 16 17 18
1 2 3 4 5 6 7 8 9 10 1112 13 14 15 16 17 18
3 4
Nota 1: El cableado debe cumplir con la normativa
local vigente.
Nota 2: El cableado del bucle debe atenerse a las
recomendaciones del fabricante de este.
Cuando el FAAST LT se instala fuera de la zona de riesgo, el retorno
del aire de escape a la zona protegida puede reducir los errores de ujo
debidos a la diferencia de presión.
!
COLOQUE
AQUÍ LA
ETIQUETA DE
CABLEADO
Si la puerta del FAAST LT permanece cerrada
durante mucho tiempo (especialmente a alta
temperatura), puede ser necesario utilizar un
tornillo de punta plana entre las dos pestañas
ubicadas en la parte superior de la unidad para
hacer palanca y abrir la puerta (tal como se
muestra más arriba).
MONTAJE DEL
MÓDULO
KIT DE MONTAJE
DEL MÓDULO
F-LT-PMB
(OPCIONAL)*
*Es posible instalar un módulo de
entrada/salida en la unidad FAAST LT.
Para ello se precisará el kit opcional de
montaje del módulo (F-LT-PMB).
