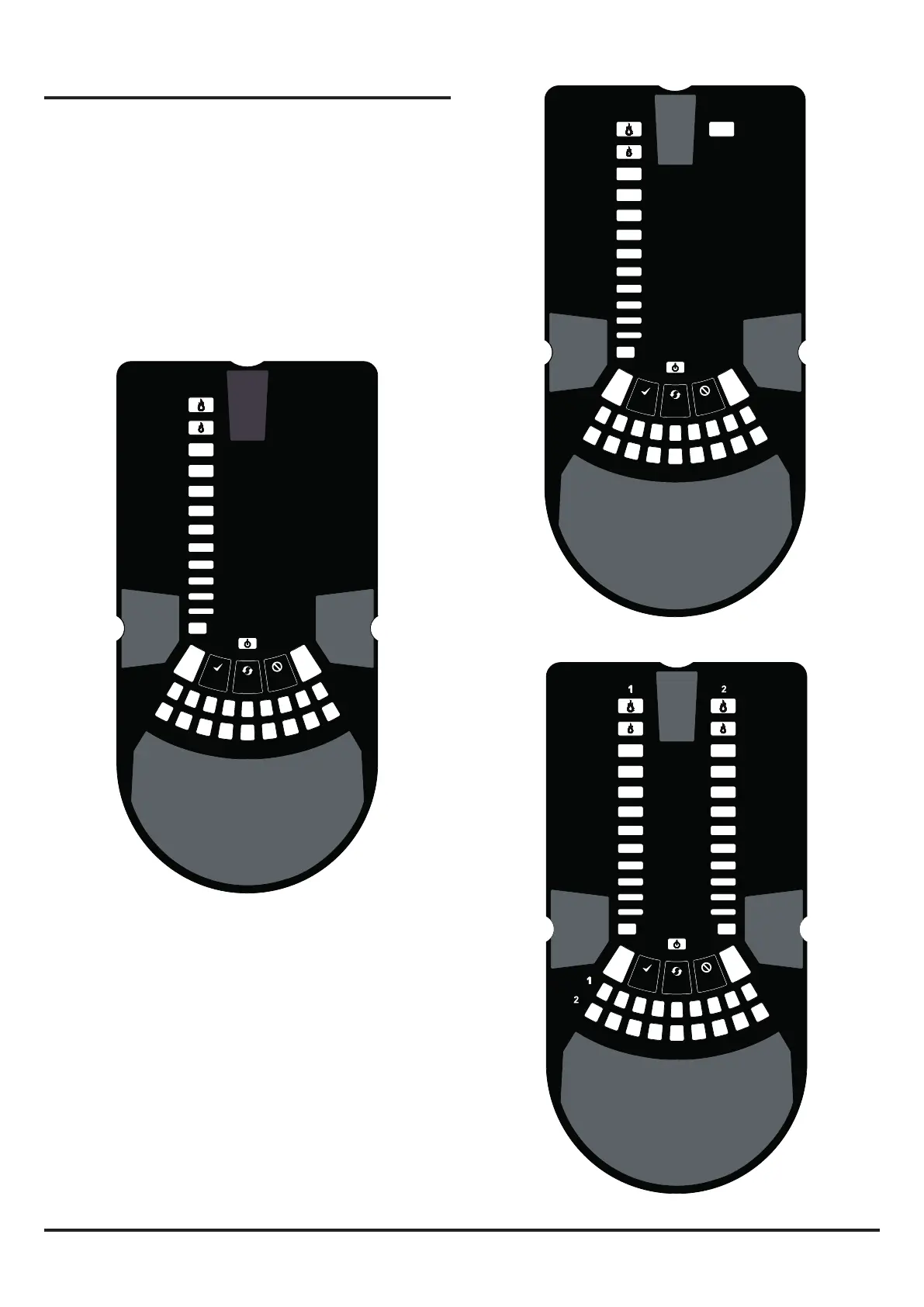

Figure11:Afchagedupanneauavant
11b:DétecteurNFXI-ASD12à1canal(2capteurs)
11a:DétecteurNFXI-ASD11à1canal(1capteur)
PANNEAU AVANT
Le panneau avant sera différent en fonction du modèle NFXI-ASD installé.
Les 3 modèles disponibles sont illustrés ci-dessous.
Les informations suivantes sont afchées :
• État du détecteur : Normal, Alarme, Défaut ou Isolement.
• Niveau d'alarme : Alarme, Préalarme (disponibleseulementsurles
panneauxquiutilisentleprotocoleavancé).
• Taux de particules : 1 à 9 (disponibleseulementsurlespanneaux
quiutilisentleprotocoleavancé).
• Niveau du débit d'air.
• Touches Test, Réarmement et Hors service.
11c:DétecteurNFXI-ASD22à2canaux
