Honeywell NOTIFIER NFXI-ASD11 User Manual

N200-102-00 1 I56-3947-202
DESCRIZIONE
La serie LT NFXI-ASD fa parte della famiglia FAAST (Fire Alarm
Aspiration Sensing Technology
®
). FAAST è un sistema di rilevamento
di incendi avanzato da utilizzare dove sono richieste rilevazioni
di tipo “early warning” e “very early warning”. Il sistema aspira
continuamente l'aria dall'ambiente controllato attraverso una serie di
fori di campionamento per monitorare se nell'ambiente sono presenti
particelle di fumo.
Il modello NFXI-ASD è la versione indirizzabile della gamma FAAST LT,
che comunica con il CIE (pannello antincendio) tramite un protocollo
proprietario. È disponibile in 3 diversi modelli:
NFXI-ASD11 - Ha un singolo canale a disposizione con un rivelatore
laser di fumo.
NFXI-ASD12 - Ha un singolo canale a disposizione con due rivelatori
laser di fumo in una camera comune per il rilevamento
combinato.
NFXI-ASD22 - Ha due canali a disposizione con due rivelatori laser di
fumo in camere separate. (Un sensore per ogni canale.)
Questa guida fornisce informazioni per il montaggio e l'installazione di
base utilizzando le impostazioni di fabbrica predenite dell'unità. Per
informazioni più dettagliate consultare FAAST LT Advanced Setup and
Control Guide - riferimento D200-100-00.
SPECIFICHE
Caratteristiche elettriche
Intervallo di tensione: 18,5 - 31,5 VDC
Corrente di alimentazione: 1 Canale: 170 mA (tipico); 360 mA (max) a 24
VDC 25
o
C (escluse le sirene)
2 Canali: 270 mA (tipico); 570 mA (max) a 24
VDC 25
o
C (escluse le sirene)
Tensione di alimentazione del loop 15 - 29 VDC (corrente dei loop ≤ di
comunicazione: 900 mA)
Corrente a riposo del loop di comunicazione: A 24 V: 900 μA max. (un polling
ogni 5 secondi)
Caratteristiche dell'isolatore del modulo
Corrente nominale massima di commutazione
(in condizioni di corto circuito, Is max): 0,9 A a ≤ 29 V
Corrente di dispersione massima (IL max)
con il selettore aperto (stato isolato): 15 mA
Massima impedenza in serie con
il selettore chiuso (Zc max): 190 m ohm a 15 Vcc; 1 A
Reset dell'alimentazione: 0,5 secondi
Input congurabile: Tempo di attivazione: 2 secondi (min)
Dati dei contatti relè: 2,0 A a 30 VDC, 0,5 A a 30 VAC
Dati ambientali
Temperatura: da -10
o
C a 55
o
C
Umidità relativa: dal 10% al 93% (senza condensa)
Classicazione IP: 65
Meccanica
Dimensioni esterne: Vedere Figura 1
Cablaggio: da 0,5 mm² a 2 mm² max
Lunghezza massima tubo singolo: 100 m (Classi B e C) 80 m (Classe A)
Lunghezza massima tubo collegato: 160 m (2 x 80 m, Classe C)
Numero massimo di fori: Vedere tabella 1A
Speciche tubi (conformità a EN54-20): secondo EN 61386
(urto 1, impatto 1, temperatura 31)
Diametro esterno tubo: 25 mm (nom.) o 27 mm (nom.)
Peso di spedizione: 6,5 kg (sensori inclusi)
FIRE ALARM ASPIRATION SENSING TECHNOLOGY
®
GUIDA DI INSTALLAZIONE RAPIDA FAAST LT INDIRIZZABILE
MODELLI NFXI-ASD11, NFXI-ASD12 E NFXI-ASD22

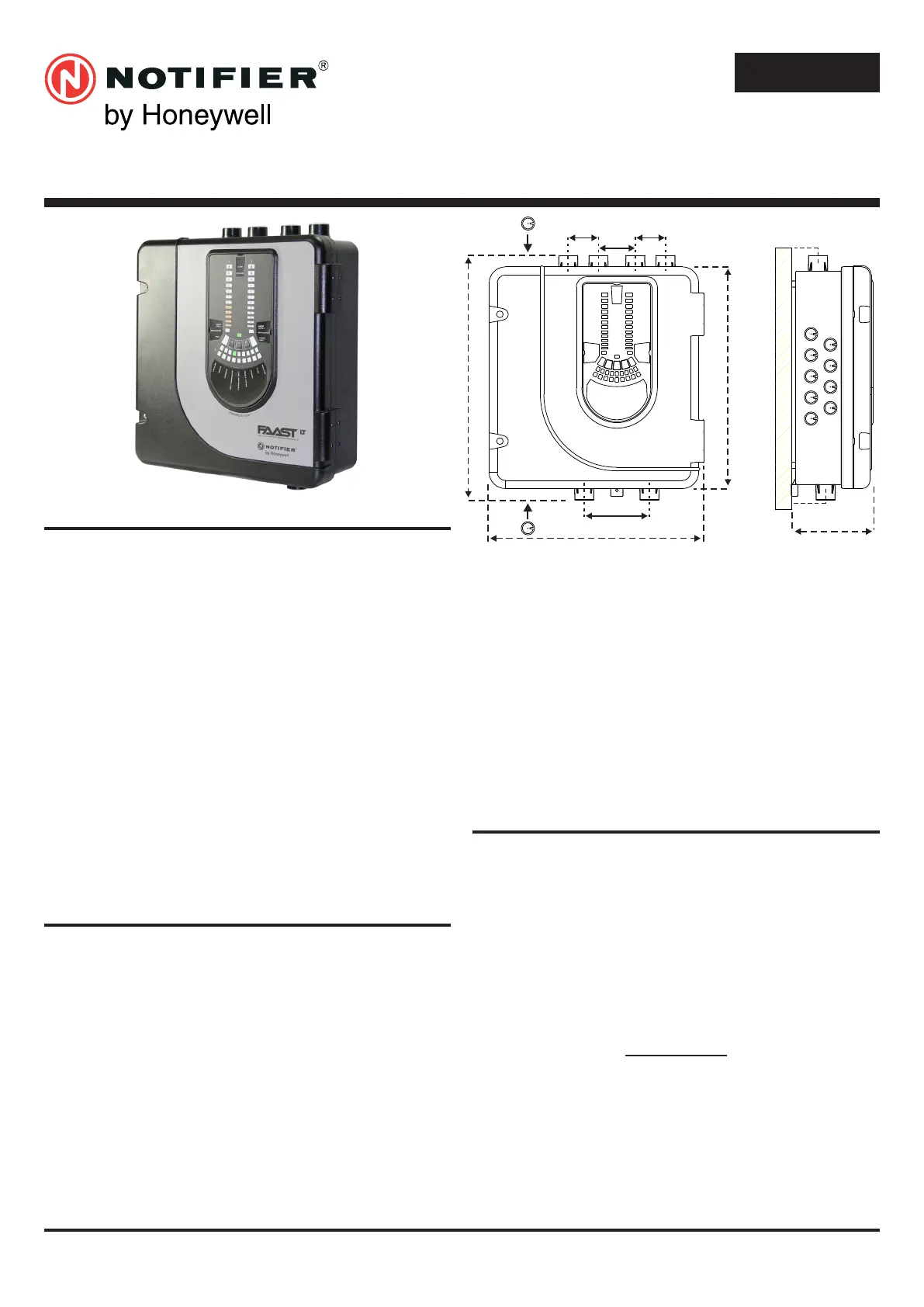

Figura 1: dimensioni e prefori
I T A L I A N O
ELENCO DELLE PARTI
Descrizione Quantità
Unità FAAST LT 1
Staffa di montaggio 1
Morsettiera a 3 posizioni 6
Morsettiera a 4 posizioni 1
Morsettiera a 2 posizioni 3
Resistenza di ne linea 47 KOhm 2
Cavo USB 1
Confezione di etichette per pannello anteriore 1
Etichetta schema di cablaggio 1
CD con kit di installazione 1
Guida di installazione rapida 1
Nota importante
I rivelatori di fumo ad aspirazione forniti e installati all'interno dell'UE
devono essere conformi alla direttiva dell'UE sui prodotti da costruzione
(CPR) 305/2011 e alla norma europea sui prodotti EN 54-20 correlata.
FAAST LT è stato sottoposto a veriche e certicazione per garantirne
la conformità agli standard necessari, ma si consiglia di attenersi
scrupolosamente a questa guida di istruzioni afnché l'installazione
soddis i requisiti CPR.
367 mm
135 mm
56 mm
44 mm
403 mm
356 mm
50 mm 50 mm
60 mm
110 mm
