N200-102-00 1 I56-3947-202
DESCRIPCIÓN
La serie LT NFXI-ASD forma parte de la familia Fire Alarm Aspiration
Sensing Technology
®
(FAAST). FAAST es un sistema de detección
de incendios avanzado que se utiliza para aplicaciones donde es
imprescindible disponer de una advertencia temprana y muy temprana. El
sistema aspira aire continuamente del entorno controlado a través de una
serie de oricios de muestreo para supervisar la existencia de partículas
de humo en el entorno.
NFXI-ASD es la versión direccionable de la línea FAAST LT, que se
comunica con la central de incendios mediante un protocolo de lazo. Hay
3 modelos disponibles:
NFXI-ASD11: Capacidad de canal único y un sensor de humo con láser.
NFXI-ASD12: Capacidad de canal único y dos sensores de humo
con láser en una cámara común para detección de
coincidencias.
NFXI-ASD22: Capacidad de canal doble con dos sensores de humo con
láser en cámaras separadas. (Un sensor para cada canal).
Esta guía proporciona información sobre el montaje y la instalación
básica usando los ajustes de fábrica predeterminados de la unidad. Si
desea obtener información más detallada, consulte la Guía de control y
conguración avanzada de FAAST LT (referencia D200-100-00).
ESPECIFICACIONES
Características eléctricas
Rango de tensión: 18,5 - 31,5 V CC
Corriente de alimentación: 1 canales: 170 mA (valor típico); 360 mA
(valor máximo) a 24 V CC y 25
o
C
(sondas excluidas)
2 canales: 270 mA (valor típico); 570 mA
(valor máximo) a 24 V CC y 25
o
C
(sondas excluidas)
Tensión de alimentación del
lazo de comunicación: 15 – 29 V CC (corriente del
lazo ≤ 900 mA)
Corriente del lazo de
comunicación en espera: a 24 V: 900 µA máx.
(interrogación cada 5 s)
Características del aislador del módulo
Corriente de conmutación nominal
máxima (en cortocircuito, Is máx.): 0,9 A a ≤29 V
Corriente de dispersión máxima (IL máx.)
con el interruptor abierto
(estado aislado): 15 mA
Impedancia en serie máxima con
el interruptor cerrado (Zc máx.): 190 mΩ a 15 V CC; 1 A
Restablecimiento de
la alimentación: 0,5 s
Entrada congurable:
Tiempo de activación: 2 s (valor mínimo)
Especicaciones de los
contactos de los relés: 2,0 A a 30 V CC; 0,5 A a 30 V CA
Especicaciones medioambientales
Temperatura: de -10
o
C a 55
o
C
Humedad relativa: 10 % a 93 % (sin condensación)
Clasicación IP: 65
Características mecánicas
Dimensiones exteriores: Véase Figura 1
Cableado: 0,5 mm² a 2 mm² máx.
Longitud máxima de una única tubería: 100 m (Clases B y C) 80 m (Clase A)
Longitud máxima de tubería ramicada: 160 m (2 x 80 m, Clase C)
Número máximo de oricios Véase la tabla 1A
Especicaciones de tuberías
(de conformidad con EN54-20): a EN 61386
(Aplastamiento 1, impacto 1, temp. 31)
Diámetro exterior de la tubería: 25 mm (nom.) o 27 mm (nom.)
Peso del envío: 6,5 kg (sensores incluidos)
TECNOLOGÍA FIRE ALARM ASPIRATION SENSING TECHNOLOGY
®
GUÍA DE INSTALACIÓN RÁPIDA DE FAAST LT DIRECCIONABLE
MODELOS NFXI-ASD11, NFXI-ASD12 Y NFXI-ASD22

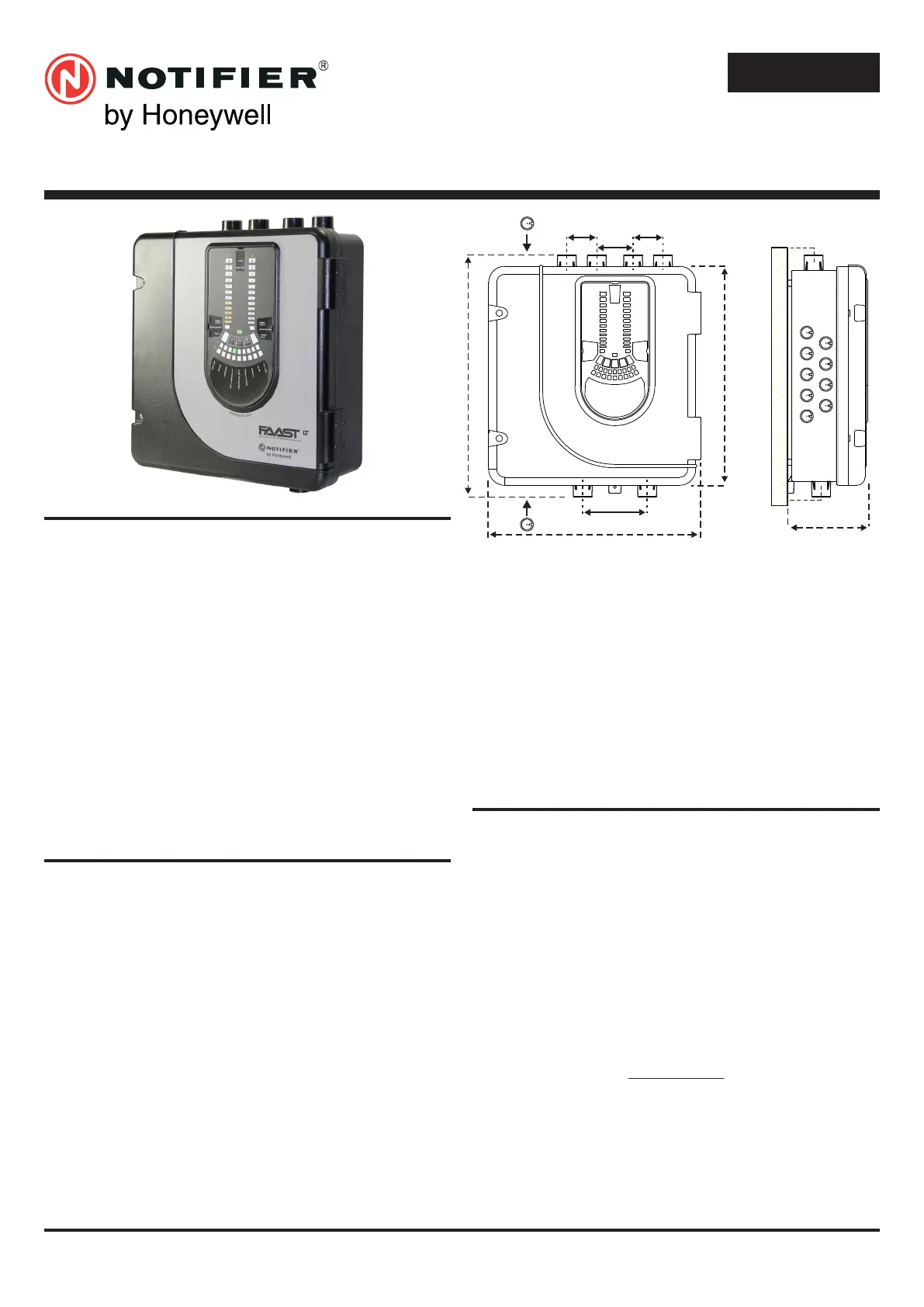

Figura 1: Dimensiones y perforaciones
LISTA DE PIEZAS
Descripción Cantidad
Unidad FAAST LT 1
Soporte de montaje 1
Bloque de terminales
de 3 patillas 6
Bloque de terminales
de 4 patillas 1
Bloque de terminales
de 2 patillas 3
Resistencia de n
de línea de 47 kΩ 2
Cable USB 1
Pack de etiquetas
del panel frontal 1
Diagrama de cableado 1
CD del kit de instalación 1
Guía de instalación rápida 1
Nota importante
Los detectores de humos por aspiración suministrados e instalados en
la UE deben cumplir el reglamento de productos de construcción (CPR)
305/2011 y la norma europea de productos EN 54-20. FAAST LT ha sido
probado y certicado para garantizar el cumplimiento de las normas
correspondientes, pero se recomienda seguir exactamente lo indicado en
esta guía para garantizar que la instalación cumple los requisitos del CPR.
367 mm
135 mm
56 mm
44 mm
403 mm
356 mm
50 mm 50 mm
60 mm
110 mm
E S P A Ñ O L
