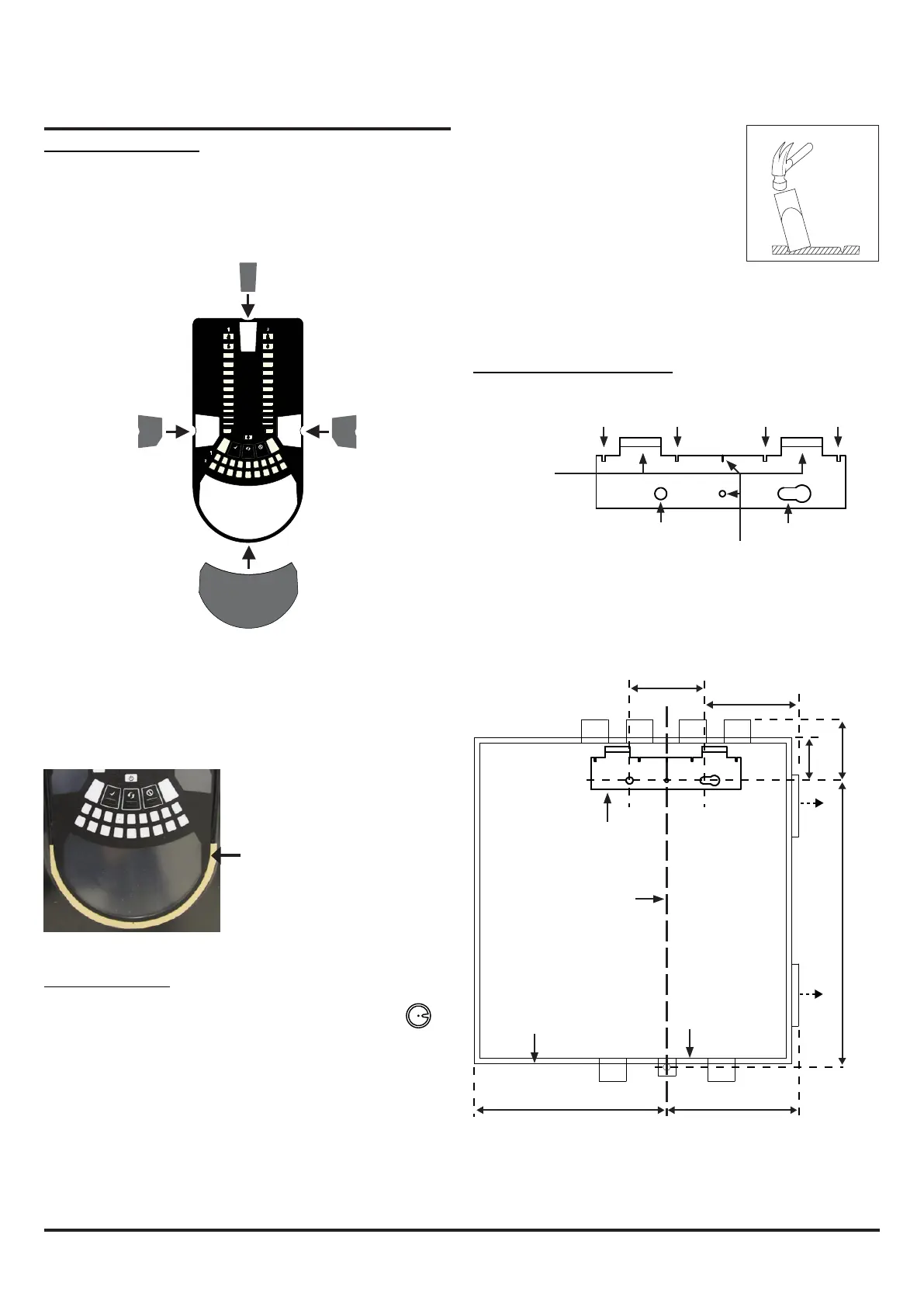

Figura 4: Cómo realizar los oricios de
entrada de cables
Figura 3: Retire el protector de la
cubierta
Cuando la etiqueta A esté en su sitio, retire el protector de la parte inferior
de la cubierta transparente para colocar las pegatinas tal y como se
muestra en la Figura 3:
Acceso de los cables
Realice los oricios de entrada de cables donde sea
necesario. La ubicación de los oricios de entrada de los
cables se muestra en la Figura 1, representada por el icono:
Este equipo, junto con la canalización asociada, debe instalarse de
conformidad con los códigos y reglamentaciones pertinentes.
INSTALACIÓN FÍSICA
Etiquetas del panel frontal
LT NFXI-ASD no se entrega con las etiquetas del panel frontal ya colocadas.
De este modo, el instalador puede elegir el idioma correspondiente para la
instalación del pack de etiquetas del panel frontal.
La Figura 2 muestra dónde se deben colocar las etiquetas:
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
Figura 6: Fijación del soporte de montaje en pared
Montaje de LT NFXI-ASD en pared
Figura 2: Colocación de las etiquetas del panel frontal
2
10
3
1
4
5
6
7
8
9
2
10
3
1
4
5
6
7
8
9
INPUT
SENSOR
ASPIRATOR
ELBASID/MESY
TEMPERATURE
SOUNDER
FILTER
LOW FLOW
HIGH FLOW
S
T
FAULT
POWER
LEVEL 2
SMOKE
MODULE 2
MODULE 1
LEVEL 1
SMOKE
FAULT
ALARM
PREALARM
A
Figura 5: Soporte de montaje
PIEZAS DE
SUJECIÓN DE
FAAST LT
ORIFICIO DE FIJACIÓN ORIFICIO DE FIJACIÓN
USAR PARA HILO DE PLOMADA
INDICA EL CENTRO DE LAS TUBERÍAS DE ASPIRACIÓN
99 mm
59
329
212 mm
144 mm
41
mm
mm
mm
*
*
POSICIÓN DEL SOPORTE
HILO DE PLOMADA
PERFIL DE
LA BASE
DIMENSIÓN
EXTERIOR DE
LA UNIDAD
*Distancia mínima necesaria desde las bisagras para abrir la puerta: 35 mm.
