DESCRIPTION
La série LT NFXI-ASD fait partie de la gamme FAAST (Fire Alarm Aspiration
Sensing Technology
®
) de systèmes d'alarme incendie à détection par
aspiration. FAAST est un système de détection d'incendie de pointe à
utiliser lorsqu'il est impératif de bénécier d'un avertissement précoce
ou très précoce. Le système aspire continuellement de l'air provenant de
l'environnement contrôlé à travers une série de trous d'échantillonnage an
de contrôler le niveau de particules de fumée dans l'environnement.
La série NFXI-ASD est la version adressable de la gamme de détecteurs
FAAST LT, qui communique avec le CIE (panneau incendie) par
l'intermédiaire d'un protocole à boucle propriétaire. Elle se décline en
3 modèles :
NFXI-ASD11 : capacité d'un seul canal avec un détecteur de fumée laser.
NFXI-ASD12 : capacité d'un seul canal avec deux détecteurs de fumée
laser réunis dans une chambre commune pour la détection
de coïncidence.
NFXI-ASD22 : capacité de deux canaux avec deux détecteurs de fumée
laser dans des chambres distinctes. (Un capteur par canal).
Ce guide fournit des informations pour réaliser le montage et l'installation de
base de l'appareil en utilisant les réglages d'usine par défaut. Pour obtenir
des informations plus détaillées, veuillez consulter le guide des commandes
et de conguration avancées FAAST LT (référence D200-100-00).
CARACTÉRISTIQUES TECHNIQUES
Caractéristiques électriques
Plage de tension : 18,5 à 31,5 Vc.c.
Courant d'alimentation : 1 Canal : 170 mA (type); 360 mA (max) à
24 VDC 25 °C (sirènes exclues)
2 canaux : 270 mA (type) ; 570 mA (max) à
24 VDC 25 °C (sirènes exclues)
Tension d'alimentation de la boucle
de communication : 15 à 29 Vcc (intensité de la boucle
≤ 900 mA)
Courant d'attente de la boucle
de communication : à 24 V : 900 µA max. (une requête
toutes les 5 s)
Caractéristiques du sectionneur du module
Courant d'interruption nominal maximal
(en court circuit, Is maxi) : 0,9 A à ≤ 29 V
Courant de fuite maximal (IL max)
avec commutateur ouvert (état isolé) : 15 mA
Impédance de série maximum avec
commutateur fermé (Zc max) : 190 m ohm à 15 Vc.c.; 1 A
Réinitialisation de l'alimentation : 0,5 s
Entrée congurable : Heure d'activation : 2 s (min)
Caractéristiques nominales des contacts
des relais : 2,0 A à 30 Vcc ; 0,5 A à 30 Vca
Classes de protection
Température : -10 à +55 °C
Humidité relative : 10 à 93 % (sans condensation)
Protection : 65
Installation mécanique
Dimensions extérieures : Voir gure 1
Câblage : 0,5 à 2 mm² max.
Longueur Max. / canal avec 1 tube : 100 m (Catégories B et C)
Longueur Max. / canal avec 1 tube : 80 m (Catégorie A)
Longueur Max. / canal avec 2 tubes : 160 m (2 x 80m Catégorie C)
Nombre maximal de trous : Voir tableau 1A
Caractéristiques du tuyau à EN 61386 (écrasement 1, impact 1,
(conformité EN54-20) : température 31)
Diamètre du tuyau (extérieur) 25 mm (nominal) ou 27 mm (nominal)
Poids à l'expédition : 6,5 kg (capteurs compris)
FIRE ALARM ASPIRATION SENSING TECHNOLOGY
®
GUIDE D'INSTALLATION RAPIDE DU SYSTÈME FAAST LT
ADRESSABLE
MODÈLES NFXI-ASD11, NFXI-ASD12 ET NFXI-ASD22

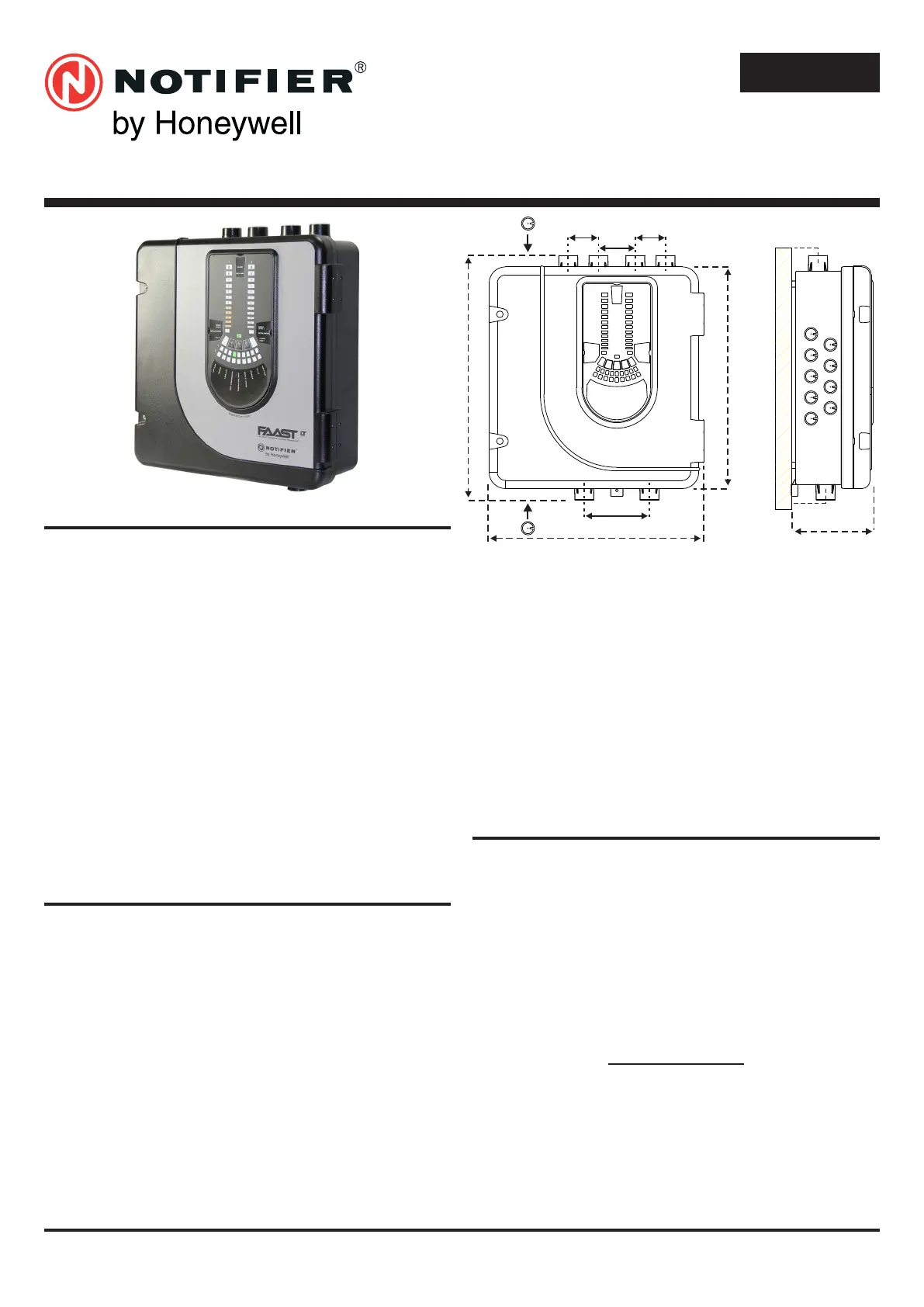

Figure1:Dimensionsetoricesàperforer
F R A N Ç A I S
LISTE DES PIÈCES
Description Quantité
Détecteur FAAST LT 1
Support de montage 1
Bornier à 3 connexions 6
Bornier à 4 connexions 1
Bornier à 2 connexions 3
Résistance FDL de 47 kilohms 2
Câble USB 1
Assortiment d'étiquetage du
panneau avant 1
Étiquette avec schéma de câblage 1
CD kit d'installation 1
Guide d'installation rapide 1
Remarque importante :
Les détecteurs de fumée par aspiration fournis et installés dans l'Union
européenne doivent se conformer à la règlementation de l'UE relative
aux produits de construction (CPR) 305/2011 et à la norme de produit
européenne liée EN 54-20. La série FAAST LT a été testée et certiée pour
attester sa conformité aux normes en vigueur, mais il est recommandé
d'observer strictement les instructions données dans ce guide d'utilisation
pour avoir l'assurance que l'installation répond aux exigences de la
règlementation CPR.
L'équipement et l'ensemble du réseau de canalisations associées doivent
être installés conformément aux codes et réglementations en vigueur.
367 mm
135 mm
56 mm
44 mm
403 mm
356 mm
50 mm 50 mm
60 mm
110 mm
