N200-102-00 2 I56-3947-202

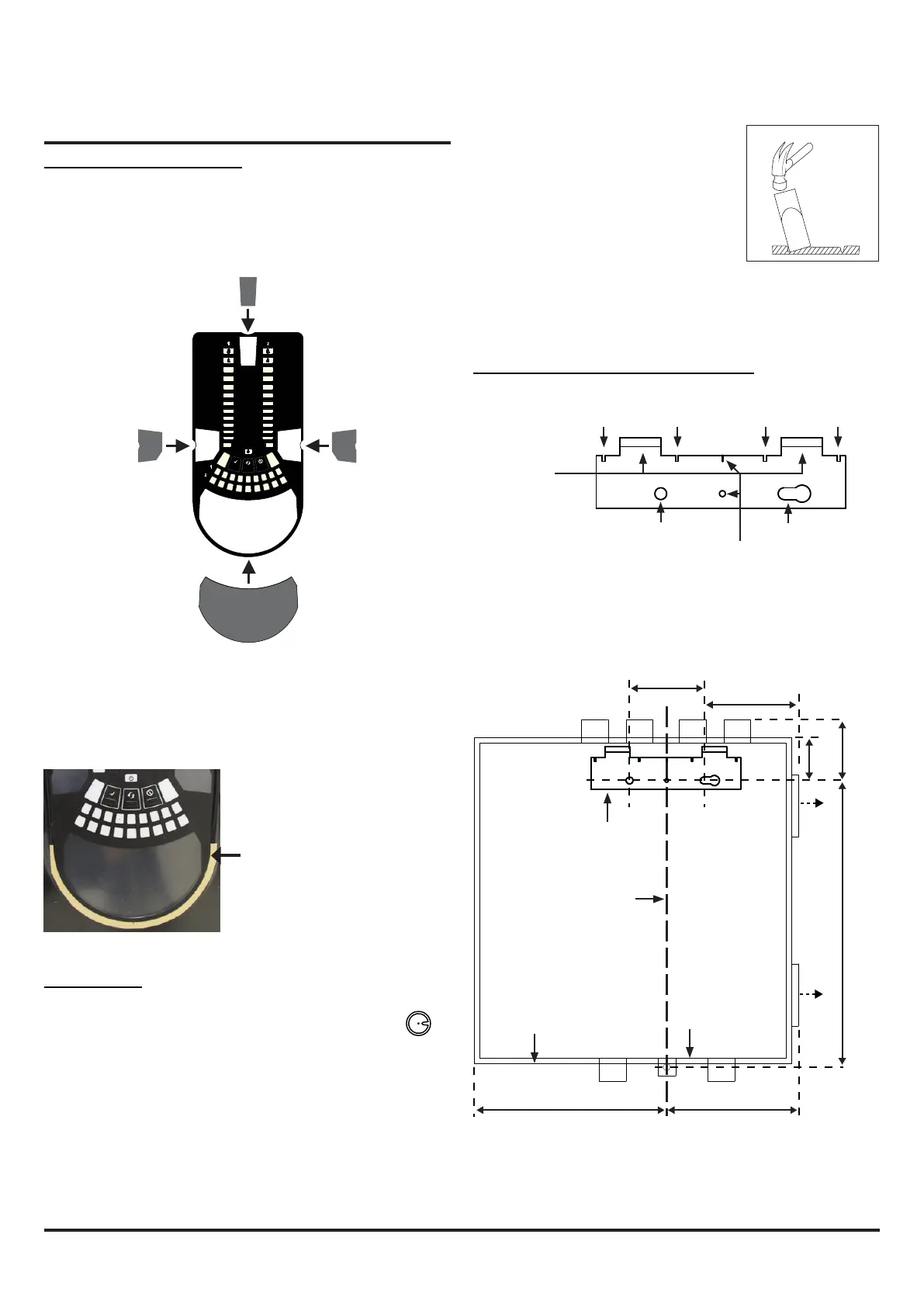

Figura 4: come praticare i fori serracavo
Figura 3: Rimozione del
rivestimento per
incollare la copertura
Quando l'etichetta A è in posizione, rimuovere la protezione dalla
parte inferiore della copertura trasparente per incollare la copertura,
come mostrato in Figura 3:
Accesso ai cavi
Praticare i fori serracavo dove necessario. La posizione
dei fori serracavo è mostrata in Figura 1, rappresentata
dall'icona:
Questa apparecchiatura e tutte le tubazioni associate devono essere
installate in conformità a tutti i codici e alle normative pertinenti.
INSTALLAZIONE FISICA
Etichette per pannello anteriore
Il modello LT NFXI-ASD viene spedito senza etichette applicate sul
pannello anteriore. Ciò consente all'installatore di scegliere la lingua
richiesta per l'installazione dalla confezione di etichette per pannello
anteriore.
In Figura 2 viene mostrato dove devono essere applicate le etichette:
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
Figura 6: ssaggio della staffa di montaggio alla parete
Montaggio dell'unità LT NFXI-ASD alla parete
Figura 2: posizionamento delle etichette per pannello anteriore
2
10
3
1
4
5
6
7
8
9
2
10
3
1
4
5
6
7
8
9
INPUT
SENSOR
ASPIRATOR
ELBASID/MESY
TEMPERATURE
SOUNDER
FILTER
LOW FLOW
HIGH FLOW
S
T
FAULT
POWER
LEVEL 2
SMOKE
MODULE 2
MODULE 1
LEVEL 1
SMOKE
FAULT
ALARM
PREALARM
A
Figura 5: staffa di montaggio
FAAST LT
ALETTE
DI SUPPORTO
FORO DI FISSAGGIO FORO DI FISSAGGIO
USO DI FILO A PIOMBO
INDICA IL CENTRO DEI TUBI DI ASPIRAZIONE
99 mm
59
329
212 mm
144 mm
41
mm
mm
mm
*
*
POSIZIONE DELLA STAFFA
FILO A PIOMBO
CONTORNO BASE
DIMENSIONE ESTERNA
DELL'UNITÀ
* Spazio minimo necessario dai cardini per aprire lo sportello = 35 mm.
