APPENDICES
Wiring Conguration: Advanced Models (HE150/HE250/HE300)

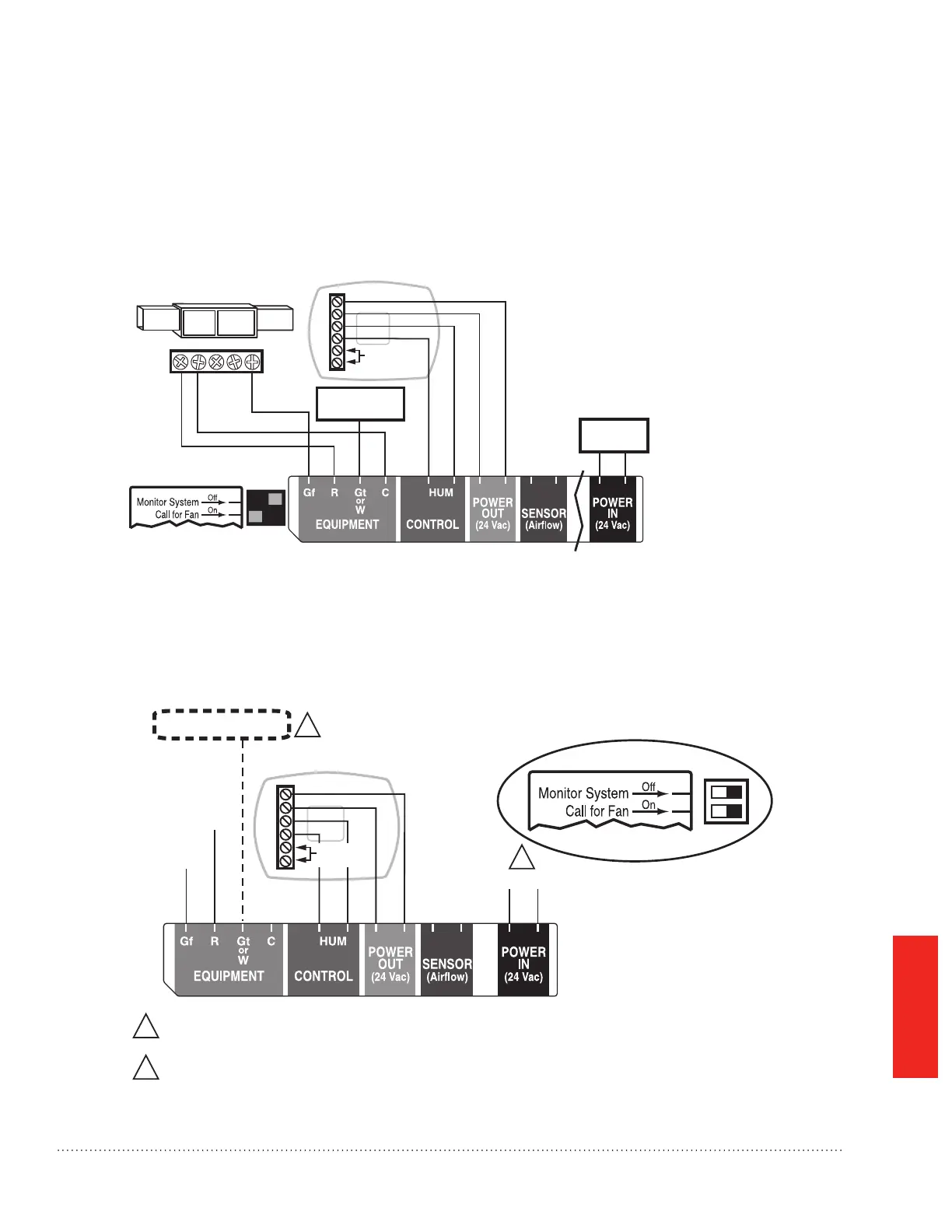

Wiring HumidiPRO to TrueEASE Advanced Humidier with Fan Interlock.
M34577
NOTE: SEE TrueEASE INSTALL GUIDE FOR DETAILED WIRING INFORMATION.
HumidiPRO
C
R
U
U
S
S
HVAC
GYWR C
THERMOSTAT
G “FAN”
24VAC
CONSTANT
POWER IN
NOT REQUIRED
ON HE300
OUTDOOR
SENSOR
Wiring to force the HVAC system fan on whenever humidity is needed (on demand).
M34834
G (FURNACE)
G (THERMOSTAT)
ONLY NEEDED IF SYSTEM’S THERMOSTAT DOES NOT ISOLATE Y FROM G. IF NEEDED, BREAK THE
THERMOSTAT G TO SYSTEM G CONNECTION AND ROUTE THROUGH HUMIDIFIER AS SHOWN.
HE150/HE250 USES A 15 VA TRANSFORMER WIRED INTO 24V IN.
HE100/HE200 USES A 10 VA TRANSFORMER WIRED INTO 24V IN
HE300 USES A LINE CORD PLUG.
1
1
2
DIP SWITCH SETTING
RESET POWER AFTER
ANY DIP SWITCH CHANGES
POWER IN
2
R
HumidiPRO
C
R
U
U
S
S
HE150/HE250/HE300
OUTDOOR
SENSOR
Humidier 69-2413EF—09
