ANNEXES

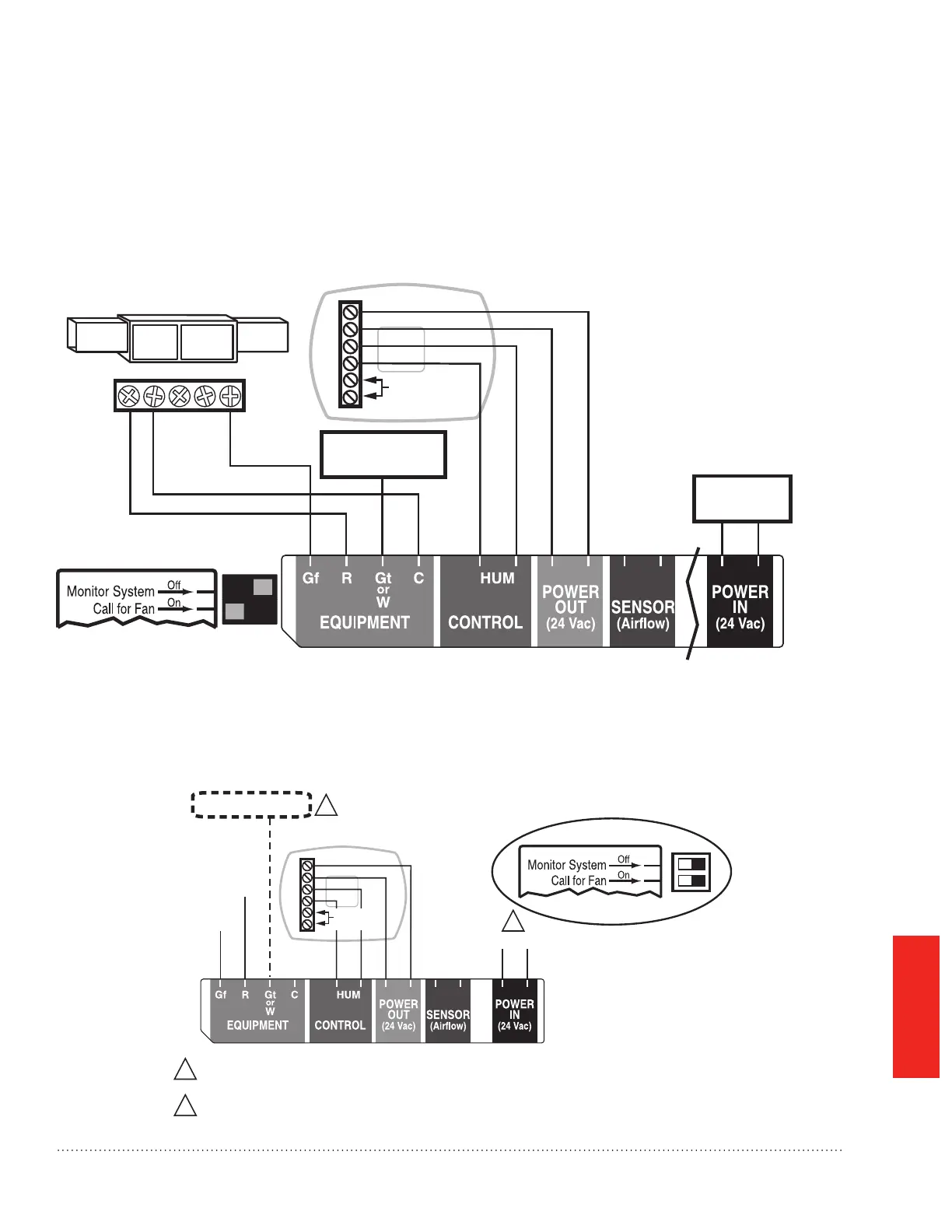

Câblage pour forcer le ventilateur du système de CVCA dès que de l’humidité est requise (à la demande).
MF34834
G (THERMOSTAT)
UNIQUEMENT REQUIS SUR LE THERMOSTAT DU SYSTÈME N’ISOLE PAS Y DE G. SI NÉCESSAIRE, COUPEZ LA
CONNEXION DU G DU THERMOSTAT AU G DU SYSTÈME ET ACHEMINEZ PAR L’HUMIDIFICATEUR COMME ILLUSTRÉ.
LES MODÈLES HE150/HE250 UTILISENT UN TRANSFORMATEUR DE 15 VA CÂBLÉ DANS UNE ENTRÉE DE 24 V.
LES MODÈLES HE100/HE200 UTILISENT UN TRANSFORMATEUR DE 10 VA CÂBLÉ DANS UNE ENTRÉE DE 24 V.
LE MODÈLE HE300 UTILISE UNE PRISE SUR CORDON DE SECTEUR.
1
1
2
R
GLAGES DIP
RÉTABLISSEZ LA TENSION APRÈS TOUTES
MODIFICATIONS DES INTERRUPTEURS DIP
ENTRÉE ÉLECTRIQUE
2
R
HumidiPRO
C
R
U
U
S
S
HE150/HE250/HE300
CAPTEUR
EXTÉRIEUR
G
(APPAREIL DE
CHAUFFAGE)
Conguration du câblage : Modèles avancés (HE150/HE250/HE300)
Câblage de l’HumidiPRO à l’humidicateur avancé TrueEASE avec verrouillage du ventilateur
MF34577
REMARQUE : CONSULTEZ LE GUIDE D'INSTALLATION Tr ueEASE POUR LES INFORMATIONS
DÉTAILLÉES SUR LE CÂBLAGE.
C
R
U
U
S
S
CVCA
GYWR C
VENTILATEUR « G»
DU THERMOSTAT
24 V C.A.
(CONSTANTS)
ALIMENTATION
NON REQUISE
SUR LE HE300
CAPTEUR
EXTÉRIEUR
Humidicateur 69-2413EF—09
27
B : Câblage avancé
