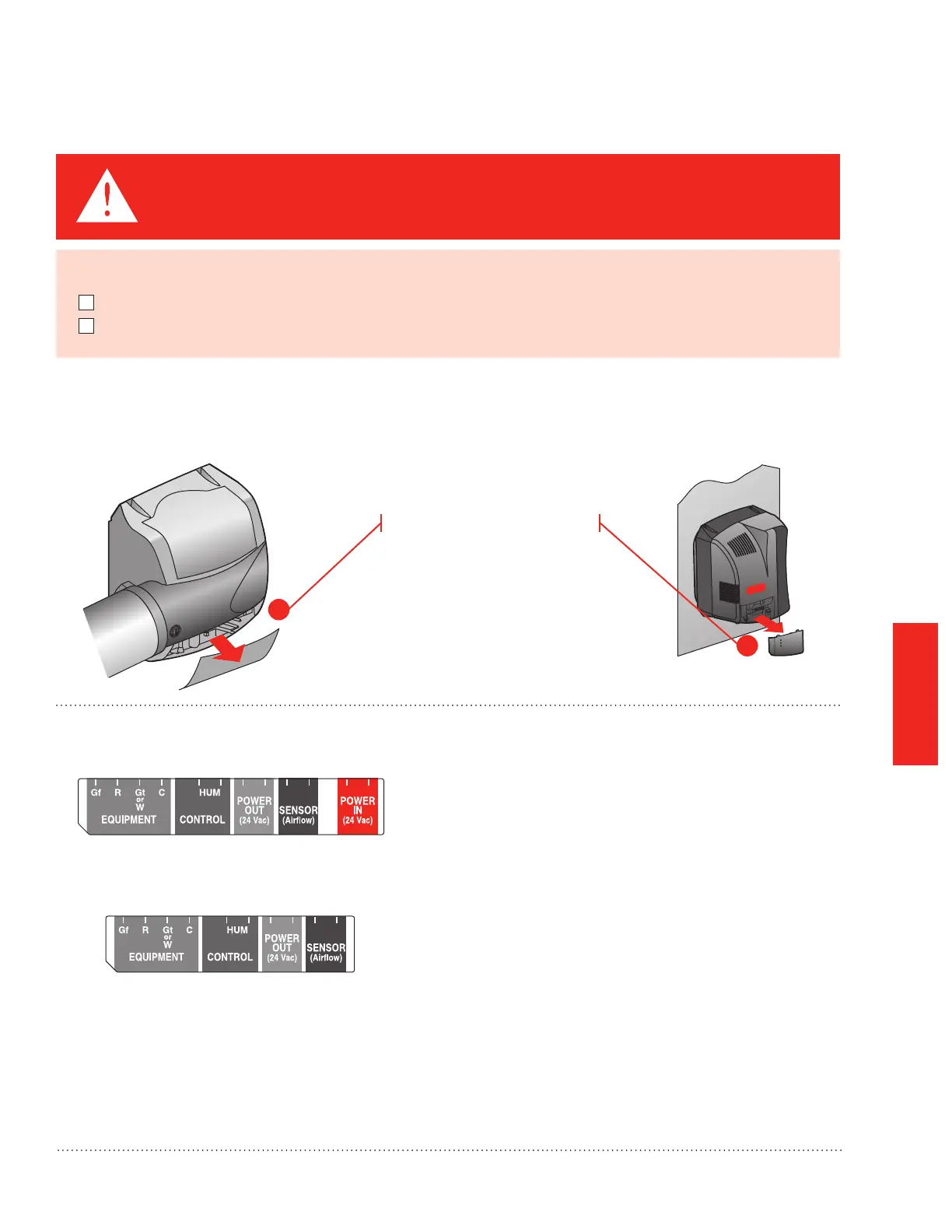

CÂBLAGE
Quel modèle d’humidicateur ai-je en ma possession?
Le numéro du modèle est situé au bas de l’humidicateur.
ÉTAPE 1 : Retrait du couvercle de l’humidicateur
Retirez le couvercle inférieur.
ÉTAPE 2 : Comprendre les bornes de câblage (HE150/HE250/HE300 uniquement)
Borne de dérivation HE150/HE250
Gf : Utilisé pour forcer le ventilateur du système lorsque
de l’humidité est requise.
R : Entrée du R du système. Nécessaire pour alimenter le
Gf lorsque le ventilateur est mis en marche forcée.
Gt ou W : Entrée du G ou W du système. Nécessaire pour
l’humidication uniquement lors des appels de chauffage
ou de ventilateur du système.
HUM : Contacts alimentés pour la régulation de l’humidité.
C : Commun. Nécessaire pour l’entrée Gt ou W.
Branchement au C du système.
Power Out : Puissance de 24 V pour les régulateurs
électriques.
Power In : Alimentation du transformateur de 15 VA sur les
modèles HE150/HE250 uniquement.
SENSOR : Contacts alimentés pour un dispositif de
vérication de la présence d’air lorsqu’utilisé.
MCR29935
MCR29937
Avant de raccorder l’humidicateur
Avant de câbler l’humidicateur :
J’ai compris tous les codes et règlements de câblage en vigueur et je les appliquerai.
Je lirai la section « Utilisation des commutateurs DIP » commençant à la page suivante.
MISE EN GARDE : Risque de haute tension.
Assurez-vous que l’humidicateur n’est pas branché avant de commencer le câblage.
1a
M29936
Borne de ventilateur HE300
MCR29950
1b
Humidicateur 69-2413EF—09
