CÂBLAGE
Utilisation des commutateurs DIP (HE150/HE250/HE300 uniquement)

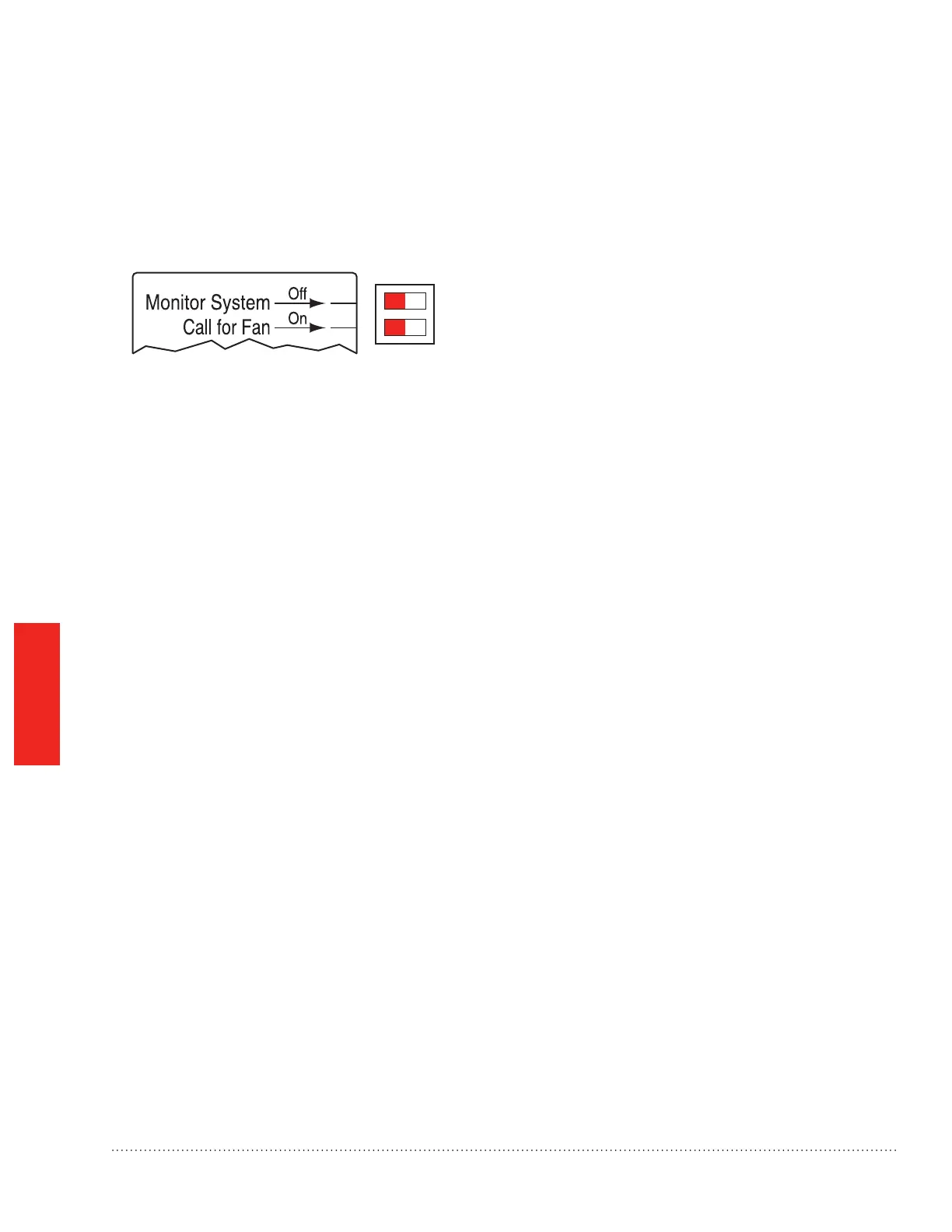

Deux caractéristiques sont congurées par des réglages DIP qui sont décrits sous le couvercle de l’humidicateur.
ÉTAPE 3 : Comprendre les commutateurs DIP
DIP 1 (haut) : Ce commutateur recherche les entrées
du système de CVCA avant de permettre l’humidité.
Réglé à gauche, l’humidicateur recherchera une/des
entrée(s). Réglé à droite, il n’en recherchera pas.
DIP 2 (bas) : Ce commutateur contrôle le ventilateur.
Réglé à gauche, le système de CVCA contrôle le
ventilateur. Réglé à droite, l’humidicateur force
le ventilateur en marche lorsqu’il y a un appel
d’humidité.
ÉTAPE 4 : Installation du transformateur (modèles à dérivation uniquement)
Installez le transformateur à l’extérieur d’une boîte de jonction en métal mise à la masse en utilisant uniquement
une entrée défonçable de 22 mm (7/8 po). Placez les languettes de montage dans l’entrée défonçable et serrez
fermement la vis de serrage. Les raccords de câblage sur site et la mise à la masse du transformateur et du
boîtier doivent être faits conformément au code électrique national (NEC) et au code électrique canadien (CEC).
Branchez les ls sur le côté 120 V du transformateur.
Pour les modèles HE150 et HE250, le transformateur doit fournir une puissance constante aux bornes d’entrée
de 24 V.
ÉTAPE 5 : Câblage de l’humidicateur
Utilisez le schéma de câblage sur les pages suivantes adapté à votre équipement.
Lorsque le câblage est complet, acheminez les ls sortant de l’humidicateur dans l’attache de câblage au bas
de l’humidicateur.
MCR29882
Humidicateur 69-2413EF—09
