HP 3314A Operating Manual

30
TRIGGER
OUTPUT
TRIGGER
OUTPUT
TRIGGER
OUTPUT
MAIN OUTPUT
MAIN OUTPUT
MAIN OUTPUT
MAIN OUTPUT
TRIGGER OUTPUT

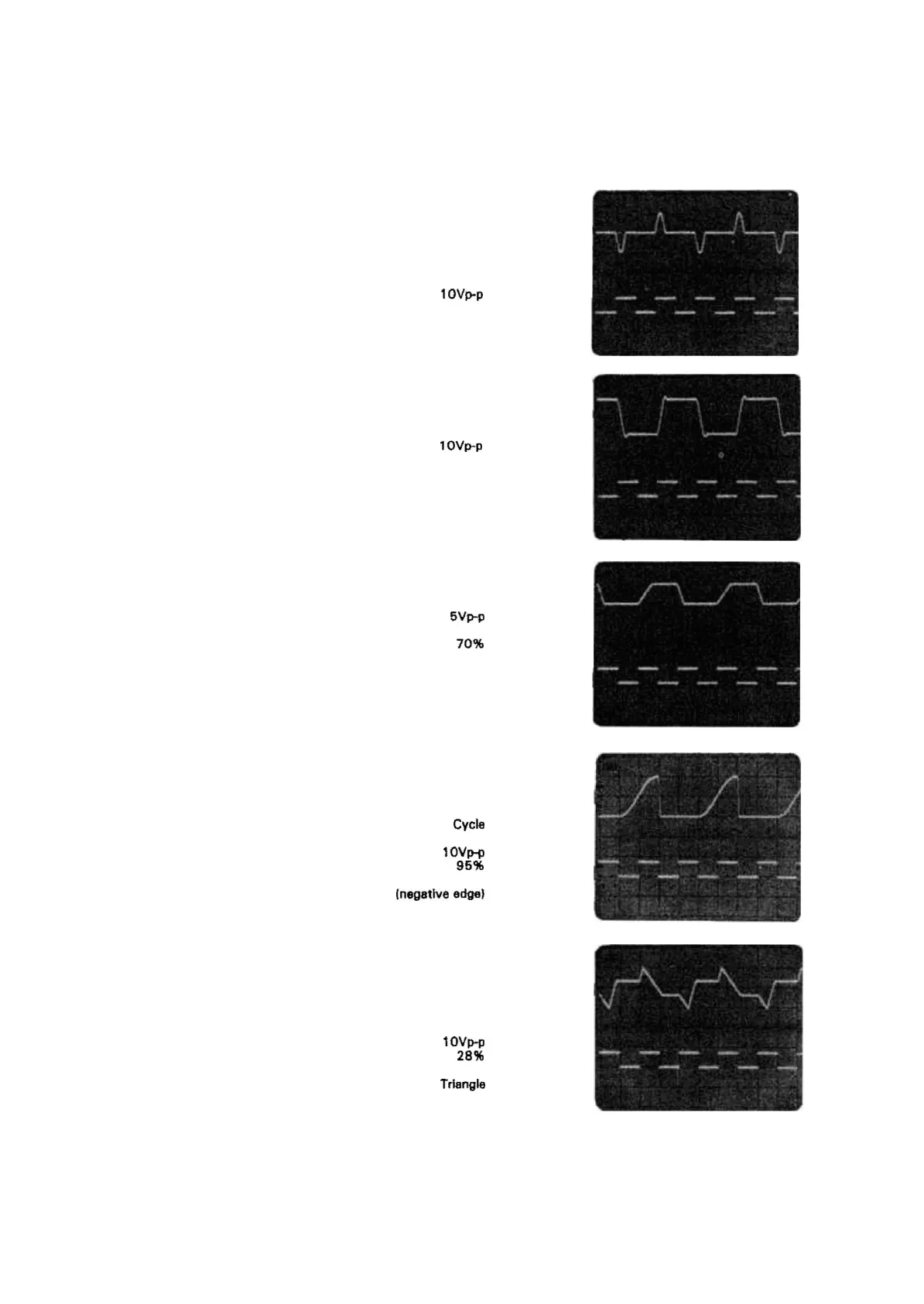

40. 1/2 Cycle Trianglewaves
PRESET
MODE . . • • • . . . . . . . . . . . . . . . . . • • . • • . 1/2 Cycle
FREQUENCY •. •••. •• . . •• ... ... . . • .. . • 100Hz
AMPUTUDE • • .. .. . ••. .. . . . . .• •. .• .. . 10Vp-p
SYMMETRY . • • •.. . . . •. • . . ... . . . . • . • .• • 95%
PHASE . .. . •. • .•. .. .. . . . . . •••. . .• • .•. . 90
0
TRIGGER SLOPE . . •.... . •. .. .. . \ (negative edge)
PR M04 FR100HZ AP10VO SY96PC PH90DG SL2
PRESET
MODE . • • • . . . . . . . . . . . . . . . . . . . . . . . . 1/2 Cycle
FREQUENCY . . •
•• •• . .• ••. • . .. ..• .. . .. 200Hz
AMPliTUDE .. • • . . .. •. . .. • . .. . .. . . . • . • 6Vp-p
OFFSET • . . . • • .. . . . . . . .. . . . . . . . . .. • + 2 .6Vdc
SYMMETRY . . . • . • • • • • • • . . • • . . . . . • . . . • . 70%
PHASE .. . . . .... .. .. . . • .. • . . . •. . •..... 90
0
TRIGGER INTERVAL . • • . • • • • • . . . . . . . . • . . • 10ms
FUNCTION . . .
•. . •. . . . .. . . • . . • • . • • .. • Trlengle
PR
M04 FR200HZ AP5VO OF2 .5VO SY70PC PH90DG
FU3
38. Pulses With Varying Rise/Fall Ratios
39. 1/2 Cycle With 95% Symmetry
PRESET
MODE . . . . . . • . . . . . . . • . • • . . . . . . . . . . 1
/2 Cycle
FREQUENCY
.. . .•.. •...• •. .. . ...• . . . . 100Hz
AMPliTUDE . . •... . .. . . .. .. . . ... ... . • 10Vp-p TRIGGER
SYMMETRY . . . . . .. .. ... .. . • .. .. •. ..• . . 28% OUTPUT
PHASE • . .
•. . . . . .. .. . . .... . • . . . .. . • . .. 31
0
FUNCTION •. • . • • . • . . . • . . . . . • • • . . • . • • Triangle
PR M04 FR100HZ AP10VO SY26PC PH3 1DG FU3
1/2 CYCLE
PR M04 FR200HZ AP10VO
PRESET
MODE . . • . • . • . . . • . . . . . . . . • . . . . . . . . 1/2 Cycle
FREQUENCY . . . . .
.. . . . . . . . . .•• •. . . . . . 200Hz
AMPLITUDE ..•. . . .•• . ..•... . . .. . .... 10Vp-p
PR M04 FR200HZ AP10VO
PRESET
MODE . • . • . . . • . . . . . . . . • . . . . . . • . . .. 1/2 Cycle MAIN OUTPUT
FREQUENCY • • .• . .. . . . . ... . . ... ..• . . . 200Hz
AMPliTUDE • . • •. • • •. .. . .. .. . . . .... . . 10Vp-p
PHASE . . . . .. • . • . • • • • . . •.. •. •.•. . • . • • • 60
0
37. Pulses With Overshoot
'36 . Basic
1/2 Cycle
