107

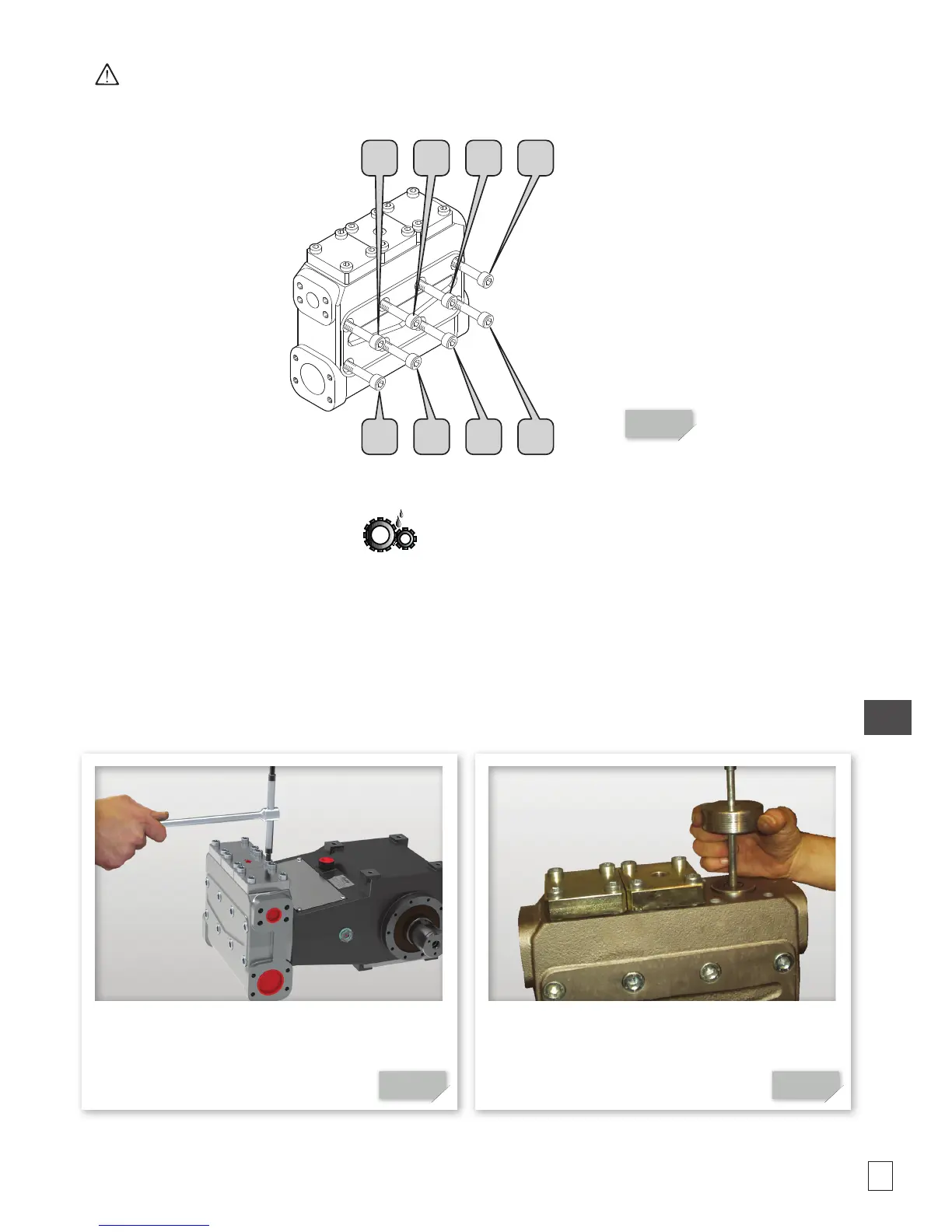

MONTAGESCHEMA SCHRAUBEN KOPF
ACHTUNG: Sich für das Anziehen der Schrauben des Kopfes genau an den vorgeschriebenen
Anzugsmoment (Referenztabelle Seite 109 - pos.1) und an die aus dem folgenden Schema ersichtliche
Anzugsreihenfolge halten.
Schema der Reihenfolge des Anziehens der Schrauben des Kopfes.
WARTUNG HYDRAULISCHER TEIL
Das Kopfaggregat erfordert keine Wartung, sondern eine einfache Kontrolle zur Inspektion des
Zustands der Ventile.
Sollten anomale Druckschwingungen auftreten, die Ventile kontrollieren und, falls beschädigt, ersetzen.
Inspektion der hydraulischen Teile (Bezüge Explosionszeichnung Abb. 22)
Die 12 Schrauben (Pos.5) der Ventilkappen
(Pos.6 und 7) losschrauben.
01 Entsprechende Ausziehvorrichtung auf
dem Ventilführungsgehäuse festschrauben.
02
6 4 2 7
8 1 3 5
