ВЫРАВНИВАНИЕ БЛОКА НАСОС - ДВИГАТЕЛЬ
Правильное выравнивание необходимо для обеспечения равномерного функционирования и
эксплуатационной долговечности.
В случае использования для передачи движения шкивов и ремней, используйте центрирующий
стержень, для обеспечения совмещения шкива с электродвигателем.
В случае соединения с гибким сочленением, для совмещения используйте соответствующий
стержень, имея в виду, что при угловых совмещениях допускается максимальное отклонение 3º.
Совмещение всегда должно выполняться при выключенном электродвигателе
НАПРАВЛЕНИЕ ВРАЩЕНИЯ

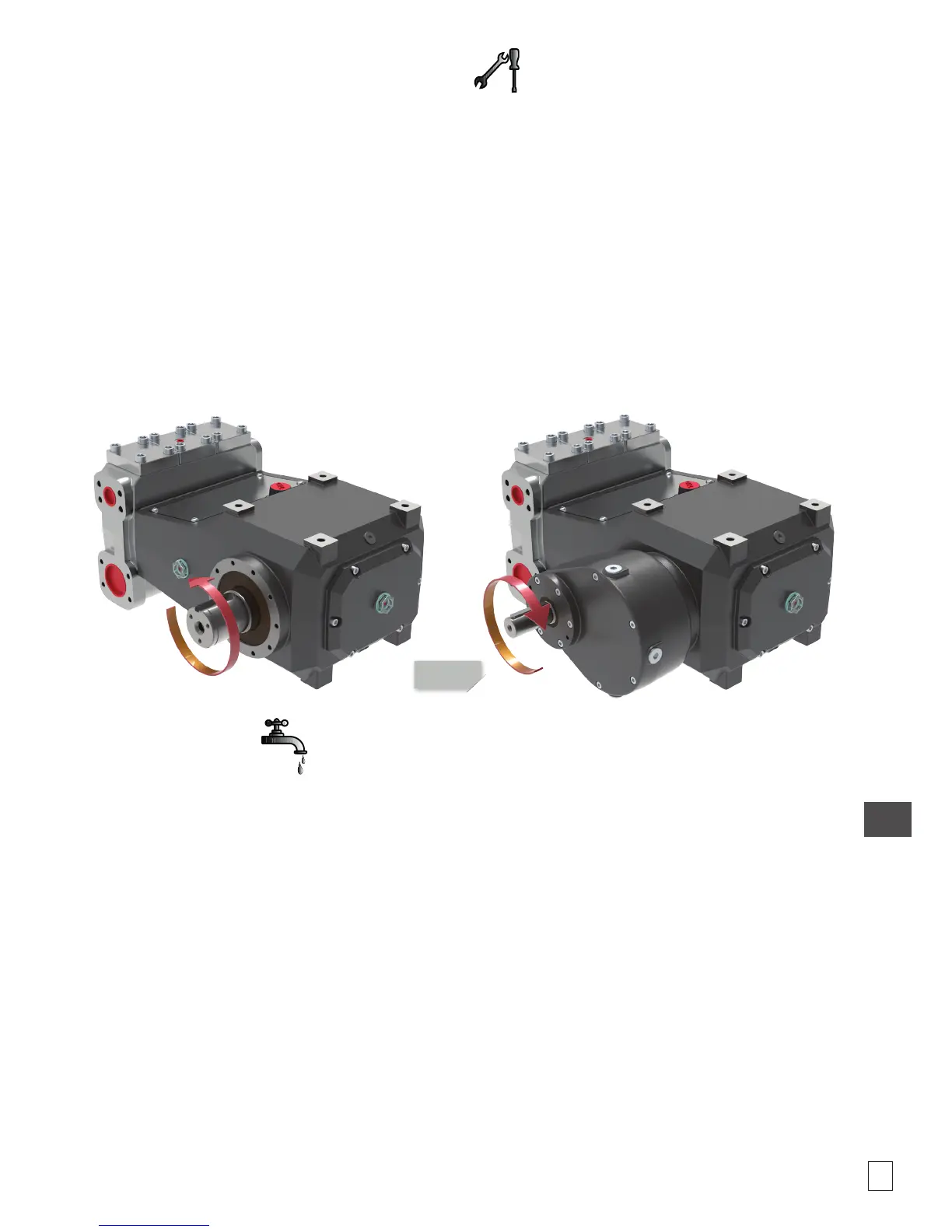

Всегда соблюдайте правильное направление вращения, указанное стрелкой рядом с валом
отбора мощности (Рис. 07).
ТРУБОПРОВОДЫ
Схема расположения трубопроводов и их подключение имеют решающее значение для условий
работы насоса и его эксплуатационной долговечности.
Трубопроводы не должны передавать избыточные усилия или моменты на насос, к которому они
подсоединены. Их установка должна обеспечивать соответствие до момента затяжки болтов; не
при каких обстоятельствах не следует предпринимать попыток выпрямить трубопроводы путем
затягивания болтов во фланцах или резьбовых фитингов
ХАРАКТЕРИСТИКИ ВПУСКНЫХ ТРУБОПРОВОДОВ
Чтобы свести к минимуму вибрации в системе, рекомендуем на начальном участке подсоединять
к насосу гибкие трубопроводы, как для впуска, так и для подачи.
Впускной трубопровод должен быть достаточно прочным, чтобы не сплющиваться под
действием вакуума, создаваемого насосом. Его внутренний диаметр должен составлять минимум
2.1/8´´ (54 мм) на всех участках.
Обеспечьте подачу к насосу от обоих впусков.
Убедитесь в герметичности всех фитингов и трубопроводов.
Не используйте колена под углом 90º, соединения с другими трубами, сужения, обратные
