13
ALLINEAMENTO DEL GRUPPO POMPA MOTORE
Un allineamento corretto è essenziale per un funzionamento regolare ed una soddisfacente durata
d’esercizio.
Nel caso della trasmissione del moto con puleggia e cinghia, si dovrà utilizzare una barra d’allinea-
mento per mettere in asse la puleggia con il motore.
Nel caso di collegamento con giunto essibile, l’allineamento deve essere eettuato utilizzando
l’apposita barra, tenendo presente che per quanto riguarda l’allineamento angolare è consentito uno
scostamento massimo di 3°.
Loperazione d’allineamento deve sempre essere eseguito a motore spento

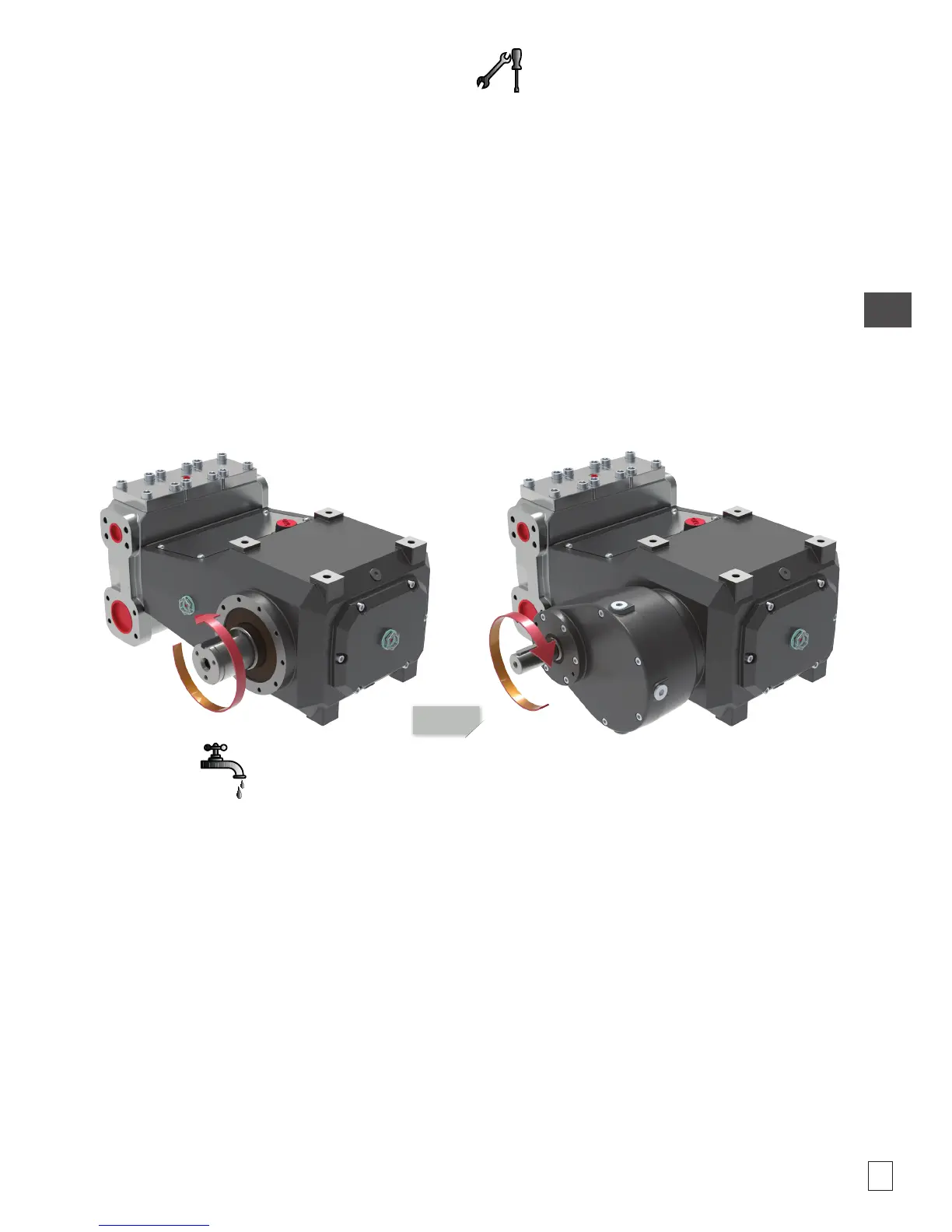

SENSO DI ROTAZIONE
Attenersi all’esatto senso di rotazione che è indicato con una freccia posta in prossimità dell’albero di
presa motore (Fig. 07).
TUBAZIONI
La disposizione delle tubazioni ed il collegamento di questi organi hanno una decisiva inuenza sul
funzionamento e sulla durata in servizio di una pompa.
Le tubazioni non devono trasmettere forze o momenti eccessivi alla pompa cui sono collegate.
Devono essere fatte coincidere prima di serrare i bulloni; in nessun caso si deve tentare di raddrizzare
le tubazioni mediante il serraggio dei bulloni delle angie o dei raccordi lettati
CARATTERISTICHE CONDOTTI DI ASPIRAZIONE
E’ consigliabile, al ne di ridurre le vibrazioni nell’impianto, installare nel tratto iniziale di collegamento
con la pompa, tubazioni essibili sia in aspirazione sia in mandata.
La tubazione d’aspirazione dovrà essere sucientemente resistente da impedire che la depressione
prodotta dalla pompa possa farla restringere.
Dovrà inoltre avere, in ogni suo punto, un diametro interno minimo di 2.1/8 inch (54 mm).
Alimentare la pompa da entrambe le aspirazioni.
Assicurare la perfetta ermeticità dei raccordi e delle tubazioni.
Evitare assolutamente l’utilizzo di gomiti a 90°, connessioni con altre tubazioni, strozzature,
ES
DE
RU
EN
IT
Fig. 07
