contropendenze, curve a “U” rovesciate, connessioni a “T”.
Assicurarsi che le connessioni siano installate in modo tale che all’arresto della pompa non
corrisponda lo svuotamento della tubazione
CARATTERISTICHE CONDOTTI DI MANDATA
La tubazione di mandata invece, in considerazione degli elevati valori di pressione in gioco, deve
essere progettata e realizzata con materiali adeguati alle condizioni d’esercizio,
Lo stesso valga per eventuali accessori montati.
Tenere in considerazione, in fase di progettazione dell’impianto, delle perdite di carico lungo la linea,
che si traduce conseguentemente in un calo di pressione.
Onde limitare i carichi pulsanti tipici delle pompe a pistoni, installare un accumulatore o un tubo
essibile (l min = 1,5 m) tra il regolatore di pressione e l’attacco pompa, in grado di smorzare le
pulsazioni.
Il circuito d’installazione della pompa deve prevedere l’utilizzo degli accessori, elencati qui di seguito;
ognuno di loro sarà correttamente dimensionato e risponderà ai requisiti della normativa vigente:
• Manometro
• Valvola di Sicurezza
• Valvola regolatrice di pressione, manuale o automatica
• Accumulatore antipulsazioni

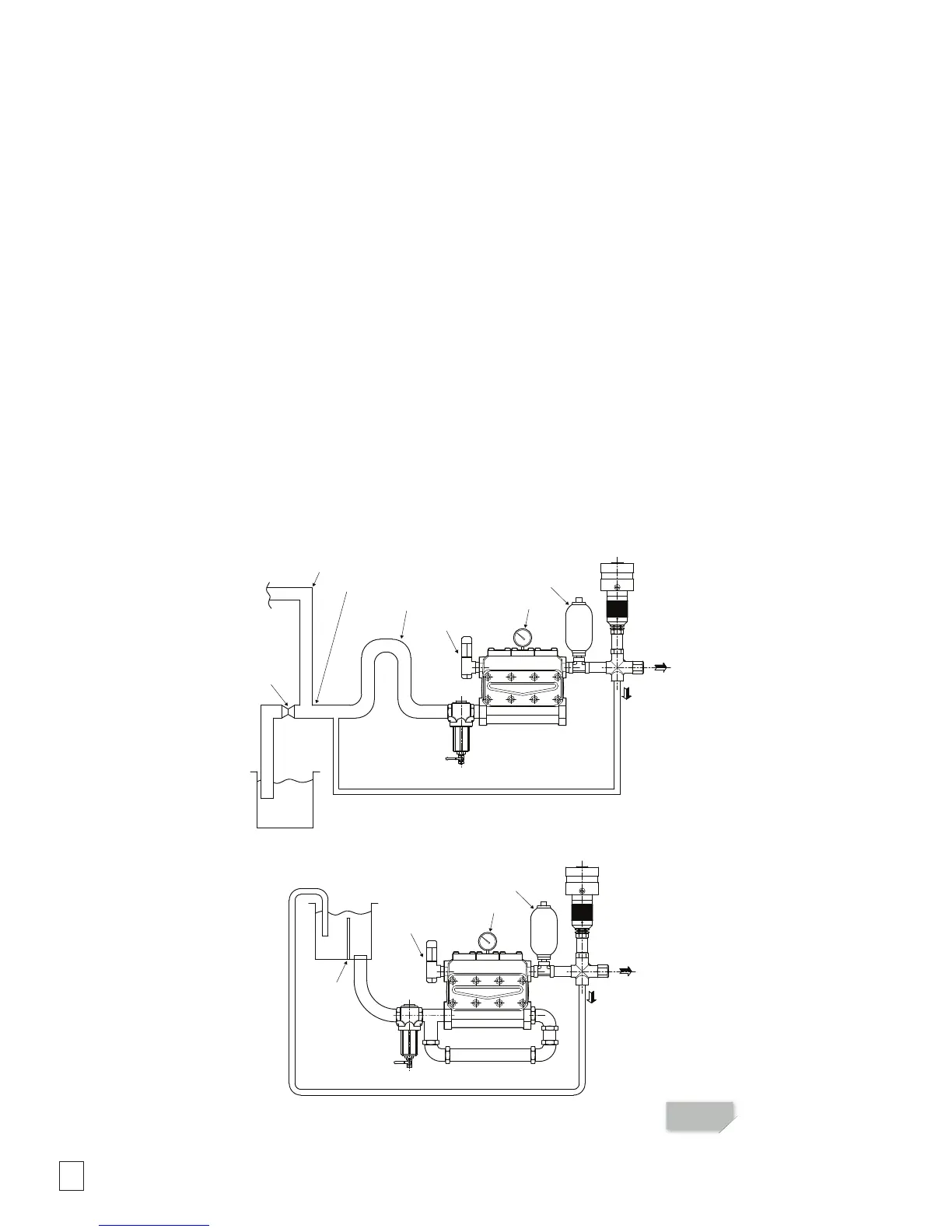

CURVE A 90°
CONNESSIONI A “T”
CURVE A “U” ROVESCIATA
RIDUZIONI
DIAMETRO
FILTRO
TESTATA POMPA
RICIRCOLO BY-PASS IN ASPIRAZIONE
BATTENTE NEGATIVO
SERBATOIO
NO
SERBATOIO
FILTRO
TESTATA POMPA
PARATIA
SERBATOIO
LINEA BY-PASS
