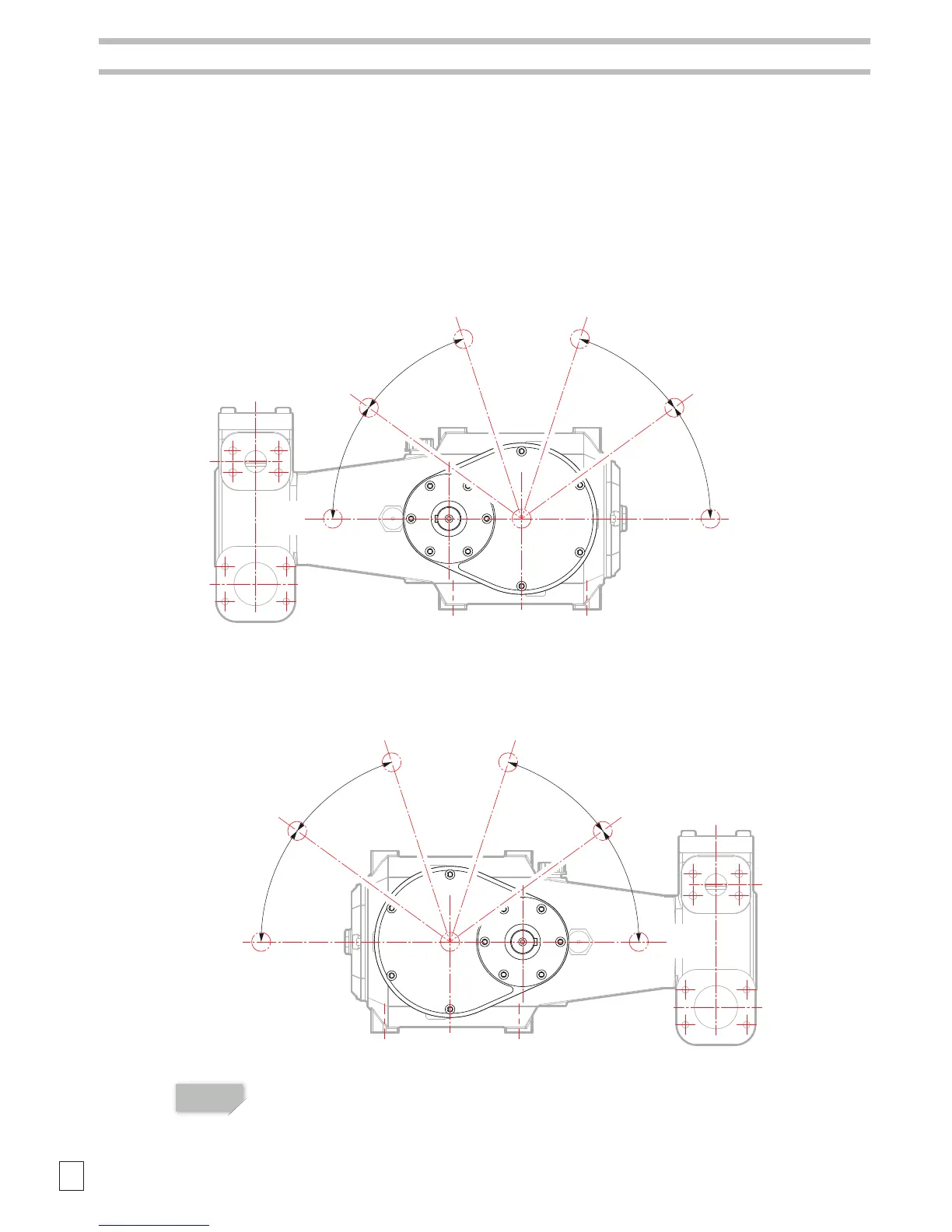

POSITIONIERUNG UNTERSETZUNGSGETRIEBE
Das Untersetzungsgetriebe kann sowohl auf der rechten, als auch auf der linken Seite der Pumpe
positioniert werden.
Auf jeder der beiden Seiten kann er 5 verschiedene Kongurationen annehmen:
A-B-C-D-E-F auf der rechten Seite
G-H-I-L-M-N auf der linken Seite
RECHT E SEITE
LINKE SEITE
Abb. 23
