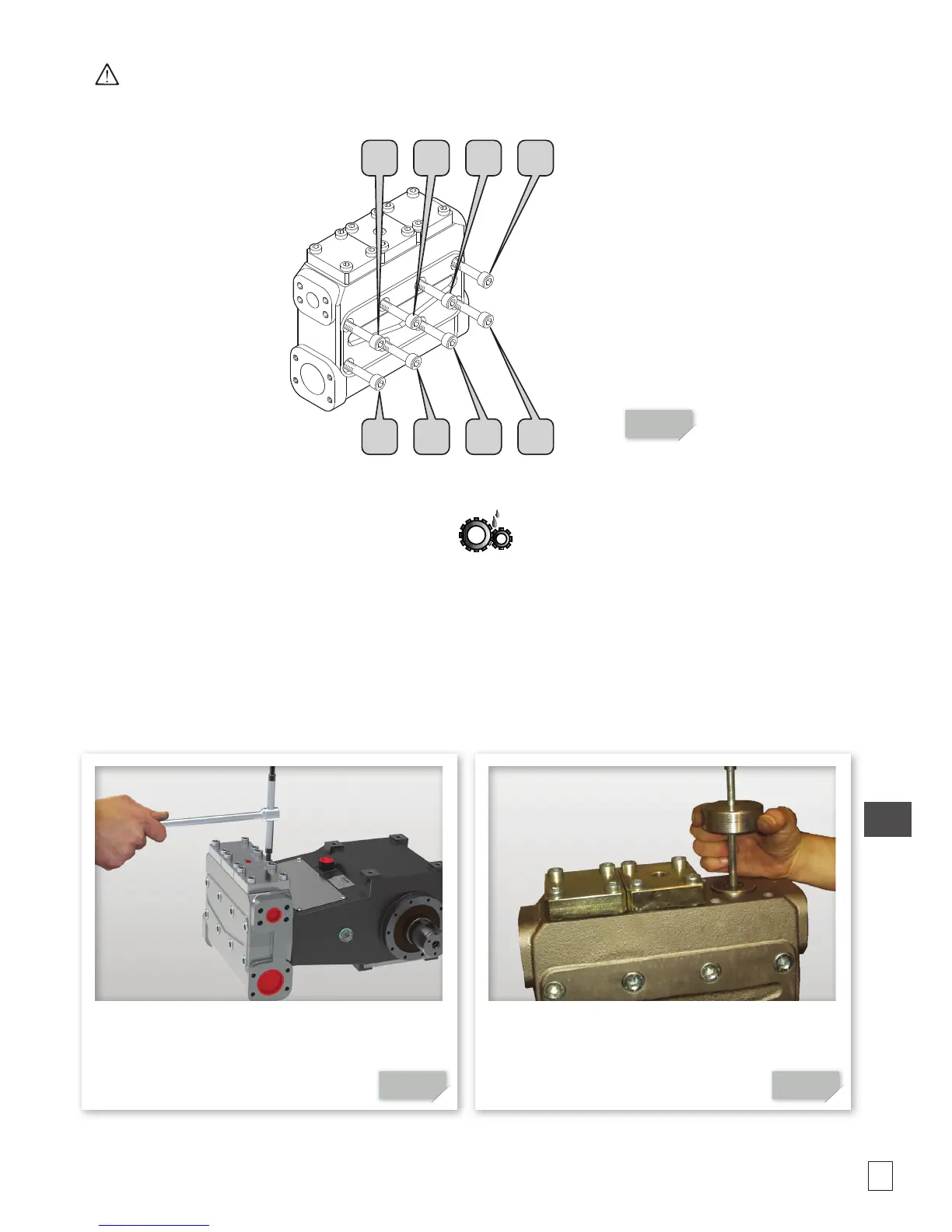

СХЕМА УСТАНОВКИ ВИНТОВ КРЫШКИ
: При затяжки винтов головки точно придерживаться предписываемого момента
затяжки (см таблице страница 131 - поз. 1) и порядка затяжки, как показано на схеме
Схема, иллюстрирующая последовательность затяжки винтов головки насоса.
ОБСЛУЖИВАНИЕ ГИДРАВЛИЧЕСКОЙ ЧАСТИ
Для блока крышки не требуется никакого технического обслуживания, только простая проверка,
чтобы удостовериться в состоянии клапанов.
При наличии аномальных колебаний давления, осмотрите клапаны и замените их, в случае
повреждений
   (см Рис. 22)
Выкрутить 12 винтов (поз. 5) крышек
клапанов (позиции 6 и 7).
01 Завинтить экстрактор на корпусе
направляющей клапана
02
6 4 2 7
8 1 3 5
