18
Ispezione del gruppo pompante (riferimenti disegno esploso Fig. 22)
Svitare le 8 viti (pos. 1) del corpo testata
(pos. 2). Slare la testata.
Attenzione il peso della testata
completa è di circa 60 kg.
01 Slare i supporti guarnizione (pos. 3) con
apposito estrattore .
02
Fare attenzione nello smontaggio dei
supporti (pos. 24) a non danneggiare le
sedi di tenuta.
03 Posizionare il gruppo supporto guarnizioni
(pos. 3) su un piano pulito e slare le
guarnizioni.
04
Controllare lo stato di tutti i componenti ed
eventualmente sostituire quelli usurati.
05
• NB: ad ogni smontaggio sostituire sempre
tutti gli o-ring ed ingrassare le guarnizioni
con grasso al silicone.
Grado di penetrazione secondo norma
ASTM 265-295
• Per il montaggio delle parti seguire
esattamente in senso inverso le fasi sopra
descritte

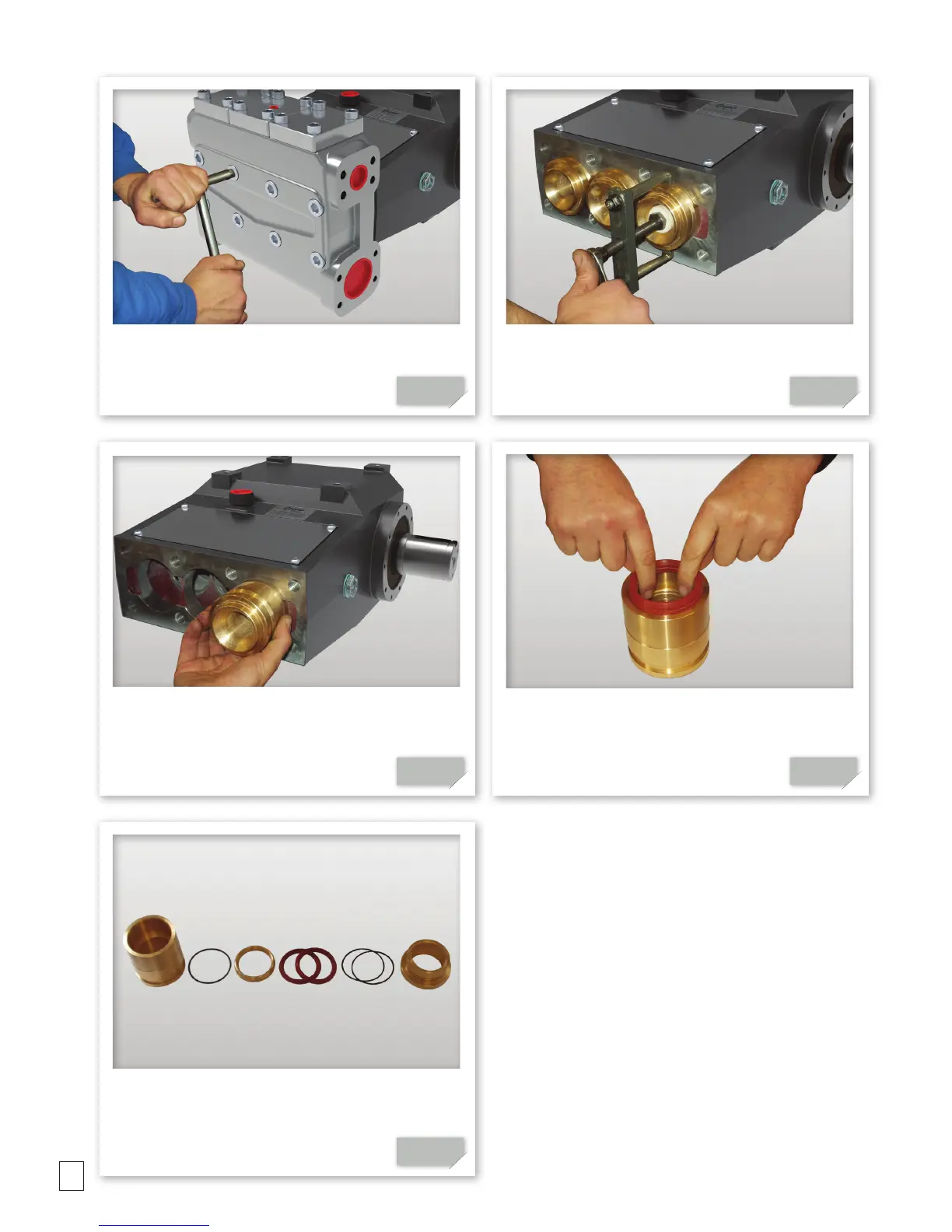

Fig. 10 Fig. 11
Fig. 12 Fig. 13
Fig. 14
