20

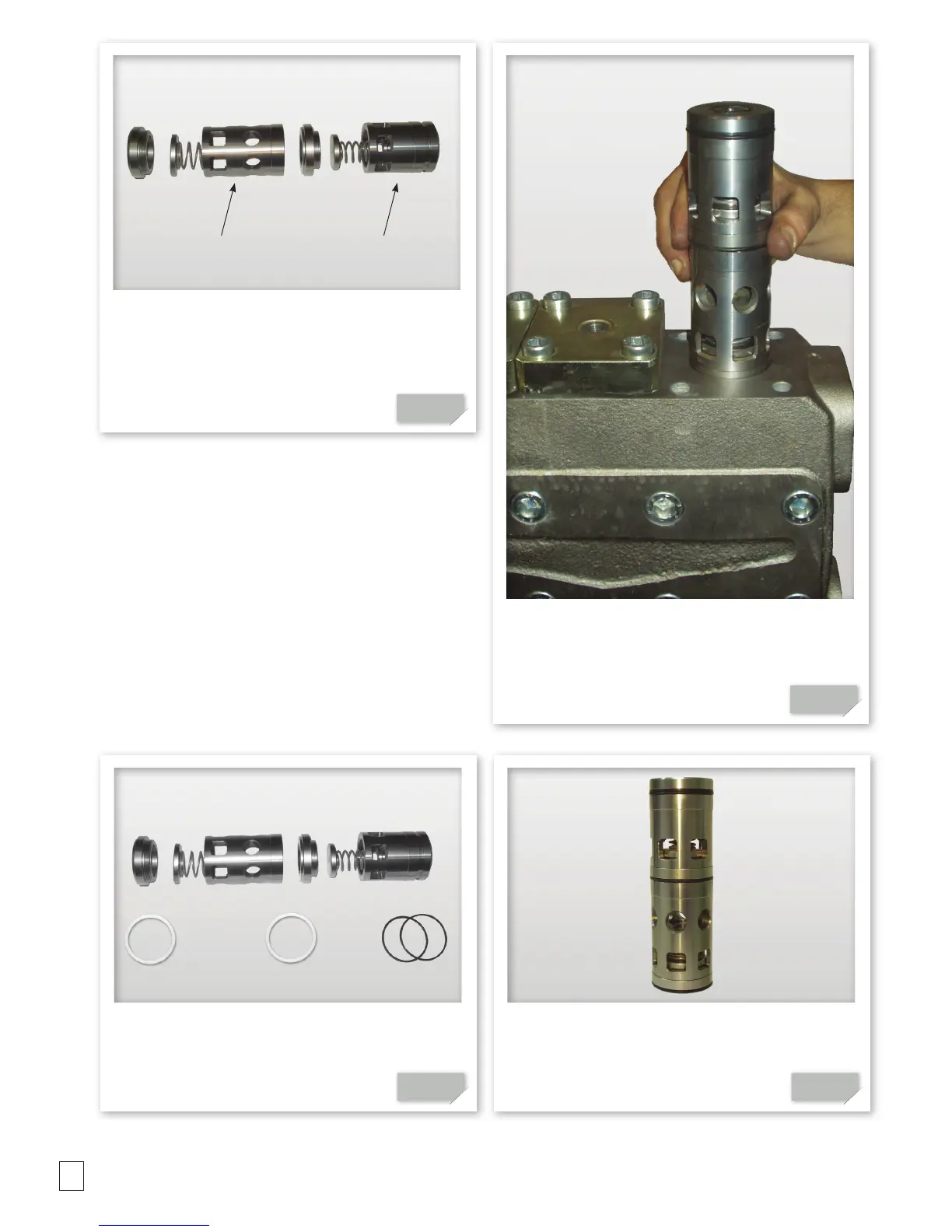

I corpi valvola e le sedi sono predisposti di
lettatura per l’estrazione.
Utilizzare l’apposito estrattore di M10.
03
Estrarre le valvole (pos. 11-12-13-14-15 e
23) facendo attenzione a non danneggiare
le stesse.
04
Controllare lo stato dei componenti e
sostituire eventuali parti usurate.
05 Riassemblare la valvola sostituendo sempre
gli anelli di tenuta (pos. 8, 9, 10 e 23).
06
• NB: ad ogni smontaggio sostituire sempre tutti gli o-ring
M10 M10
Fig. 18
Fig. 19
Fig. 20 Fig. 21
