CARACTÉRISTIQUES DES CONDUITES DE REFOULEMENT
Compte tenu des hautes valeurs de pression en jeu, la conduite de refoulement doit au contraire être
conçue et réalisée avec des matériaux adaptés aux conditions de service.
Il en est de même pour d’éventuels accessoires montés.
Lors de la conception de l’installation, tenir compte des pertes de charge le long de la ligne, qui se
traduisent par une chute de pression.
An de limiter les charges pulsatoires typiques des pompes à pistons, installer un accumulateur ou un
tuyau exible (min. de 1,5 m de long) entre le régulateur de pression et la xation de la pompe, pour
pouvoir atténuer les pulsations.
Les accessoires ci-dessous doivent être utilisés sur le circuit d’installation de la pompe ; chacun d’eux
aura les dimensions adaptées et répondra aux conditions requises par la réglementation en vigueur :
• Manomètre
• Clapet de sûreté
• Vanne de régulation de pression, manuelle ou automatique
• Accumulateur anti-bélier.

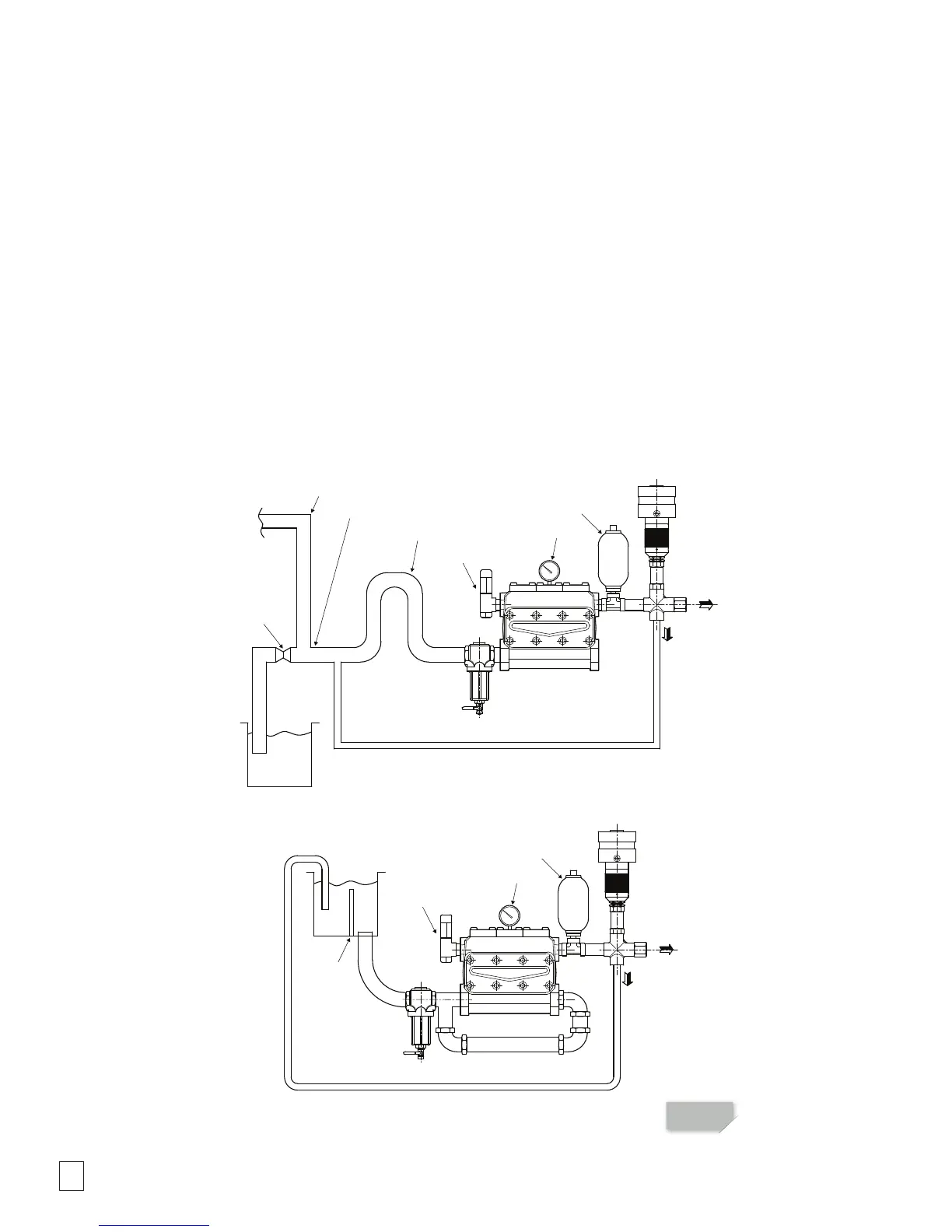

COURBES À 90°
RACCORDS EN “ T“
COURBES EN
“
U
“
INVERSÉ
RÉDUCTION
DU DIAMÈTRE
FILTRE
TÊTE DE LA POMPE
RECIRCULATION BY-PASS EN ASPIRATION
BATTANT NÉGATIF
RÉSERVOIR
NON
RÉSERVOIR
FILTRE
TÊTE DE LA POMPE
CLOISON
RÉSERVOIR
LIGNE DE BY-PASS
