| 135
Professionele vochtigheidsschakelaar PLS1000
7.3 DT-BELUCHTING
Met deze modus wordt een ventilatie van de kamers gerealiseerd door buiten-
luchttoevoer. De ventilatie vindt plaats wanneer de temperatuur van de buiten-
lucht lager is dan die van de binnenlucht.
De dT-beluchting vindt plaats via de aangesloten ventilator (verbruiker) op het
relais T1 van de professionele vochtigheidsschakelaar.
Voor effi ciëntere ventilatie wordt één ventilator voor toevoerlucht en één ventila-
tor voor afvoerlucht aanbevolen. (zie voorbeeld)
Netz 230V/50 Hz
Zuluft
(Lüfter 230V~)
Abluft
(2. Lüfter optional)

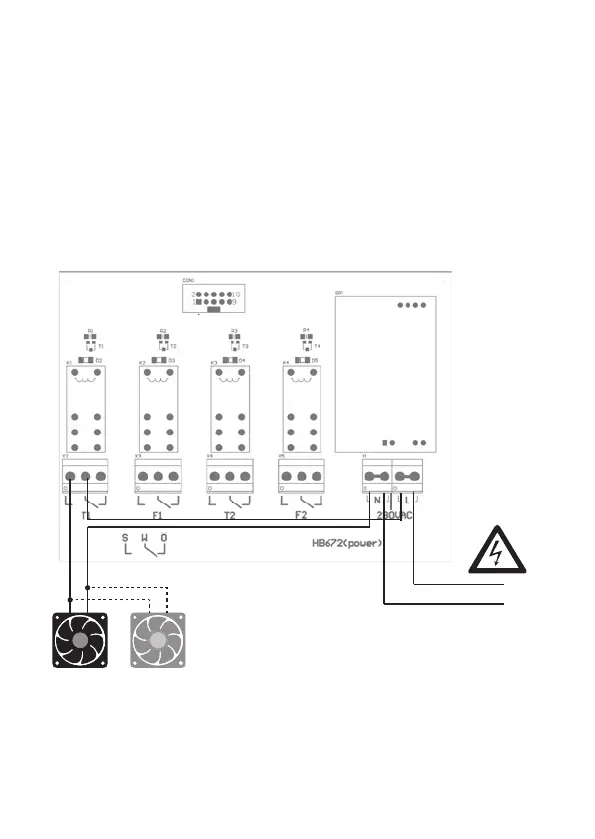

Anschlussbeispiel :
Modus: 8.2 Kellertrocknung/8.3 dT-Belüftung
N (Null)
L (Phase)
S = sluiter
W = wisselaar
O = opener
Net 230V/50Hz
toegevoerde
lucht
(ventilator
230V~)
Ventilatieaf-
voerlucht
(2. ventilator
optional)
Aansluitingsvoorbeeld:
Mode 7.3 dT-Beluchting
