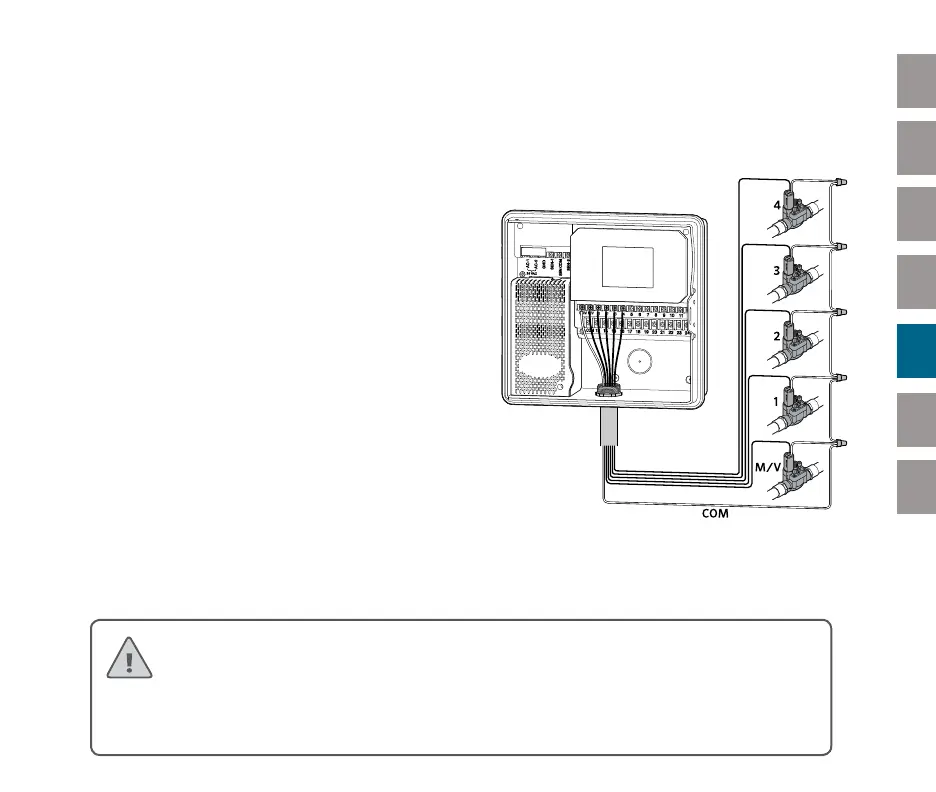

COLLEGAMENTO DEI CAVI DELLE STAZIONI
1. Instradare i cavi delle valvole tra la loro
ubicazione e il programmatore.
2. In corrispondenza delle valvole,
collegare un cavo comune a uno dei
cavi del solenoide di ogni valvola. Nella
maggior parte dei casi, il cavo è di colore
nero. Collegare il cavo di comando
all'altro cavo del solenoide. Collegare
tutti i cavi adoperando connettori
impermeabili.
3. Far passare i cavi delle valvole nel
condotto e collegarli ai corrispettivi
morsetti contrassegnati da numeri.
4. Asportare 13 mm (½") di isolante dalle
estremità di tutti i cavi. Fissare il cavo
comune al terminale COM (Comune).
Collegare i cavi di comando delle valvole
ai terminali numerati corrispondenti alle
stazioni.
Nota: collegare tutti i li adoperando connettori a tenuta stagna. Collegare
ognuno dei li a un lo con colore diverso. Prendere nota delle corrispondenza
tra zone e colore dei li per riferimento futuro. Collegare il lo comune dal cavo
multipolare (in genere bianco) a uno qualsiasi dei tre terminali sul programmatore
contrassegnato come comune.
