CONECTANDO O CABO DE ALIMENTAÇÃO
Gabinete interno

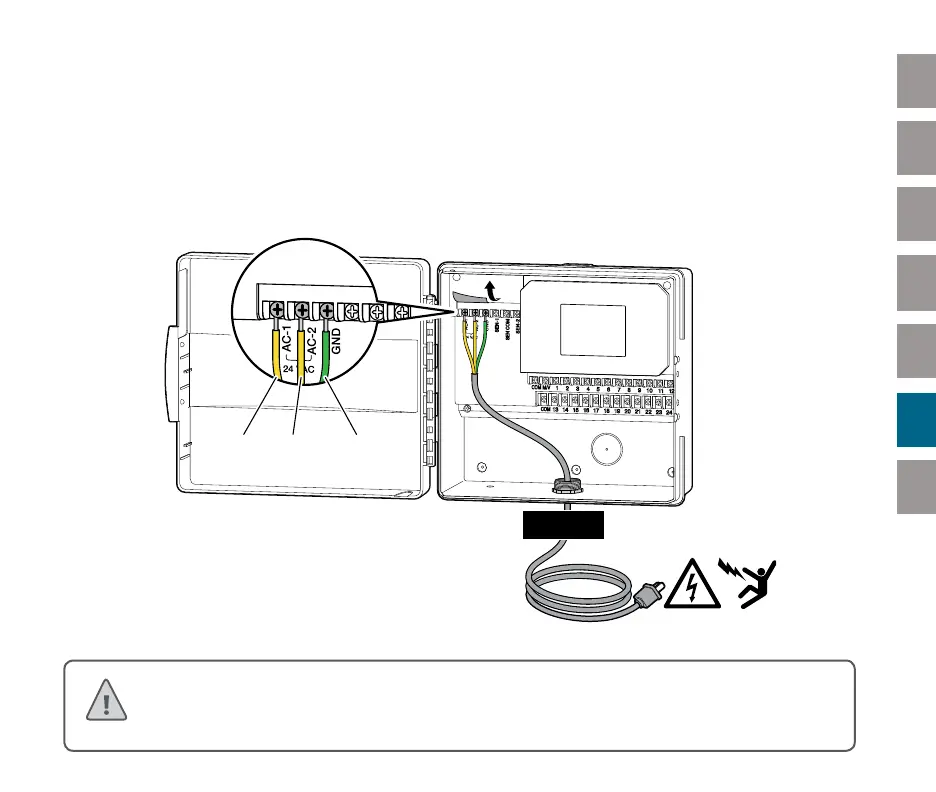

Direcione o cabo do transformador pelo buraco no lado esquerdo na parte de baixo do
controlador e conecte um cabo amarelo a cada um dos parafusos marcados como 24AC e
o cabo verde ao parafuso GND.
Nota: o modelo para interiores Pro-HC não é a prova d'água ou resistente aos elementos
naturais, e deve ser instalado em interiores ou em locais protegidos. Esse dispositivo não
é feito para ser usado por crianças. Nunca deixe crianças brincarem com esse dispositivo.
AC-1
(amarelo)
AC-2
(amarelo)
TERRA
(verde)
Transformador
