Câble d’interface de machine avec panneau diviseur de tension
Powermax65/85/105/125 Bulletin de service sur le terrain 806980 35

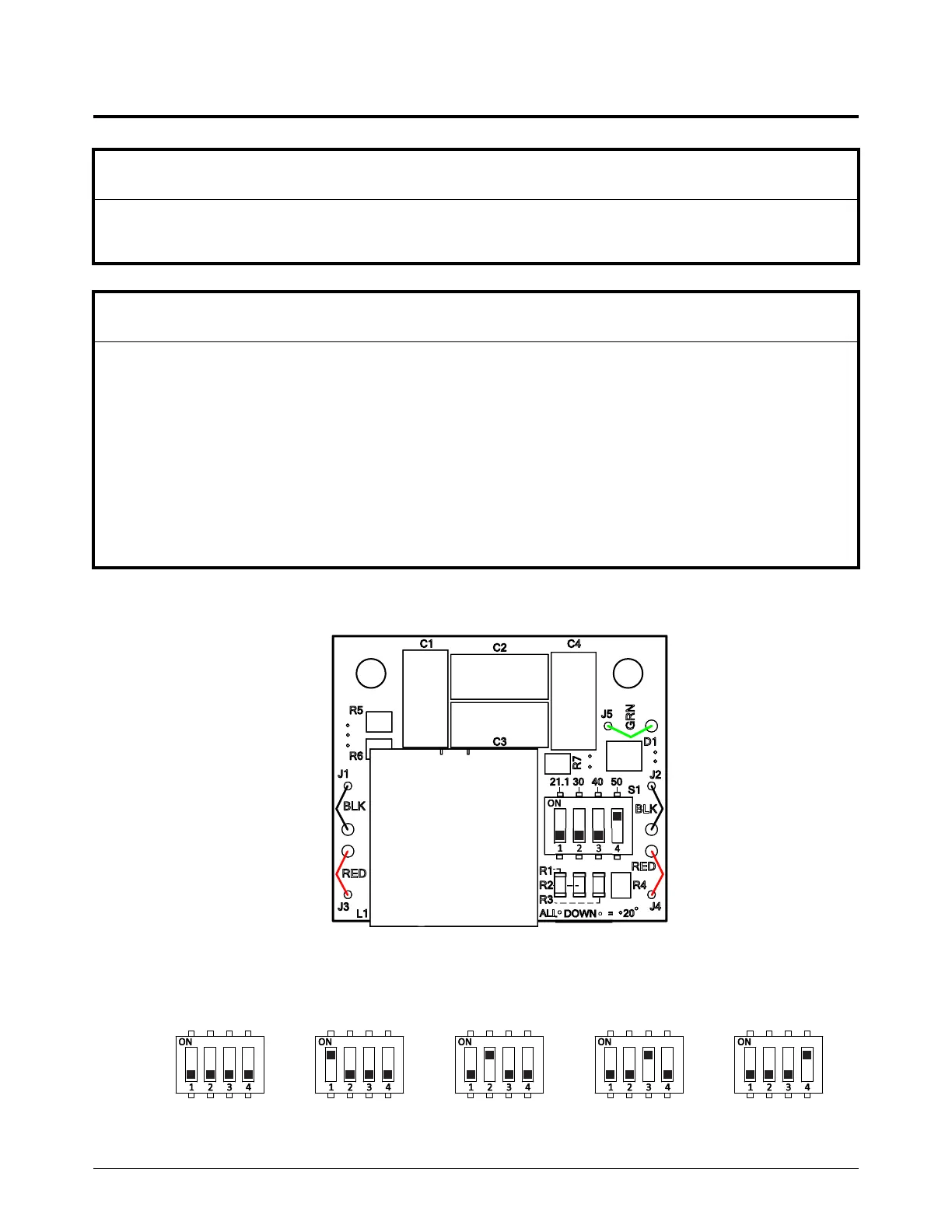

Fixer le panneau diviseur de tension
Le réglage d’usine sur le panneau diviseur de tension est 50:1.
Pour modifier le réglage du diviseur de tension, régler les commutateurs DIP sur l’une des positions
suivantes :
Pour en savoir plus, consulter le Powermax65/85/105 SYNC Mechanized Cutting Guide
(Guide de la coupe mécanique Powermax65/85/105 SYNC) (810480).
AV I S
Le panneau diviseur de tension est un simple diviseur à résistance de la tension de l’arc brute. Pour
empêcher les boucles de terre et les interférences électriques, le signal d’arc divisé doit être isolé.
AV I S
Le panneau diviseur de tension installé en usine fournit une tension proportionnelle à la tension de l’arc.
Les réglages des commutateurs DIP sur le panneau diviseur de tension commandent la sortie dans des
conditions de circuit ouvert, jusqu’à une sortie maximum de l’une des tensions suivantes : 18 V pour les
modèles Powermax65/85, 15 V pour les modèles Powermax105 et Powermax65/85/105 SYNC, 16 V
pour le modèle Powermax125. Il s’agit d’une tension de sortie fonctionnelle très basse (TBT) protégée
par l’impédance. Ce type de sortie permet d’éviter les risques d’électrocution, les problèmes d’énergie
et les risques d’incendie dans des conditions normales sur le câble d’interface machine et d’éviter tous
ces risques en cas d’une seule défaillance sur le câblage d’interface machine. Le panneau diviseur de
tension est sensible aux défaillances et les sorties de TBT ne sont pas conformes aux exigences de
sécurité de très basse tension (TBTS) relativement au raccordement direct à des appareils électriques.
