Câble d’interface de machine avec panneau diviseur de tension
36 806980 Bulletin de service sur le terrain Powermax65/85/105/125

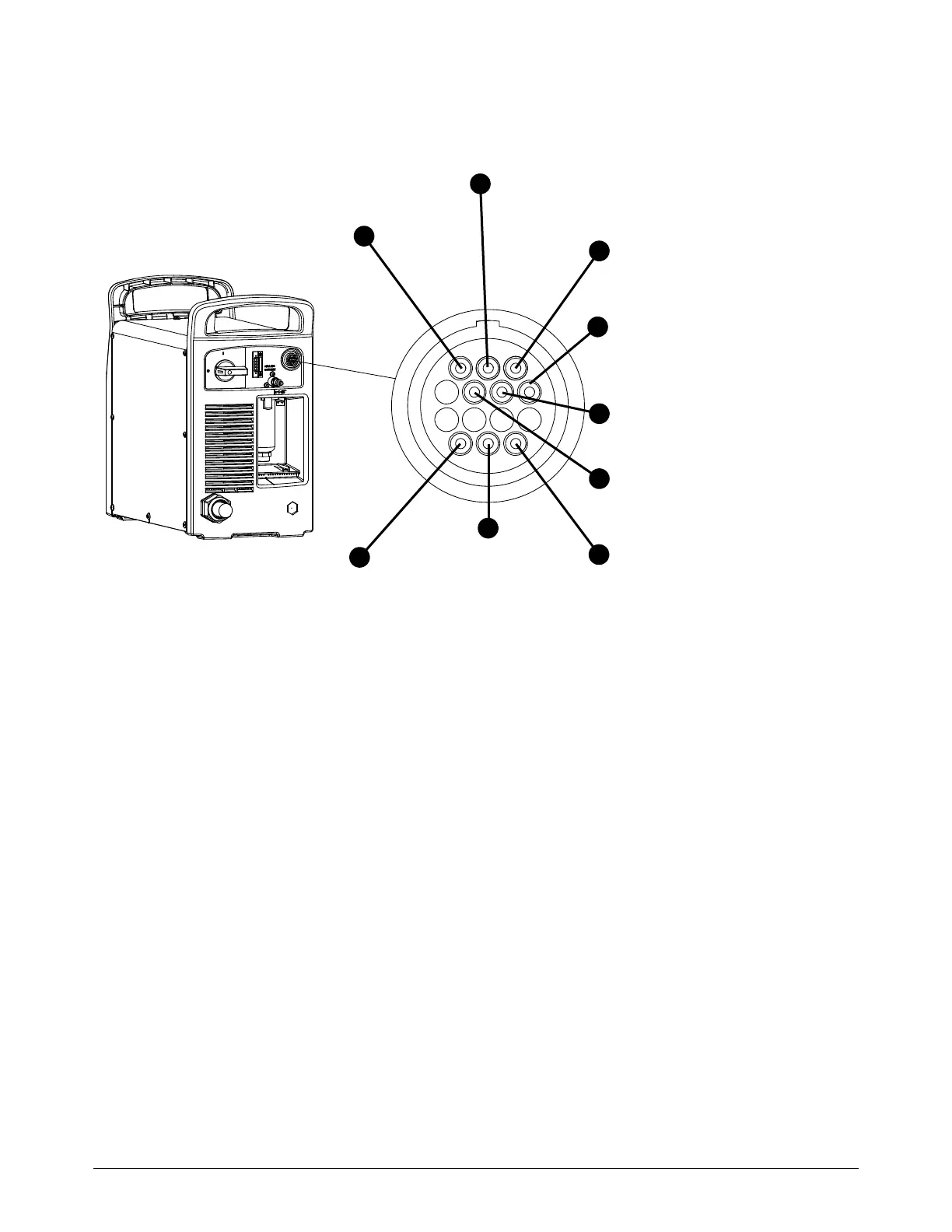

Prises femelles du câble d’interface machine
Les prises femelles de tension de l’arc 5 et 6 sont utilisées pour
le branchement contact à contact aux anciens câbles.
Les prises femelles 1 et 2 sont des prises femelles de tension de l’arc
en double aux fins d’utilisation ultérieure. Les prises femelles 1 et 2
ne sont pas utilisées dans la plupart des installations.
Pour en savoir plus, se reporter au Powermax65/85/105 SYNC Mechanized Cutting Guide
(Guide de la coupe mécanique Powermax65/85/105 SYNC) (810480).
13
14
12
6
5
3
4
Amorçage plasma
Amorçage plasma
Tension de l’arc (+)
Systèmes existants
Tension de l’arc (–)
Systèmes existants
Transfert de l’arc
Mise à la terre
Transfert de l’arc
1
2
Tension de l’arc (–)
Utilisation ultérieure
Tension de l’arc (+)
Utilisation ultérieure
