IBO MAGI 2 - Operating Mode Selection

29
Displayed error codes
After the power supply is switched on, all of dispays will esh on after which the pump will
enter the last running mode before it is switched o. Pressing the main switch button once
changes the mode by the following order:
AUTO, LPP, HPP, LCP, HCP, 1, 2, 3
For example, if the pump is operating in CP1 mode, pressing the button once will
cause switching to the next CP2 mode in the list. Entry into a given mode is signaled by
highlighting the appropriate indicator on the panel.

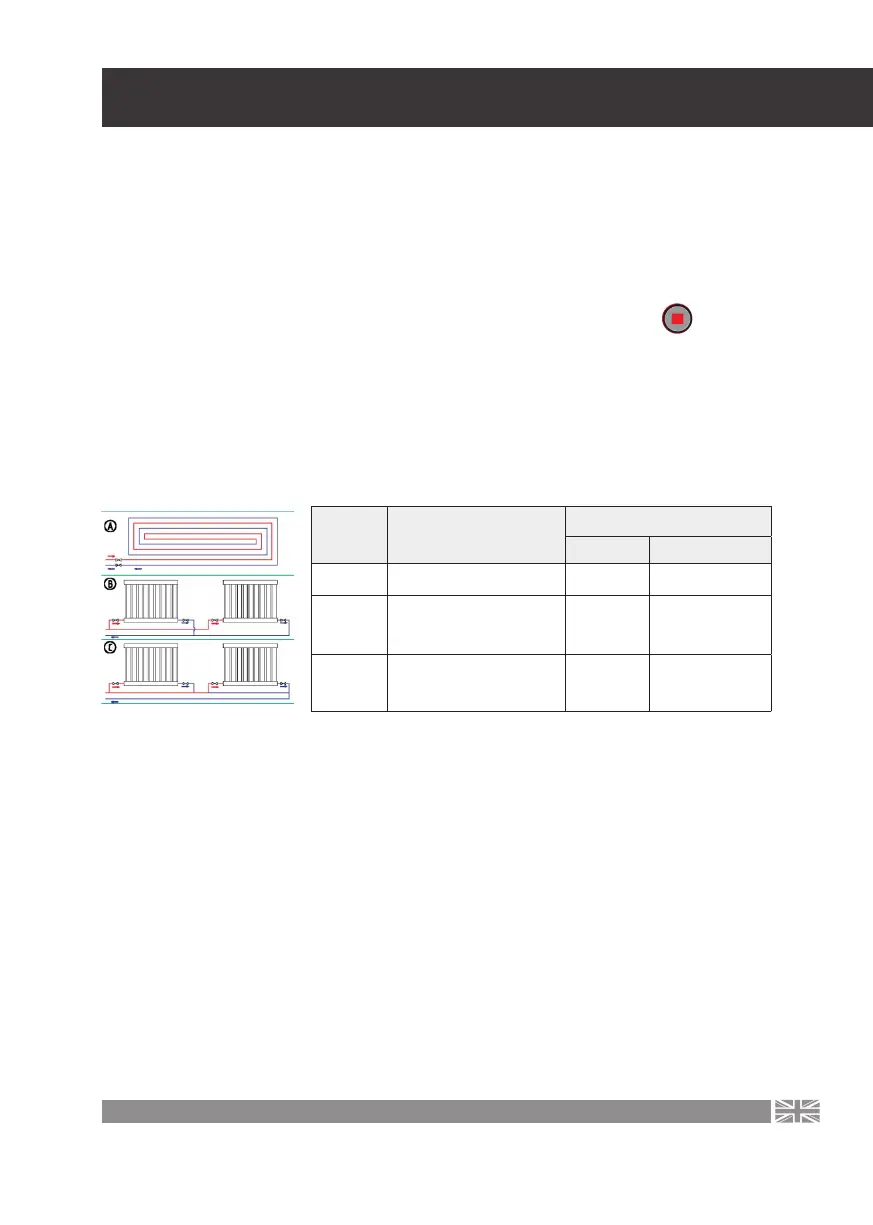

Operating mode selection depending on the central heating installation
Factory settings - AUTO (auto-adaptation mode depending on the central heating system
status). Recommended possible pump settings, depending on the heating system type.
• AUTO/ECO (auto-adaptation) adjusts the pump eciency to the current system heat
demand. Since the eciency is regulated gradually, it is recommended to set the AUTO/
ECO (auto-adaptation) mode at least a week before changing the pump settings.
• The pump settings change from the optimum settings to other optional settings. The
heating installation is a low eciency system, it is impossible to reach an optimum oper-
ating mode within several minutes or hours. If the optimum pump settings do not reach
ideal heat distribution in each room, change the pump settings.
Symbol of
the above
diagram
System description
Pump setting
Optimum Other admissible
A Floor heating AUTO / ECO LCP / HPC
B
Radiator system with separa-
te supply pipe and separate
discharge pipe
AUTO / ECO LPP / HPP
C
Radiator system with one
circumferential supply-
receiving pipe (series)
LPP LPP / HPP
Operating mode selection
7
• AUTO / ECO (autoadaptacja) automatycznie dostosowuje wydajność pompy w zależności od aktualnego
zapotrzebowania na ciepło systemu. Ponieważ wydajność jest stopniowo regulowana, zaleca się pozostawienie w
trybie AUTO / ECO (autoadaptacji) co najmniej na tydzień przed zmianą ustawień pompy.
• Ustawienia pompy zmieniają się z ustawień optymalnych na inne opcjonalne ustawienia
Instalacja grzewcza jest wolnym systemem, niemożliwe jest osiągnięcie optymalnego trybu pracy w ciągu kilku
minut lub godzin. Jeśli optymalne ustawienia pompy nie osiągną idealnej dystrybucji ciepła w każdym
pomieszczeniu, należy zmienić ustawienia pompy na inne.
• Zależność między ustawieniami pompy a krzywą wydajności, patrz rozdział 9
URUCHAMIANIE POMPY
Przed uruchomieniem pompy upewnij się, że system jest wypełniony cieczą (czynnikiem grzewczym), system został
prawidło odpowietrzony, a ciśnienie na wlocie pompy osiągnęło minimalne ciśnienie wlotowe zgodnie z
wymaganiami (patrz rozdział 3).
ODPOWIETRZENIE
Przed pierwszym uruchomieniem, oraz przed każdym sezonem grzewczym pompę należy odpowietrzyć. Powyższe
można przeprowadzić poprzez uruchomienie pompy na najwyższym 3 biegu i poluzowanie śrubunków.
Gdy z powstałego otworu przestanie wydobywać się powietrze, a będzie wypływać tylko woda w otwór należy
wkręcić korek wraz założoną na niego uszczelką.
ZALEŻNOŚĆ MIĘD
ZY
UST
A
WIENIAMI POMPY
A JEJ CHARAKTERYSTYKĄ
PRA
CY
Ustawienie
AUTO (ust. fabryczne)
Krzywa charakterystyki
pracy pompy
Funkcja
Od najwyższej do najniższej
krzywa charakterystyki
proporcjonalnego ciśnienia
Krzywe proporcjonalnego
ciśnienia
Krzywe stałego ciśnienia
- Funkcja AUTO automatycznie kontroluje wydajność pompy w określonym
zakresie.
- Dostosowuje wydajność pompy w zależności od wielkości systemu;
- Dostosowuje wydajność pompy zgodnie z zmianą obciążenia przez pewien
okres czasu;
- W trybie AUTO pompa jest ustawiona na proporcjonalny tryb sterowania
ciśnieniem.
LPP / HPP
LCP / HCP
1/2/3
Krzywe stałej prędkości
obrotowej
Punkt roboczy będzie poruszał się w górę i w dół na proporcjonalnej krzywej
ciśnienia zależnej od potrzeb przepływu systemu, gdy zmniejszy się
zapotrzebowanie na przepływ, ciśnienie pompy wodnej spadnie, podczas gdy
zapotrzebowanie na energię wzrasta, wzrośnie.
Punkt pracy pompy przesuwa się do przodu i do tyłu na krzywej ciśnienia
stałego zgodnie z zapotrzebowaniem systemu. Ciśnienie pompy wody
pozostaje stałe, nie ma nic wspólnego z zapotrzebowaniem na przepływ.
I,II,III (1-3), pompa jest ustawiona na maksymalną krzywą w każdych
warunkach pracy. Przy ustawieniu pompy w trybie III, w krótkim czasie
pompa zostanie szybko odpowietrzona.
Inne dopuszczalne
A
B
C
Opis systemu
Ustawienia pompy
Optymalne
Ogrzewanie podłogowe
System grzejnikowy z oddzielną rurą
zasilającą i oddzielną rurą odbierającą
System grzejnikowy z jedną obwodową rurą
zasilająco-odbierającą (szeregowy)
AUTO / ECO
AUTO / ECO
LPP
Symbol
schematu
powyżej
LCP/ HPC
LPP / HPP
LPP / HPP
