Electric connection
WARNING!!!
The heating medium can have high temperature and pressure, therefore it is nec-
essary to discharge the liquid from the system or close the cut-o valves on both
sides of the pump before the ampoule head screws are removed.
After the position of the pump control panel is changed, do not start it before the
heating system is relled with the heating medium or before the cut-o valves before
and after the pump are opened.
Attention
Electric connection

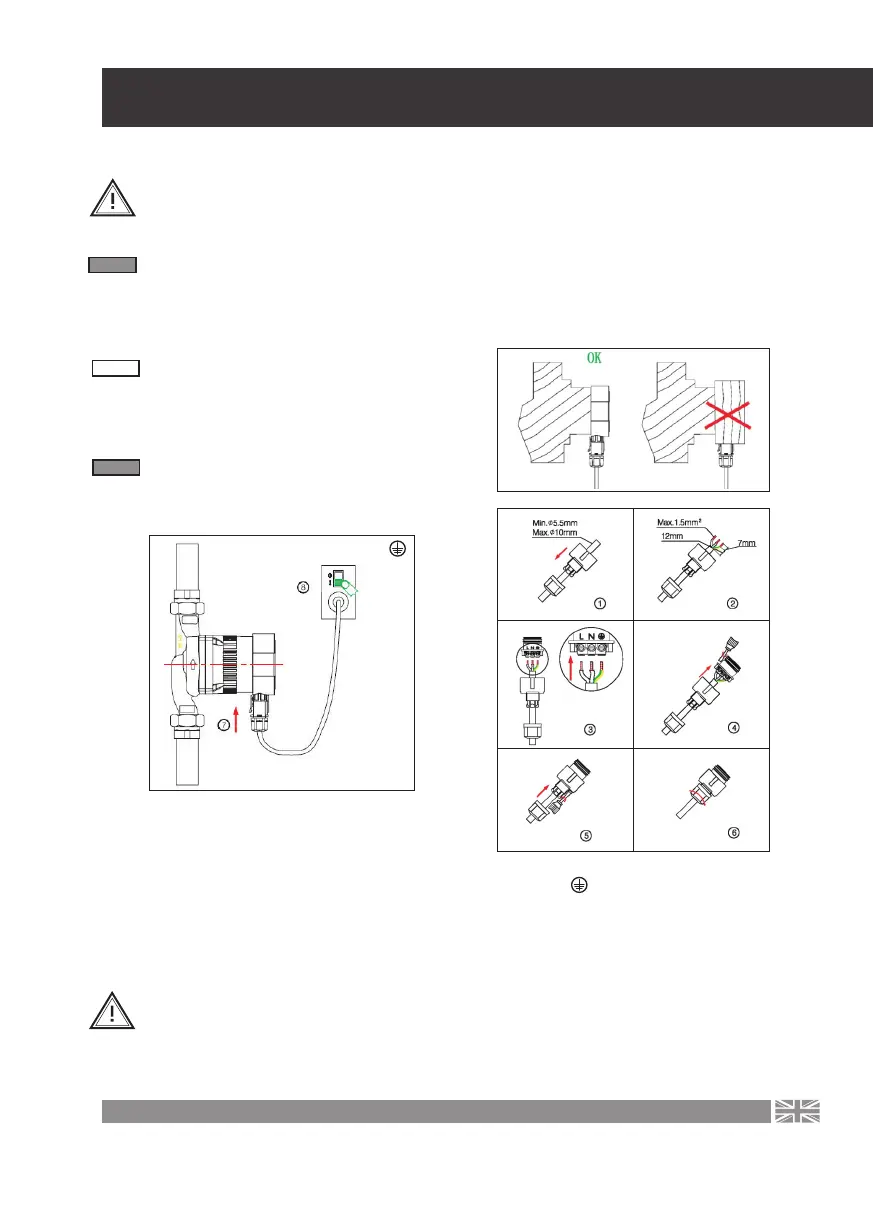

The electric connection and protection must
follow the local regulations
The electric pump must be connected to an earthing conductor
The pump must be connected to the external power supply breaker. The minimum slit be-
tween the pins of the breaker must be 3 mm.
• MAGI 2 series circulation pump does not require any external motor guards.
•
Check if the power supply voltage and frequency are compliant with the parameters
specied on the rating plate.
• Use the special plug supplied with the pump to connect the power supply cable.
• If the control signal on the control panel illuminates, the power supply is switched on.
5
IZOLACJA TERMICZNA KORPUSU POMPY I KORPUSU SILNIKA
W celu ograniczenia strat ciepła przy przepływie czynnika
grzewczego przez pompę można zamontować na korpus
pompy i korpus silnika izolację termiczną w postaci
np. otuliny styropianowej.
Nie wolno izolować lub zakrywać skrzynki połączeniowej i
panelu sterowania.
PODŁĄCZENIE ELEKTRYCZNE
Podłączenie elektryczne i ochronę należy
przeprowadzać zgodnie z lokalnymi przepisami.
Pompa elektryczna musi być podłączona do przewodu uziemiającego .Pompa musi być podłączona do
zewnętrznego wyłącznika zasilania, Minimalna szczelina między stykami wyłącznika powinna wynosić 3 mm.
• Pompa cyrkulacyjna serii MAGI 2 nie wymaga zewnętrznej ochrony silnika.
• Proszę sprawdzić, czy napięcie zasilania i częstotliwości odpowiadają parametrom oznaczonym na tabliczce
znamionowej pompy.
• Do podłączenia kabla zasilającego należy użyć specjalnego wtyku dostarczonego z pompą.
• Jeśli kontrolka na panelu sterowania zaświeci się, oznacza to, że zasilanie jest włączone.
!!
INSTALACJA ELEKTRYCZNA
+6%
-10%
5
IZOLACJA TERMICZNA KORPUSU POMPY I KORPUSU SILNIKA
W celu ograniczenia strat ciepła przy przepływie czynnika
grzewczego przez pompę można zamontować na korpus
pompy i korpus silnika izolację termiczną w postaci
np. otuliny styropianowej.
Nie wolno izolować lub zakrywać skrzynki połączeniowej i
panelu sterowania.
PODŁĄCZENIE ELEKTRYCZNE
Podłączenie elektryczne i ochronę należy
przeprowadzać zgodnie z lokalnymi przepisami.
Pompa elektryczna musi być podłączona do przewodu uziemiającego .Pompa musi być podłączona do
zewnętrznego wyłącznika zasilania, Minimalna szczelina między stykami wyłącznika powinna wynosić 3 mm.
• Pompa cyrkulacyjna serii MAGI 2 nie wymaga zewnętrznej ochrony silnika.
• Proszę sprawdzić, czy napięcie zasilania i częstotliwości odpowiadają parametrom oznaczonym na tabliczce
znamionowej pompy.
• Do podłączenia kabla zasilającego należy użyć specjalnego wtyku dostarczonego z pompą.
• Jeśli kontrolka na panelu sterowania zaświeci się, oznacza to, że zasilanie jest włączone.
!!
INSTALACJA ELEKTRYCZNA
1x230 V ~,50/60 Hz
5
IZOLACJA TERMICZNA KORPUSU POMPY I KORPUSU SILNIKA
W celu ograniczenia strat ciepła przy przepływie czynnika
grzewczego przez pompę można zamontować na korpus
pompy i korpus silnika izolację termiczną w postaci
np. otuliny styropianowej.
Nie wolno izolować lub zakrywać skrzynki połączeniowej i
panelu sterowania.
PODŁĄCZENIE ELEKTRYCZNE
Podłączenie elektryczne i ochronę należy
przeprowadzać zgodnie z lokalnymi przepisami.
Pompa elektryczna musi być podłączona do przewodu uziemiającego .Pompa musi być podłączona do
zewnętrznego wyłącznika zasilania, Minimalna szczelina między stykami wyłącznika powinna wynosić 3 mm.
• Pompa cyrkulacyjna serii MAGI 2 nie wymaga zewnętrznej ochrony silnika.
• Proszę sprawdzić, czy napięcie zasilania i częstotliwości odpowiadają parametrom oznaczonym na tabliczce
znamionowej pompy.
• Do podłączenia kabla zasilającego należy użyć specjalnego wtyku dostarczonego z pompą.
• Jeśli kontrolka na panelu sterowania zaświeci się, oznacza to, że zasilanie jest włączone.
!!
INSTALACJA ELEKTRYCZNA
5
IZOLACJA TERMICZNA KORPUSU POMPY I KORPUSU SILNIKA
W celu ograniczenia strat ciepła przy przepływie czynnika
grzewczego przez pompę można zamontować na korpus
pompy i korpus silnika izolację termiczną w postaci
np. otuliny styropianowej.
Nie wolno izolować lub zakrywać skrzynki połączeniowej i
panelu sterowania.
PODŁĄCZENIE ELEKTRYCZNE
Podłączenie elektryczne i ochronę należy
przeprowadzać zgodnie z lokalnymi przepisami.
Pompa elektryczna musi być podłączona do przewodu uziemiającego .Pompa musi być podłączona do
zewnętrznego wyłącznika zasilania, Minimalna szczelina między stykami wyłącznika powinna wynosić 3 mm.
• Pompa cyrkulacyjna serii MAGI 2 nie wymaga zewnętrznej ochrony silnika.
• Proszę sprawdzić, czy napięcie zasilania i częstotliwości odpowiadają parametrom oznaczonym na tabliczce
znamionowej pompy.
• Do podłączenia kabla zasilającego należy użyć specjalnego wtyku dostarczonego z pompą.
• Jeśli kontrolka na panelu sterowania zaświeci się, oznacza to, że zasilanie jest włączone.
!!
INSTALACJA ELEKTRYCZNA
5
IZOLACJA TERMICZNA KORPUSU POMPY I KORPUSU SILNIKA
W celu ograniczenia strat ciepła przy przepływie czynnika
grzewczego przez pompę można zamontować na korpus
pompy i korpus silnika izolację termiczną w postaci
np. otuliny styropianowej.
Nie wolno izolować lub zakrywać skrzynki połączeniowej i
panelu sterowania.
PODŁĄCZENIE ELEKTRYCZNE
Podłączenie elektryczne i ochronę należy
przeprowadzać zgodnie z lokalnymi przepisami.
Pompa elektryczna musi być podłączona do przewodu uziemiającego .Pompa musi być podłączona do
zewnętrznego wyłącznika zasilania, Minimalna szczelina między stykami wyłącznika powinna wynosić 3 mm.
• Pompa cyrkulacyjna serii MAGI 2 nie wymaga zewnętrznej ochrony silnika.
• Proszę sprawdzić, czy napięcie zasilania i częstotliwości odpowiadają parametrom oznaczonym na tabliczce
znamionowej pompy.
• Do podłączenia kabla zasilającego należy użyć specjalnego wtyku dostarczonego z pompą.
• Jeśli kontrolka na panelu sterowania zaświeci się, oznacza to, że zasilanie jest włączone.
!!
INSTALACJA ELEKTRYCZNA
5
IZOLACJA TERMICZNA KORPUSU POMPY I KORPUSU SILNIKA
W celu ograniczenia strat ciepła przy przepływie czynnika
grzewczego przez pompę można zamontować na korpus
pompy i korpus silnika izolację termiczną w postaci
np. otuliny styropianowej.
Nie wolno izolować lub zakrywać skrzynki połączeniowej i
panelu sterowania.
PODŁĄCZENIE ELEKTRYCZNE
Podłączenie elektryczne i ochronę należy
przeprowadzać zgodnie z lokalnymi przepisami.
Pompa elektryczna musi być podłączona do przewodu uziemiającego .Pompa musi być podłączona do
zewnętrznego wyłącznika zasilania, Minimalna szczelina między stykami wyłącznika powinna wynosić 3 mm.
• Pompa cyrkulacyjna serii MAGI 2 nie wymaga zewnętrznej ochrony silnika.
• Proszę sprawdzić, czy napięcie zasilania i częstotliwości odpowiadają parametrom oznaczonym na tabliczce
znamionowej pompy.
• Do podłączenia kabla zasilającego należy użyć specjalnego wtyku dostarczonego z pompą.
• Jeśli kontrolka na panelu sterowania zaświeci się, oznacza to, że zasilanie jest włączone.
!!
INSTALACJA ELEKTRYCZNA
5
IZOLACJA TERMICZNA KORPUSU POMPY I KORPUSU SILNIKA
W celu ograniczenia strat ciepła przy przepływie czynnika
grzewczego przez pompę można zamontować na korpus
pompy i korpus silnika izolację termiczną w postaci
np. otuliny styropianowej.
Nie wolno izolować lub zakrywać skrzynki połączeniowej i
panelu sterowania.
PODŁĄCZENIE ELEKTRYCZNE
Podłączenie elektryczne i ochronę należy
przeprowadzać zgodnie z lokalnymi przepisami.
Pompa elektryczna musi być podłączona do przewodu uziemiającego .Pompa musi być podłączona do
zewnętrznego wyłącznika zasilania, Minimalna szczelina między stykami wyłącznika powinna wynosić 3 mm.
• Pompa cyrkulacyjna serii MAGI 2 nie wymaga zewnętrznej ochrony silnika.
• Proszę sprawdzić, czy napięcie zasilania i częstotliwości odpowiadają parametrom oznaczonym na tabliczce
znamionowej pompy.
• Do podłączenia kabla zasilającego należy użyć specjalnego wtyku dostarczonego z pompą.
• Jeśli kontrolka na panelu sterowania zaświeci się, oznacza to, że zasilanie jest włączone.
!!
INSTALACJA ELEKTRYCZNA
5
IZOLACJA TERMICZNA KORPUSU POMPY I KORPUSU SILNIKA
W celu ograniczenia strat ciepła przy przepływie czynnika
grzewczego przez pompę można zamontować na korpus
pompy i korpus silnika izolację termiczną w postaci
np. otuliny styropianowej.
Nie wolno izolować lub zakrywać skrzynki połączeniowej i
panelu sterowania.
PODŁĄCZENIE ELEKTRYCZNE
Podłączenie elektryczne i ochronę należy
przeprowadzać zgodnie z lokalnymi przepisami.
Pompa elektryczna musi być podłączona do przewodu uziemiającego .Pompa musi być podłączona do
zewnętrznego wyłącznika zasilania, Minimalna szczelina między stykami wyłącznika powinna wynosić 3 mm.
• Pompa cyrkulacyjna serii MAGI 2 nie wymaga zewnętrznej ochrony silnika.
• Proszę sprawdzić, czy napięcie zasilania i częstotliwości odpowiadają parametrom oznaczonym na tabliczce
znamionowej pompy.
• Do podłączenia kabla zasilającego należy użyć specjalnego wtyku dostarczonego z pompą.
• Jeśli kontrolka na panelu sterowania zaświeci się, oznacza to, że zasilanie jest włączone.
!!
INSTALACJA ELEKTRYCZNA
Pump body and motor body thermal insulation
In order to limit heat losses at the heating
medium ow through the pump, the pump
and motor body can be thermally insulated
by means of, for example, a Styrofoam lining.
Do not insulate or cover the junction box or
the control panel.
NOTE
Attention
