30
Pump start
Before starting the pump
make sure that the system is lled with liquid (heating medium), the system has been prop-
erly vented and the pressure at the pump inlet has reached the minimum inlet pressure
as required.
Automatic Venting
For automatic venting: press and hold the button for about 3 seconds , the energy
consumption panel should display a value of 10 . Venting will take place for 10 min-
utes. For the rst 2 minutes, the pump will run at maximum speed and then will be put into
alternating mode toggling between high and low speed every 10 seconds.
If you want to end the bleeding procedure earlier, press any button.
Manual Venting
Before rst start-up and before each heating season, the pump must be de-aerated. The
above can be carried out by starting the pump in the top gear 3 and unscrewing the vent
unions. If no air escapes from the resulting hole, and only water ows out into the hole,
screw the cap with the seal on it.
7
AUTO / ECO (autoadaptacja) automatycznie dostosowuje wydajność pompy w zależności od aktualnego
zapotrzebowania na ciepło systemu. Ponieważ wydajność jest stopniowo regulowana, zaleca się pozostawienie w
trybie AUTO / ECO (autoadaptacji) co najmniej na tydzień przed zmianą ustawień pompy.
Ustawienia pompy zmieniają się z ustawień optymalnych na inne opcjonalne ustawienia
Instalacja grzewcza jest wolnym systemem, niemożliwe jest osiągnięcie optymalnego trybu pracy w ciągu kilku
minut lub godzin. Jeśli optymalne ustawienia pompy nie osiągną idealnej dystrybucji ciepła w każdym
pomieszczeniu, należy zmienić ustawienia pompy na inne.
Zależność między ustawieniami pompy a krzywą wydajności, patrz rozdział 9
URUCHAMIANIE POMPY
Przed uruchomieniem pompy upewnij się, że system jest wypełniony cieczą (czynnikiem grzewczym), system został
prawidło odpowietrzony, a ciśnienie na wlocie pompy osiągnęło minimalne ciśnienie wlotowe zgodnie z
wymaganiami (patrz rozdział 3).
ODPOWIETRZENIE
Przed pierwszym uruchomieniem, oraz przed każdym sezonem grzewczym pompę należy odpowietrzyć. Powyższe
można przeprowadzić poprzez uruchomienie pompy na najwyższym 3 biegu i poluzowanie śrubunków.
Gdy z powstałego otworu przestanie wydobywać się powietrze, a będzie wypływać tylko woda w otwór należy
wkręcić korek wraz założoną na niego uszczelką.
ZALEŻNOŚĆ MIĘD
ZY
UST
A
WIENIAMI POMPY
A JEJ CHARAKTERYSTYKĄ
PRA
CY
Ustawienie
AUTO (ust. fabryczne)
Krzywa charakterystyki
pracy pompy
Funkcja
Od najwyższej do najniższej
krzywa charakterystyki
proporcjonalnego ciśnienia
Krzywe proporcjonalnego
ciśnienia
Krzywe stałego ciśnienia
- Funkcja AUTO automatycznie kontroluje wydajność pompy w określonym
zakresie.
- Dostosowuje wydajność pompy w zależności od wielkości systemu;
- Dostosowuje wydajność pompy zgodnie z zmianą obciążenia przez pewien
okres czasu;
- W trybie AUTO pompa jest ustawiona na proporcjonalny tryb sterowania
ciśnieniem.
LPP / HPP
LCP / HCP
1/2/3
Krzywe stałej prędkości
obrotowej
Punkt roboczy będzie poruszał się w górę i w dół na proporcjonalnej krzywej
ciśnienia zależnej od potrzeb przepływu systemu, gdy zmniejszy się
zapotrzebowanie na przepływ, ciśnienie pompy wodnej spadnie, podczas gdy
zapotrzebowanie na energię wzrasta, wzrośnie.
Punkt pracy pompy przesuwa się do przodu i do tyłu na krzywej ciśnienia
stałego zgodnie z zapotrzebowaniem systemu. Ciśnienie pompy wody
pozostaje stałe, nie ma nic wspólnego z zapotrzebowaniem na przepływ.
I,II,III (1-3), pompa jest ustawiona na maksymalną krzywą w każdych
warunkach pracy. Przy ustawieniu pompy w trybie III, w krótkim czasie
pompa zostanie szybko odpowietrzona.
Inne dopuszczalne
A
B
C
Opis systemu
Ustawienia pompy
Optymalne
Ogrzewanie podłogowe
System grzejnikowy z oddzielną rurą
zasilającą i oddzielną rurą odbierającą
System grzejnikowy z jedną obwodową rurą
zasilająco-odbierającą (szeregowy)
AUTO / ECO
AUTO / ECO
LPP
Symbol
schematu
powyżej
LCP/ HPC
LPP / HPP
LPP / HPP

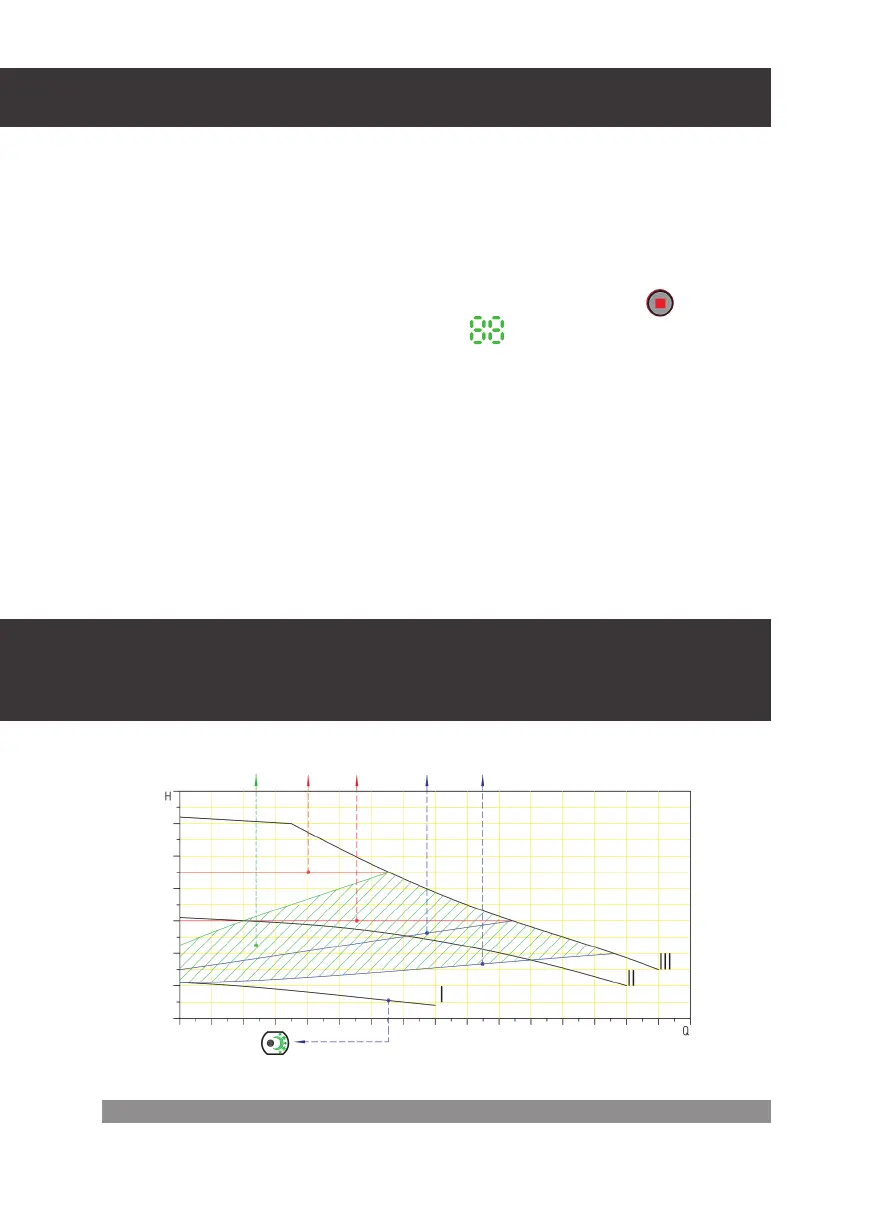

Dependency between pump settings
andits operating parameters
