5 - 4

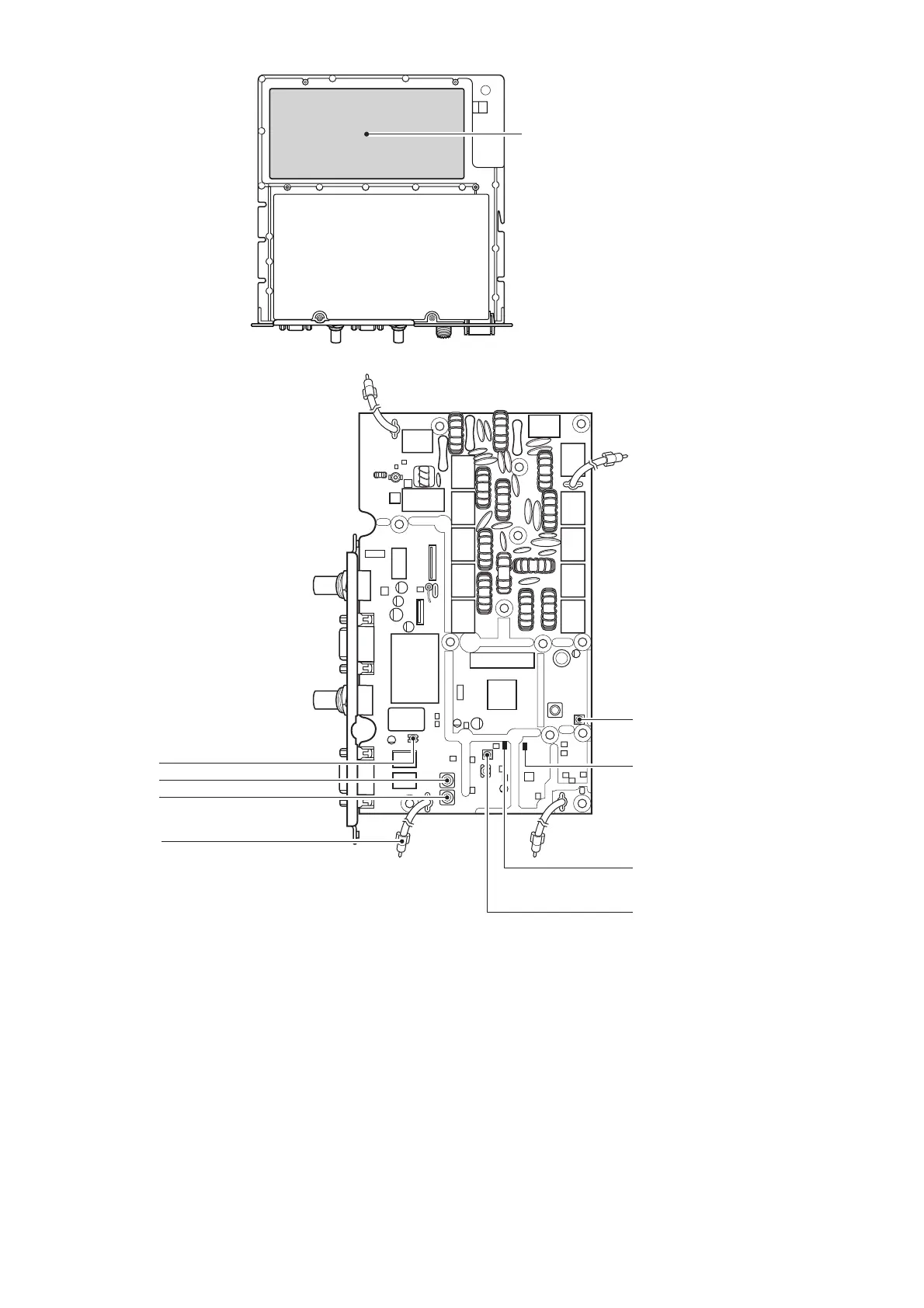

• PLL UNIT TOP VIEW
• IC-F7000 BOTTOM VIEW
PLL unit
C5521
HPL lock voltage adjustment
CP5402
HPL lock voltage ckeck point
L5204
L5203
R5255
Reference frequency adjustment
P5201
Reference frequency ckeck point
CP5302
LPL lock voltage ckeck point
L5305
LPL lock voltage adjustment
