DEUTSCH
Bestimmungsgemäße Verwendung
Der optische Abstandssensor
• mißt Entfernungen von 0,2 ...10m
• zeigt den Meßwert im 10-Segment Display an
• erzeugt 2 Ausgangssignale entsprechend der eingestellten Aus-
gangsfunktion

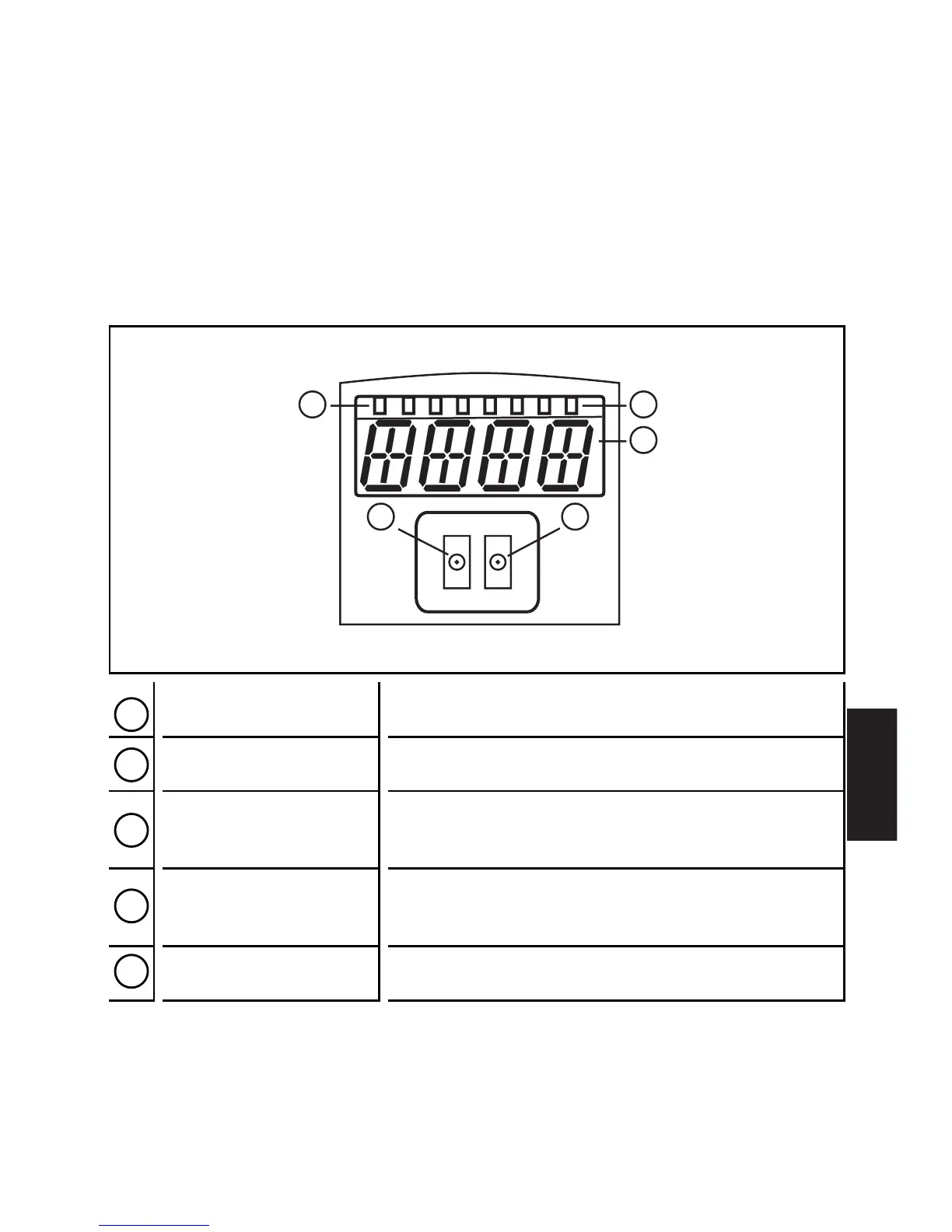

Bedien- und Anzeigeelemente
3
MODE
ENTER
SET
1 2
3
5 4
4 x LED gelb
(zwei nicht belegt)
Anzeige des Schaltzustands; leuchtet,
wenn der jeweilige Ausgang durchgeschaltet ist.
4 x LED grün
Leuchtende LED = Power und eingestellte
Anzeigeeinheit (mm, m, inch)
4-stellige
alphanumerische
Anzeige
Anzeige der gemessenen Entfernung,
der Parameter und Parameterwerte.
Programmiertaste
Mode / Enter
Anwahl der Parameter und Bestätigen der
Parameterwerte.
Programmiertaste
Set
Einstellen der Parameterwerte
(kontinuierlich durch Dauerdruck;
schrittweise durch Einzeldruck).
1
2
3
4
5
POWER
mm m inch OUT1 OUT2
