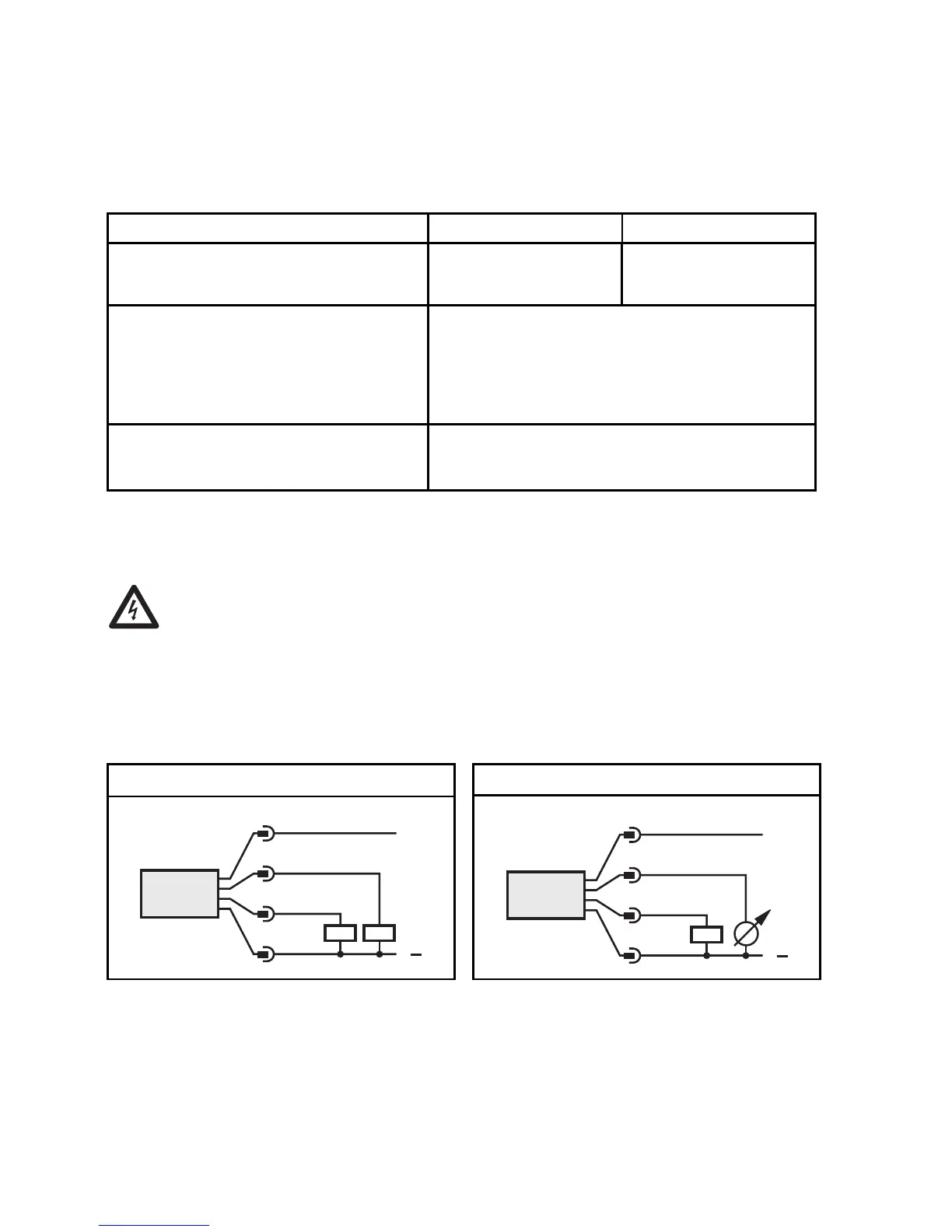

IFM Electronic O1D100 - Elektrischer Anschluß

Schaltfunktionen
Die Ausgänge 1 und 2 sind getrennt als Schließer / Öffner Funktion
einstellbar, Ausgang 2 kann auch als Analogausgang 4 ... 20 mA kon-
figuriert werden.
Elektrischer Anschluß
Das Gerät darf nur von einer Elektrofachkraft installiert werden.
Befolgen Sie die nationalen und internationalen Vorschriften zur
Errichtung elektrotechnischer Anlagen.
Spannungsversorgung nach EN50178, SELV, PELV.
Schalten Sie die Anlage spannungsfrei und schließen Sie das Gerät
folgendermaßen an:
Adernfarben bei ifm-Kabeldosen:
1 = BN (braun), 2 = WH (weiß), 3 = BU (blau), 4 = BK (schwarz).
4
p-schaltend (PnP)
Ausgang 1 Ausgang 2
Schaltlogik
(gilt für beide Schaltausgänge)
Schaltfunktion
(Ausgang 1 und Ausgang 2;
Funktion getrennt je Ausgang
einstellbar)
I: 4 ... 20mA
Analogausgang
(nur Ausgang 2)
Schließer (Hno)
Öffner (Hnc)
—
L
L
+
3
4
2
1
BU
BK
WH
BN
2: OUT2
4: OUT1
2 x p-schaltend
L
L
+
3
4
2
1
BU
BK
WH
BN
2: OUT2
4: OUT1
1 x p-schaltend / 1 x analog
