TONEX Capture está diseñada con dos rutas de señal de audio separadas, pero cooperativas.
La primera ruta de señal tiene como objetivo enviar una señal desde una interfaz de audio a un amplificador sin
ruido ni zumbidos.
La segunda ruta de señal tiene como objetivo capturar una señal atenuada de la salida de potencia del
amplificador y grabarla a través de una interfaz de audio mientras envía una señal sin atenuación a un gabinete
manteniendo intacta la relación de impedancia entre el amplificador y su gabinete.
Primera Ruta

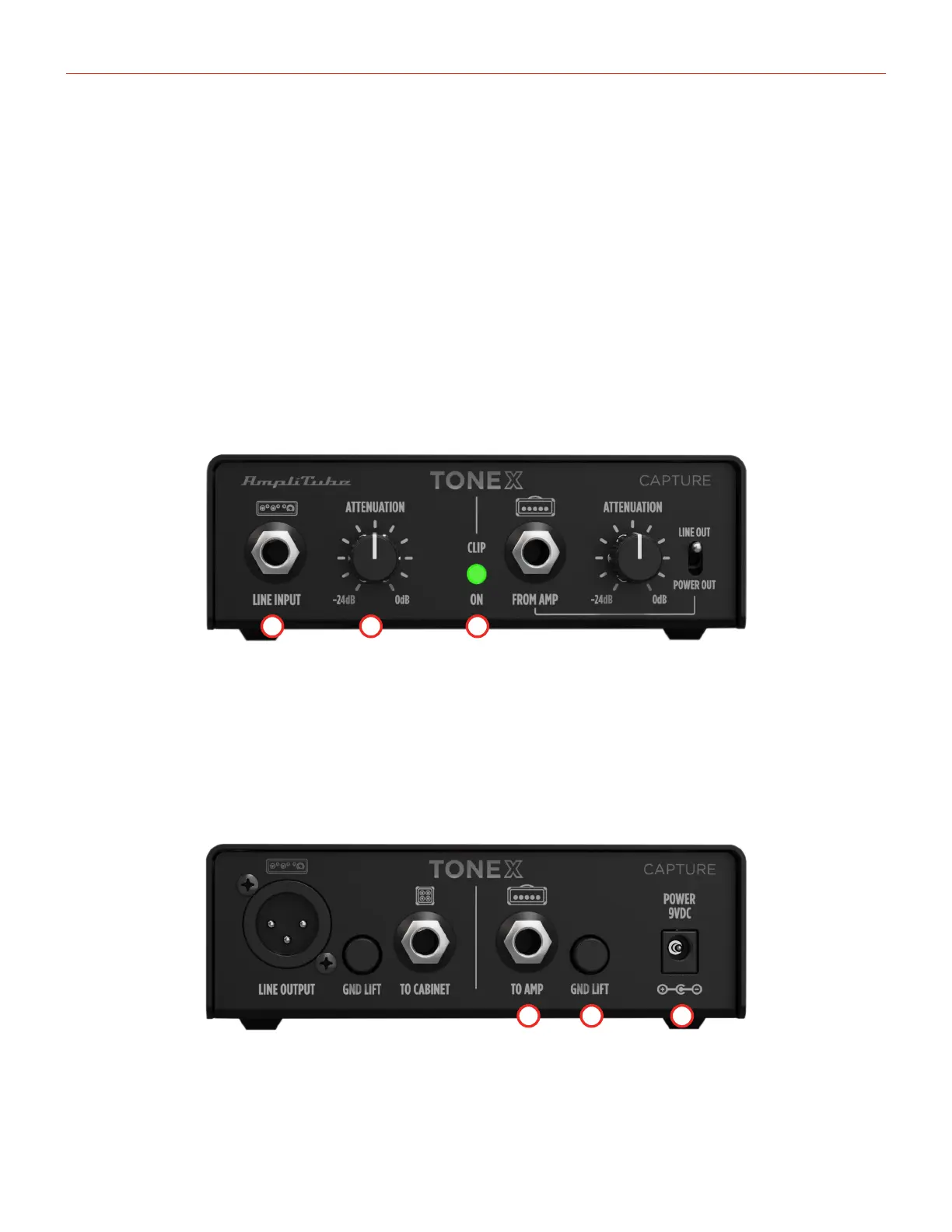

Entrada
1 32
1. Line Input: conecta una salida de nivel de línea de tu interfaz para enviarla a tu amplificador o pedalera.
2. Atenuación de la Interfaz: gírala en sentido antihorario para atenuar la señal que viene de la interfaz de
audio hasta 24 dB y evitar saturación.
3. LED: cuando esta en verde indica que el dispositivo está encendido. Cuando está en rojo indica que la
entrada LINE INPUT está saturando. Cuando está en naranja indica que la entrada FROM AMP (segunda
ruta) está saturando.
Salida
4 5 6
4. To Amp: envía la señal LINE INPUT a un amplificador o pedal.
5. Conexión a tierra de la salida del instrumento: desconecta la tierra para evitar ruidos o zumbidos.
6. Power: 9 V DC, toma de corriente con el centro negativo. Utiliza únicamente el transformador de energía
proporcionado.
