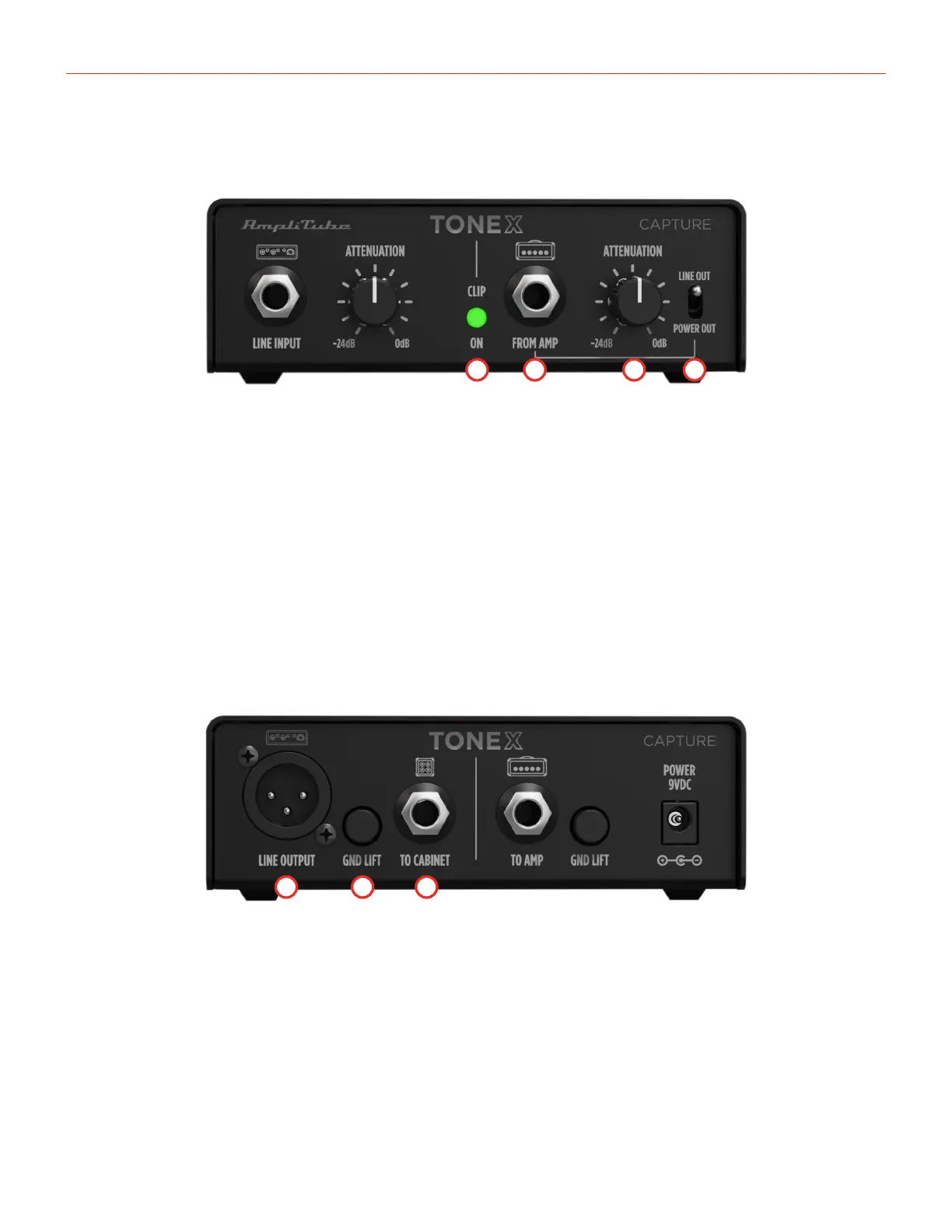

TONEX Capture
Características
6
Segunda Ruta
Entrada
1 3 42
1. LED: cuando esta en verde indica que el dispositivo está encendido. Cuando está en rojo indica que la
entrada LINE INPUT (primera ruta) está saturando. Cuando está en naranja indica que la entrada FROM
AMP está saturando.
2. From Amp: conecta la salida de un amplificador (salida de altavoz/potencia o línea/preamplificador) al
capturar un Tone Model.
PRECAUCIÓN: cuando se conecta esta entrada, la salida TO CABINET (7) siempre debe estar conectada
para evitar que el amplificador se dañe.
3. Atenuación de Amplificador: atenúa la señal entrante del amplificador hasta 24 dB para evitar
saturación.
4. Interruptor de salida: selecciona LINE OUT si TONEX Capture está conectada a la salida de línea (o
salida de preamplificador) del amplificador, selecciona POWER OUT si TONEX Capture está conectada a
la salida de potencia (o salida de altavoz) del amplificador.
Salida
5 6 7
5. Line Output: conéctala a una entrada de tu interfaz de audio al capturar un Tone Model de un
amplificador.
6. Conexión a tierra de Line Output: desconecta la tierra para evitar ruidos.
7. To Cabinet: conéctala al gabinete (u otra carga como una caja de carga) para pasar la señal del
amplificador al gabinete.
PRECAUCIÓN: cuando se conecta la entrada FROM AMP (2), esta salida se debe conectar para evitar
que el amplificador se dañe.
