3. Bei temperaturempfindlichen oder leicht brennbaren Medien im
Rotationsverdampfer
Falls die eingestellte Badtemperatur in keinem Fall überschritten
werden darf, muss der Sicherheitskreis eingestellt werden, wie
nachfolgend beschrieben.
Sicherheitskreis einstellen
• Ist die gewünschte Mediumstemperatur erreicht und die Signal-
leuchte “Heating” nach dreimaligem Erlöschen aus, kann der
Sicherheitskreis eingestellt werden.
• Drehen Sie den Einstellknopf (F) mittels eines geeigneten Werk-
zeuges langsam entgegen dem Uhrzeigersinn bis die rote
Signalleuchte aufleuchtet.
• Dann drücken und drehen Sie den Einstellknopf (F) langsam wie-
der in Uhrzeigerrichtung.
Wenn die rote Signalleuchte erlischt, drehen Sie den Einstell-
knopf (F) noch ein wenig weiter im Uhrzeigersinn damit die
Temperatur des Sicherheitskreises etwas oberhalb der eingestell-
ten Solltemperatur liegt (Drehen des Einstellknopfes (F) um 5°
entspricht einer Erhöhung der Sicherheitstemperatur um ca. 8 K).
Reset
Drücken Sie den Einstellknopf (F).
HB 10 digital/control

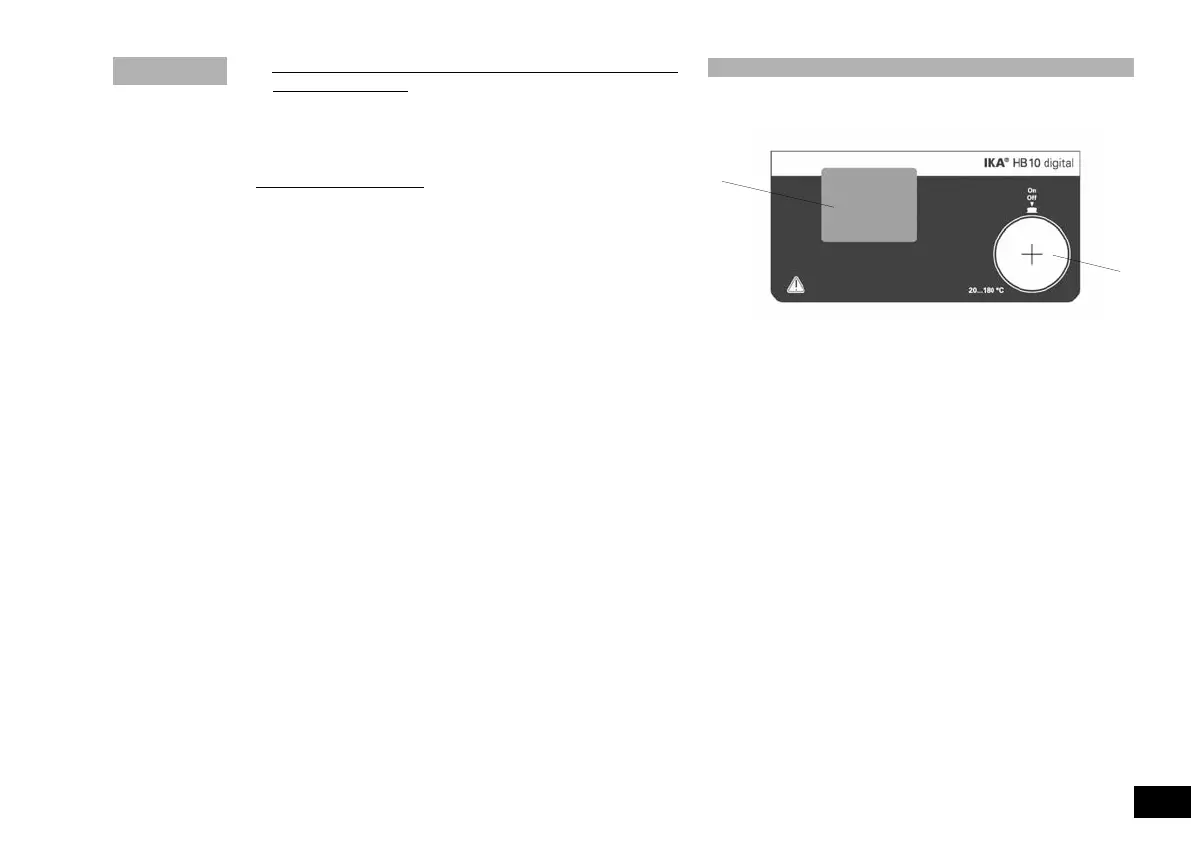

Bedienelemente, siehe Fig. 13
☞ Schalten Sie das Gerät am Netzhauptschalter (B) ein, siehe Fig. 2.
☞ Bei jedem Einschalten werden die verwendete Software-Version
und der eingestellte Betriebsmodus angezeigt, siehe Fig. 11.
Solltemperatur einstellen
☞ Stellen Sie die gewünschte Solltemperatur ein durch Drehen
des Drehknopfes (E), LCD- Anzeige siehe Fig. 8.
➣ Die Heizbadtemperatur wird vom Regelkreis des Gerätes kon-
stant gehalten, zusätzlich vom Sicherheitskreis überwacht.
Bei einem Fehlerfall im Regelkreis wird das Heizbad vom
Sicherheitskreis bleibend ausgeschaltet.
Ein Fehler im Regel- oder Sicherheitskreis wird auf dem Display
angezeigt, LCD- Anzeige siehe Fig. 6.
Die Funktion Heizen läßt sich nicht mehr starten.
➣ Ist beim Ausschalten der Heizfunktion die Mediumstem-
peratur höher als 50 °C, erscheint auf der LCD-Anzeige OFF und
HOT im Wechsel, siehe Fig. 5 und 7.
H
E
Fig. 13
