12
L1 L2
L3
N
L1 L2 L3
N
L1
L2
L3 N

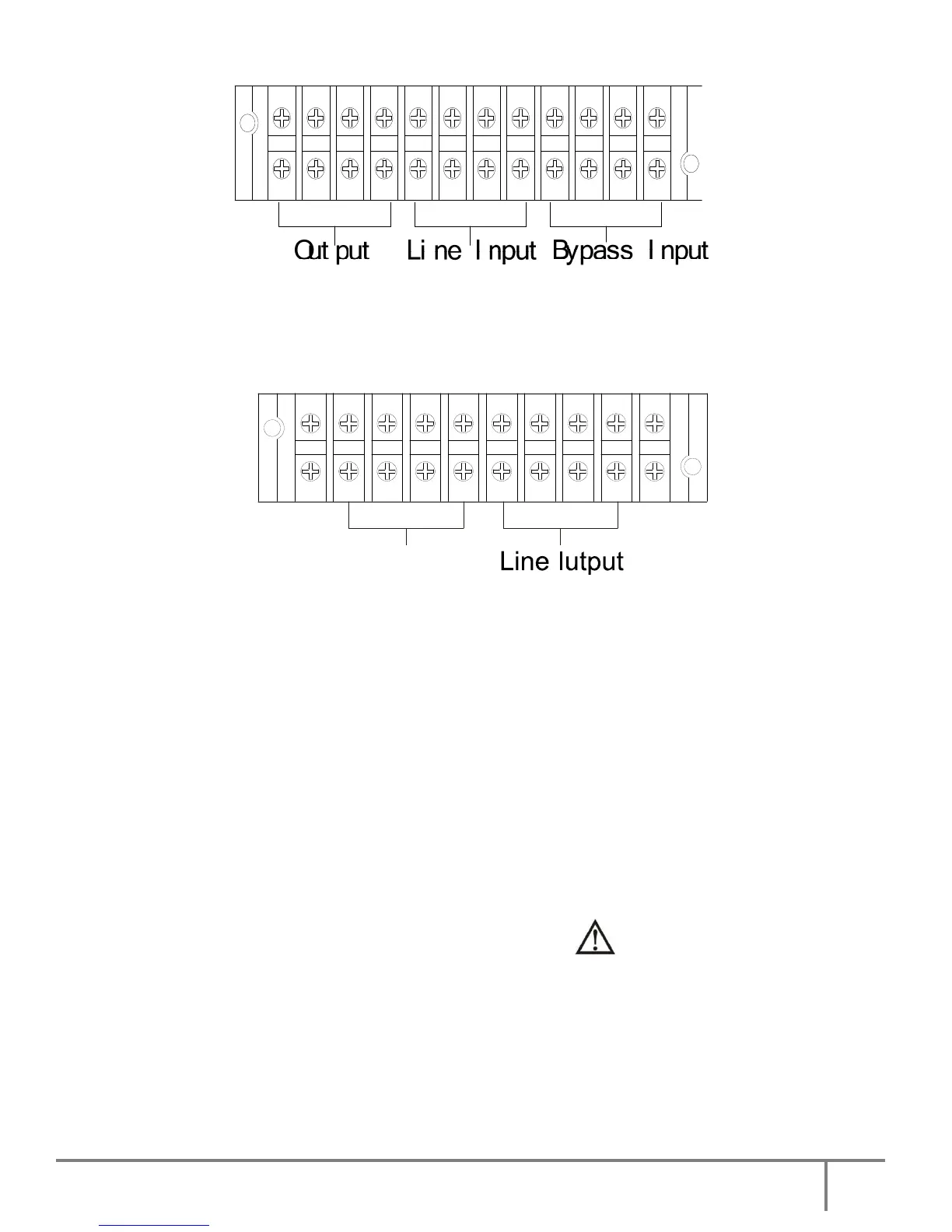

Schéma de câblage du bornier des E4 LCD TT 10K (S) /15K (S) / 20K (S)
Schéma de câblage du bornier des E4 LCD TT 30K (S)
Les onduleurs de la série E4 LCD TT ont la possibilité d’avoir l’alimentation principale (réseau 1) et l’alimentation by-pass
(réseau 2) séparées. Le raccordement le plus couramment demandé étant alimentation principale et by-pass communes, les
bornes des deux entrées sont reliées entre-elles en standard. Si la configuration finale est prévue avec réseaux 1 et 2
séparés, connecter les respectivement.
REMARQUE 1 : Il est recommandé d’utiliser du câble souple pour les branchements sur le bornier de l’onduleur.
REMARQUE 2 : S'assurer que tous les câbles sont solidement connectés sur les borniers.
REMARQUE 3 : Installer le disjoncteur de sortie entre la borne de sortie et la charge; de plus, si nécessaire, le
disjoncteur doit avoir une fonction de protection contre les courants de fuite (disjoncteur différentiel).
Insérer, le cas échéant, la prise EPO dans l'emplacement situé sur la face arrière.
6) Replacer le couvercle du bornier situé sur la face arrière de l'onduleur. Avertissement : (Pour les modèles
standards seulement)
● S'assurer que l'onduleur est arrêté pendant l'installation. L'onduleur ne doit pas être en marche lors de la
connexion des câbles.
● Ne pas essayer de modifier le modèle standard pour obtenir un modèle longue durée. Ne pas essayer, en
particulier, de connecter les batteries internes standards à une armoire de batteries externes d’une marque autre
qu’Infosec. Les types et tensions des batteries peuvent être différents. Cette connexion peut provoquer des
dégâts électriques ou un incendie !
L1 L2
L3
N
L1 L2
L3
N
GND GND
Out
