3-8. Description du mode et de l'état d'utilisation
Suivant le tableau ci-dessous reprenant l’affichage sur écran LCD des modes et états d’utilisation.
(1) Si l’onduleur est en mode normal, 4 écrans s’affichent les uns après les autres représentants à tour de rôle les
3 tensions d’entrée phase /neutre : ph1/n ; ph2/n ; ph3/n et tension phase/phase : ph1/ph2 ; ph2/ph3 ;
ph1/ph3.

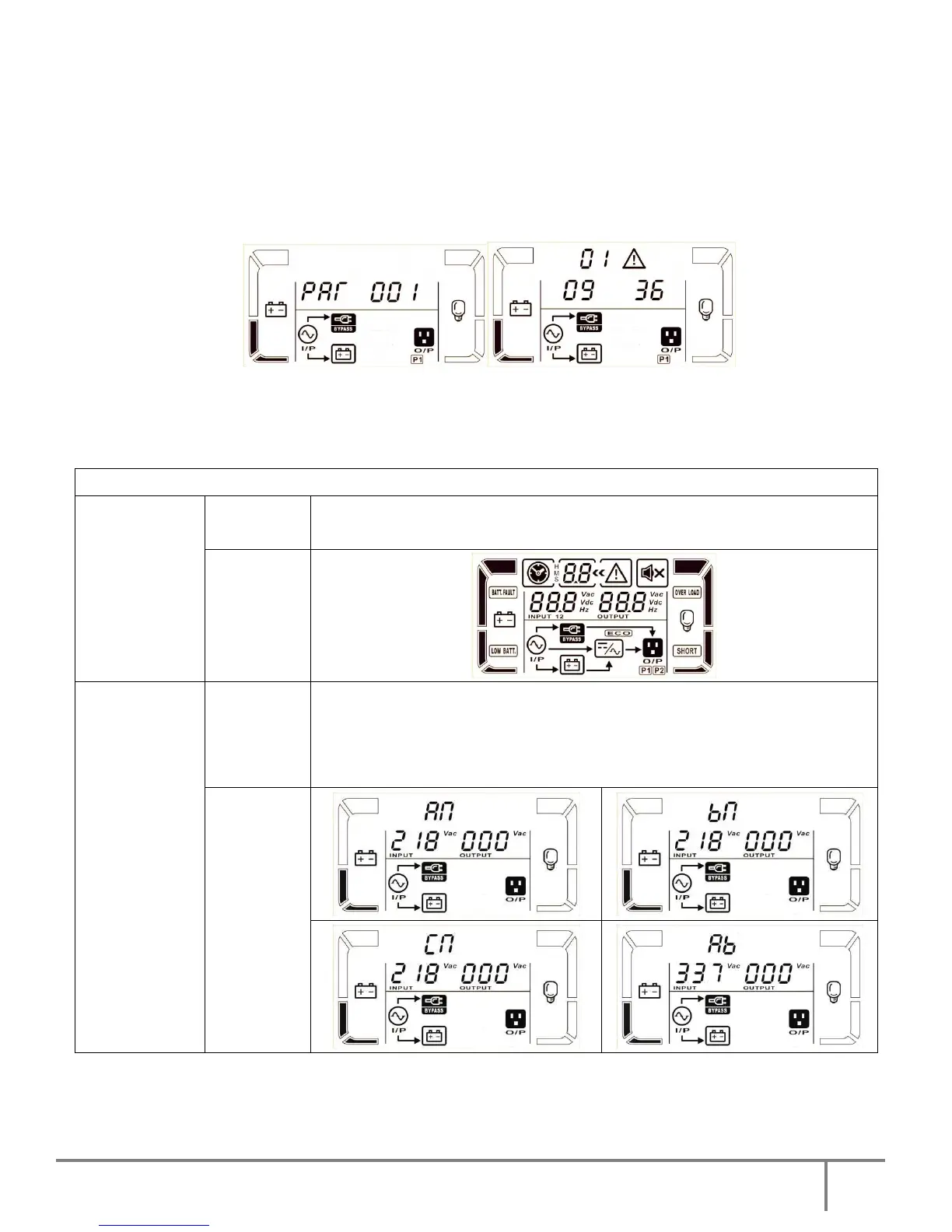

(2) Si l’onduleur est en mode parallèle, un écran supplémentaire s’affiche représentant le mode parallèle. Sur cet
écran parallèle s’affiche “PAR” suivi d’un code tel que “001” ou “002” ou “003” automatiquement généré par
le système de mise en parallèle pour identifier les différents onduleurs. Ce code peut être changé de façon
dynamique pendant l’utilisation.
Ecran parallèle Ecran d’avertissement
(3) Si l’onduleur rencontre un problème, un écran supplémentaire d’avertissement s’affiche. Sur cet écran
d’avertissement peuvent être affichés jusqu’à 3 codes, chaque code indiquant une erreur. Vous pouvez
trouver la définition de ces codes dans le tableau des codes de défaut (p.35).
Mode et état d'utilisation
Mise sous
tension de
l’onduleur
Description
Lorsque l'onduleur est mis sous tension, il indique ce mode pendant quelques
secondes tout en initialisant le CPU et le système.
Ecran LCD
Mode sans sortie
Description
Lorsque la tension d’entrée est en dehors de la plage acceptable ou que le By-pass
est désactivé (ou interdit), l'onduleur passe en mode sans sortie s’il est mis sous
tension ou hors tension. Cela signifie que l'onduleur n'a pas de sorties. L'alarme
sonne toutes les deux minutes.
Ecran LCD
