31
INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com
Hot Line Tel : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr –12 13 AA 59 203 07

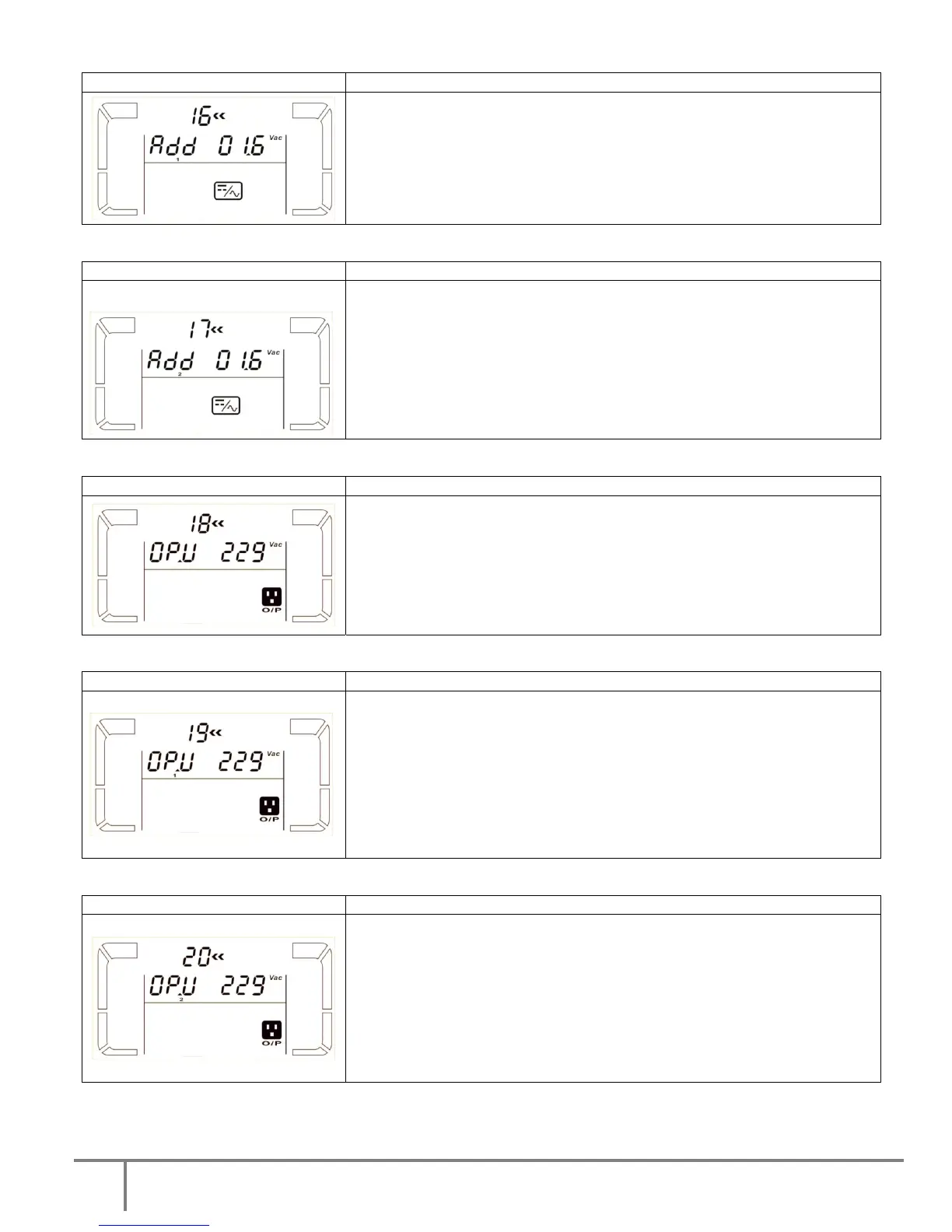

16: Réglage de la tension de sortie phase 2 (B)
Interface Configuration
Paramètre 2: Sélectionner Add ou Sub pour régler la tension de l'onduleur
Paramètre 3: la plage de réglage va de 0 à 9,9V et la valeur par défaut est
de 0 V.
Le chiffre « 1 » apparaît sous « Add » ou sous « Sub » pour représenter
l’onduleur B
17: Réglage de la tension de sortie phase 3 (C)
Interface Configuration
Paramètre 2: Sélectionner Add ou Sub pour régler la tension de l'onduleur
Paramètre 3: la plage de réglage va de 0 à 9,9V et la valeur par défaut est
de 0 V.
Le chiffre « 2 » apparaît sous « Add » ou sous « Sub » pour représenter
l’onduleur C
18: Calibrage de la tension de sortie phase 1 (A)
Interface Configuration
Paramètre 2: Affichage d’OP.V comme tension de sortie.
Paramètre 3: Affichage de la valeur de la tension de sortie pouvant être
calibrée à l’aide des boutons Up ou Down en fonction de la mesure de la
tension de sortie relevée à l’aide d’un multimètre.
La calibration sera validée et effective après avoir appuyé sur le bouton Enter.
La plage de calibration est limitée à +/-9V.
Cette fonction est habituellement utilisée pour les mises en parallèle.
19: Calibrage de la tension de sortie phase 2 (B)
Interface Configuration
Paramètre 2: Affichage d’OP.V comme tension de sortie.
Paramètre 3: Affichage de la valeur de la tension de sortie pouvant être
calibrée à l’aide des boutons Up ou Down en fonction de la mesure de la
tension de sortie relevée à l’aide d’un multimètre.
La calibration sera validée et effective après avoir appuyé sur le bouton Enter.
La plage de calibration est limitée à +/-9V.
*le chiffre « 1 » apparaît sous « OPU » pour représenter l’onduleur B
Cette fonction est habituellement utilisée pour les mises en parallèle
20: Calibrage de la tension de sortie phase 3 (C)
Interface Configuration
Paramètre 2: Affichage d’OP.V comme tension de sortie.
Paramètre 3: Affichage de la valeur de la tension de sortie pouvant être
calibrée à l’aide des boutons Up ou Down en fonction de la mesure de la
tension de sortie relevée à l’aide d’un multimètre.
La calibration sera validée et effective après avoir appuyé sur le bouton Enter.
La plage de calibration est limitée à +/-9V.
Cette fonction est habituellement utilisée pour les mises en parallèle.
*le chiffre « 2 » apparaît sous « OPU » pour représenter l’onduleur C
