3. Utilisation
3-1. Fonctions des boutons
Bouton
Fonction
Bouton ON/Enter
 Mise en marche de l'onduleur : Appuyer sur ce bouton ON (Marche) pendant
plus de 0,5 s pour mettre l'onduleur en marche.
 Touche Enter : Appuyer sur ce bouton Enter (Entrée) pour confirmer la
sélection dans le mode de configuration.
Bouton OFF/ESC
 Arrêt de l'onduleur : Appuyer sur ce bouton OFF (Arrêt) pendant plus de 0,5 s
pour arrêter l'onduleur.
 Touche Esc : Appuyer sur ce bouton ESC (Échap) pour revenir sur le dernier
menu du menu de configuration.
Bouton Test/Up
 Essai des batteries : Tout en étant en mode AC* ou CVCF*, appuyer sur ce
bouton Test (Essai) pendant plus de 0,5 s pour faire un test batterie.
 Touche UP : Appuyer sur le bouton UP (flèche montante) pour afficher la
sélection suivante dans le mode de configuration.
Touche Mute/Down
 Arrêt alarme sonore : Appuyer sur ce bouton Mute (Silence) pendant plus de
0,5 s pour arrêter le signal sonore. Voir la section 3-4-9 pour plus de détails.
 Touche Down : Appuyer sur le bouton Down (flèche descendante) pour
afficher la sélection précédente dans le mode de configuration.
Bouton Test/Up +
Mute/Down
 Appuyer sur ces deux boutons, simultanément et pendant plus d'une seconde,
pour ouvrir ou quitter le menu de configuration.
* Le Mode AC est le mode normal. Le mode CVCF est le mode de convertisseur de fréquence.

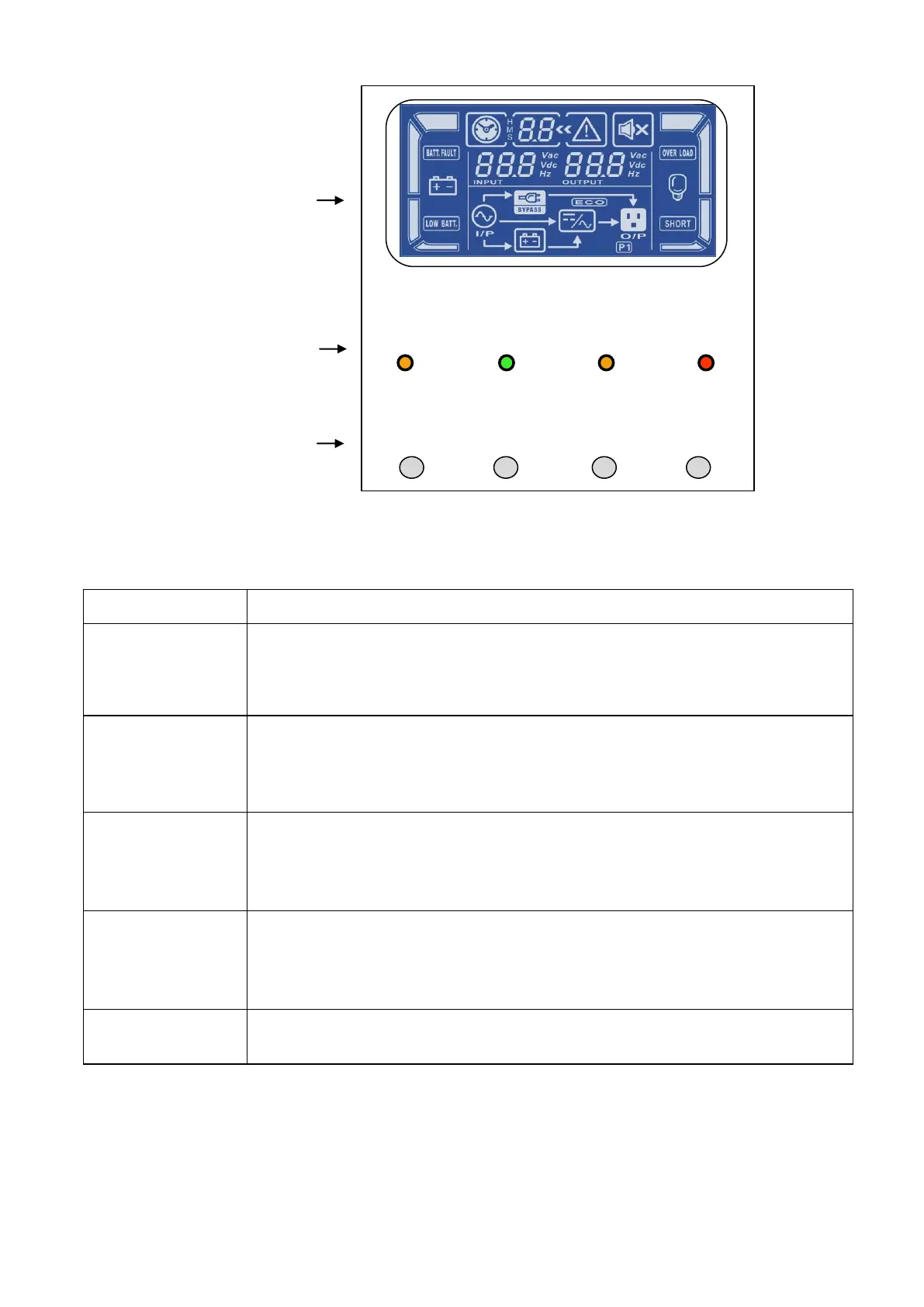

3-2. Voyants DEL et écran LCD
OFF
UP
DOWN
ON
Ecran LCD
Boutons
Voyants LED
BYPASS
LINE
BATTERY
FAULT
