Programmazione
I seguenti passaggi forniscono le istruzioni generali per la
programmazione (acquisizione) del sensore sulla memoria
della centrale. Per i dettagli della programmazione, consultare
la documentazione relativa alla centrale o al ricevitore.
1. Impostare la centrale in modalità di programmazione.
2. Nel menu di programmazione dei sensori, selezionare il
gruppo di sensori desiderato e i relativi numeri assegnati.
3. Alla richiesta della centrale di attivare il sensore per la
programmazione, rimuovere la linguetta della batteria
(figura 1) oppure rimuovere il coperchio del sensore
(figura 2) e, se necessario, inserire la batteria nel
supporto, facendo attenzione a rispettare la polarità
(figura 3).
4. Il sistema riconosce la programmazione del sensore in
base al display del telecomando e/o dell'audio (a seconda
del tipo di centrale).
5. Uscire dalla modalità di programmazione.
Selezione ingresso
È possibile utilizzare solo un interruttore a lamelle interno in un
determinato momento.

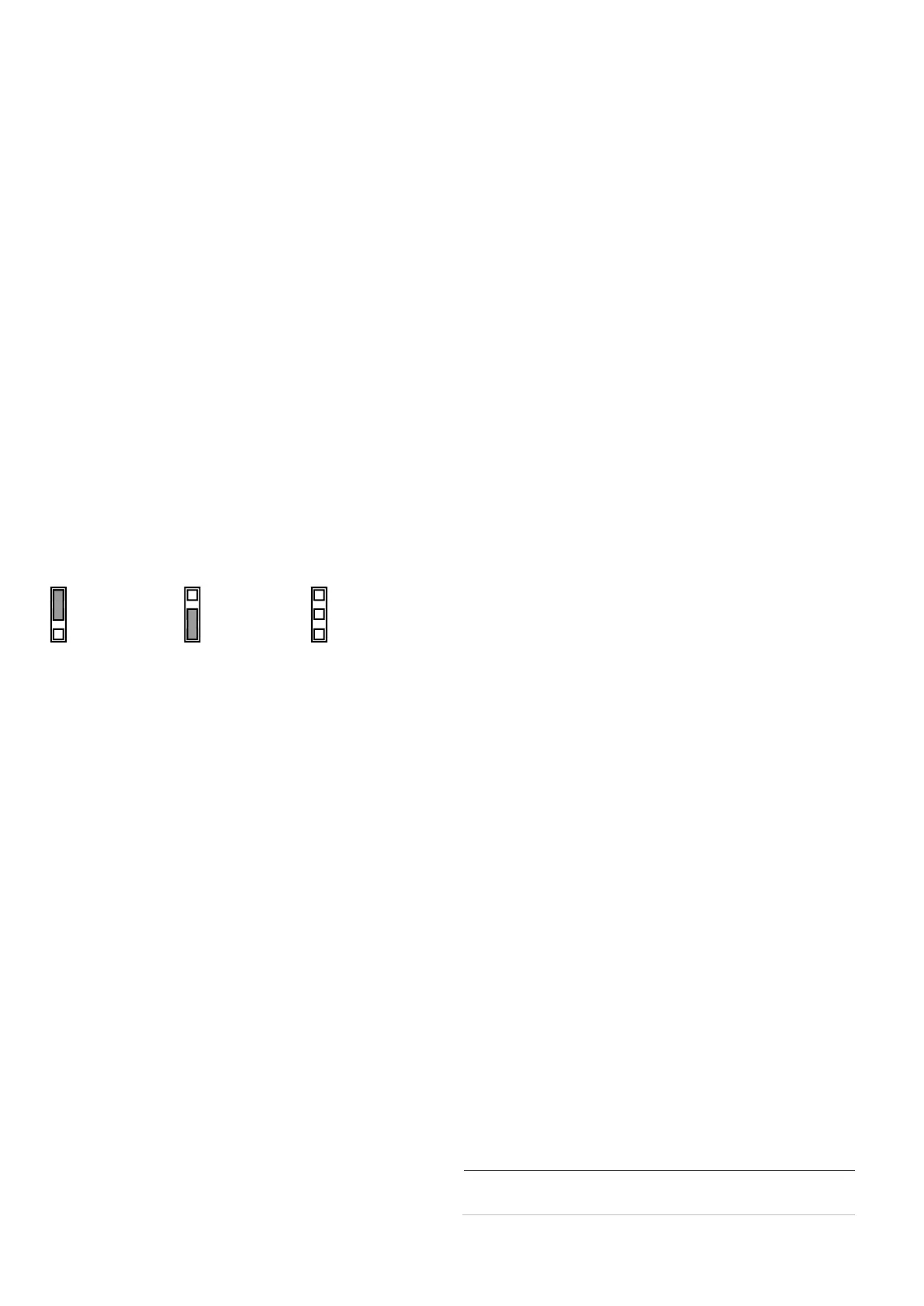

Posizionare il ponticello selezione ingresso per selezionare
l'interruttore a lamelle interno 1, l'interruttore a lamelle interno 2
o solo il contatto esterno (figura 4, voce 1).
Nota: Il dispositivo deve essere spento mentre viene
posizionato il ponticello selezione ingresso.
Cablaggio contatto esterno
Utilizzare le seguenti specifiche per il contatto esterno:
• Lunghezza massima del cavo: 30 m
• Intrecciato, Ø 0,5–1,0 mm (24–18 AWG)
• Contatti esterni ermetici (reed sigillati) per apertura o
chiusura in 500 millisecondi (minimo) in caso di allarme
È possibile utilizzare i contatti esterni e un interruttore a lamelle
interno contemporaneamente.
È possibile connettere fino a cinque contatti esterni in serie.
È possibile cablare le morsettiere sul sensore con i connettori
da un contatto esterno. Il contatto include allarmi e indicazioni
di manomissione. Il contatto esterno è cablato con due
resistenze di fine linea (EOL): una in serie con e l'altra
attraverso il contatto esterno (figura 5, voce 2).
Per una corretta supervisione, le resistenze di fine linea (EOL)
devono essere installate nel dispositivo di rilevamento esterno.
In questo modo, per una configurazione normalmente chiusa si
ottengono le seguenti letture:
• Aperto/corto: I contatti antimanomissione o esterni non
vengono utilizzati
• 1 R (4.7 kΩ): Tutti i dispositivi chiusi (un EOL)
• 2 R (9.4 kΩ): Allarmi (entrambi gli EOL)
Verifica della comunicazione RF
Prima di montare il sensore, verificare che la posizione di
montaggio del sensore garantisca una buona comunicazione
RF con la centrale.
Per verificare, utilizzare la seguente procedura:
1. Impostare la centrale o il ricevitore in modalità di verifica
del sensore.
2. Portare il sensore nella posizione di montaggio desiderata.
3. Mantenere il magnete accanto alla freccia all'estremità del
sensore, quindi allontanare il magnete dal sensore.
4. Determinare l'adeguatezza della risposta tramite i segnali
acustici (consultare la documentazione relativa alla
centrale/al ricevitore).
5. Uscire dalla modalità di verifica del sensore.
Montaggio
Per montare il sensore:
1. Montare la base del sensore con due viti a testa bombata
3,5 x 25 mm sulle posizioni dei fori di montaggio T ed L
(figura 6).
2. Inserire le due viti T ed L e inserirle fino a circa la metà.
3. Livellare e serrare prima la vite L.
4. In ultimo, serrare la vite T. Non serrare eccessivamente la
vite T.
5. Rimuovere il magnete dalla base.
6. Allineare la freccia sul magnete con il piccolo intaglio sul
lato del sensore (figura 7), a seconda dell'interruttore a
lamelle interno che si utilizza (figura 4).
7. Montare la base del magnete con le viti a testa bombata
3,5 x 16 mm a una distanza non superiore a 1 cm dalla
base del sensore. Riposizionare il coperchio del magnete.
8. Applicare il coperchio del sensore alla base dello stesso e
assicurarlo con la vite a testa bombata 2,9 x 6,5 mm
(figura 2).
Rimozione batteria
Le batterie devono essere sostituite non appena il sistema
indica che la carica è bassa. Sostituire le batterie con quelle
consigliate (vedere “Specifiche” più sotto) oppure contattare
l'assistenza tecnica per ulteriori informazioni.
Sostituzione delle batterie:
1. Rimuovere il coperchio del sensore (figura 2).
2. Rimuovere la batteria e smaltirla nel rispetto delle
normative locali vigenti.
3. Inserire la nuova batteria, rispettando la polarità (figura 3).
4. Provare il sensore con la centrale. Vedere “Verifica della
comunicazione RF” più sopra.
Specifiche
Bianco: RF-DC101-K4
Mogano: RF-DC101B-K4
