22 of 26 P/N 146278999-2 (ML) • REV G • ISS 08MAR19
5. Seleccione o jumper desejado e as configurações DIP
switch (consulte a fig. 3). Consulte a secção “Definições
do jumper abaixo para obter mais informações.
6. Remova as máscaras e coloque os autocolantes, se
necessário. Para mais informação, consultar “Configurar
padrão de cobertura” na página nº 23.
7. Para aplicações em tectos onde seja necessária uma
cobertura de 90°, utilize o suporte de montagem rotativo
SB01.
8. Feche a tampa.
9. Insira o parafuso e substitua o insert personalizado.
Para instalações EN50131 grade 3, não utilizar a posição de
montagem C.
Definições do jumper
Consulte a figura 3 para saber quais as localizações do jumper
no detector.
J1: Não utilizado
J2: PIR que activa o LED
Ligado: Activa o LED do detector em qualquer altura (de
fábrica).
Desligado: Coloca o LED sob o controlo do painel de controlo
e desactiva o LED do detector em qualquer altura (sem função
de memória).
J3 e J4: Definição de loop dupla
Isto define o relé tamper e de alarme. Isto permite-lhe ligar
o detector a qualquer painel de controlo. Utilize os jumpers
3 e 4. Consulte a fig. 7.
J5: Modo D/N (Dia/Noite) ou definição Rtest (teste remoto)
Utilize este jumper para definir o terminal 8 para D/N ou Rtest.
A UTC recomenda que utilize D/N para gerir a activação
AM/TF, se necessário. Utilize Rtest para testar o detector
a partir do painel de controlo. O detector activa o relé de
alarme se o resultado do teste for positivo e o relé AM se
o resultado do teste for negativo.
Ligado: Terminal 8 = D/N. De fábrica.
Desligado: Terminal 8 = Teste remoto.
J6: Definição de polaridade da tensão de controlo (CV)
Ligado: Active High acrescenta a lógica padrão da UTC com
a lógica “Active High para activar as entradas Walk Test (WT)
e Dia/Noite. De fábrica.
Desligado: Active Low acrescenta a lógica “Active Low de
modo a activar as entradas Walk Test e Dia/Noite.

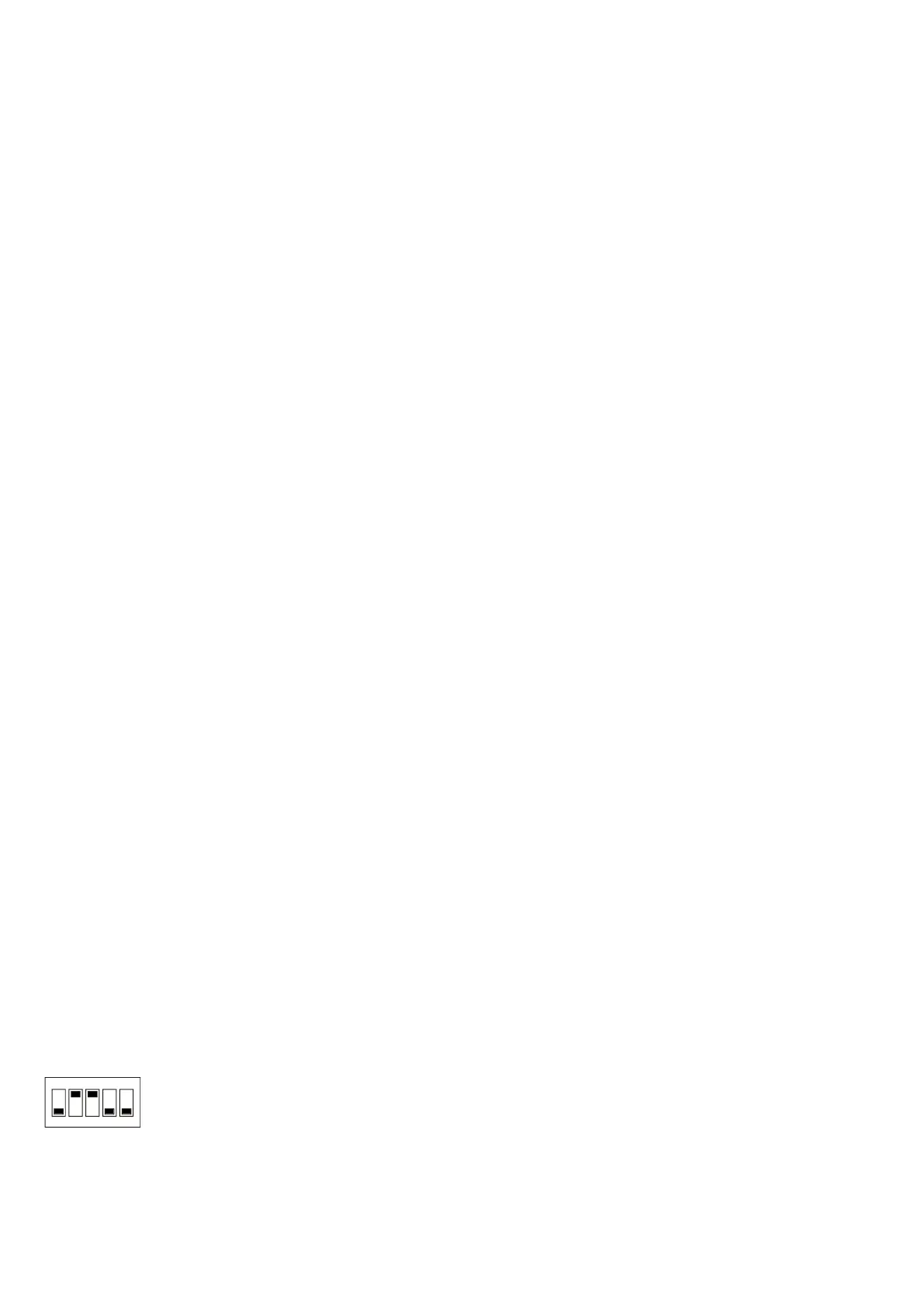

Configuração do DIP switch
Predefinição de fábrica:
Ver figura 3, item 1.
SW 1: Quando sinalizar AM (anti-máscara) ou output TF
(falha técnica)
Ligado: Assinala AM ou TF apenas quando o sistema estiver
no modo Dia (predefinição de fábrica).
Desligado: Assinala sempre AM ou TF durante o modo Dia
e Noite.
SW 2: sensibilidade AM
Ligado: sensibilidade AM avançada. O detector assinala
a máscara de área AM (predefinição de fábrica).
Desligado: sensibilidade AM padrão. O detector assinala
a área AM a aproximar-se.
SW 3: restabelecimento da saída AM/TF
Ligado: Reset Auto. Restabelece o estado de AM ou TF
40 segundos após um alarme PIR.
Desligado: Reset autorizado. Restabelece o estado de AM ou
TF após um alarme PIR quando o sistema está no modo Dia
e Walk Test. O LED amarelo pisca rapidamente. Quando
o sistema se encontra no estado Noite, o LED amarelo
desliga-se e o sistema é restabelecido (predefinição de
fábrica).
Notas
Para a configuração avançada (SW 2 ligado) a origem do
alarme AM deve ser eliminada antes de ser permitida
a reinicialização AM.
Se o alarme AM não puder ser reinicializado através de
reinicialização automática ou autorizada, desligue e volte
a ligar a fonte de alimentação .
Deve ser executado um walk test para assegurar que as
configurações do dispositivo são correctas para
a aplicação.
SW 4: Sinalizar a saída AM ou TF
Ligado: Sinaliza AM em ambos os relés AM e Alarme. Sinaliza
TF apenas no relé AM (EN 50131).
Desligado: Sinaliza AM e TF no relé AM (predefinição de
fábrica)
SW 5: Configurar LEDs
Ligado: Activa ambos os LED no detector em qualquer altura
(predefinição de fábrica).
Desligado: Coloca ambos os LEDs sob o controlo da entrada
Walk Test e Dia/Noite. Isto activa a função de memória do
detector.
Calibração AM
Durante o arranque, o circuito AM calibra-se em relação ao
ambiente. É importante assegurar que não são efectuadas
alterações ao ambiente dentro da distância de 1 m do detector
no espaço de 60 s após o arranque, caso contrário o detector
poderá ser vulnerável a alarmes AM falsos, os quais poderão
ser impossíveis de reinicializar.
ON
5 4 3 2 1
