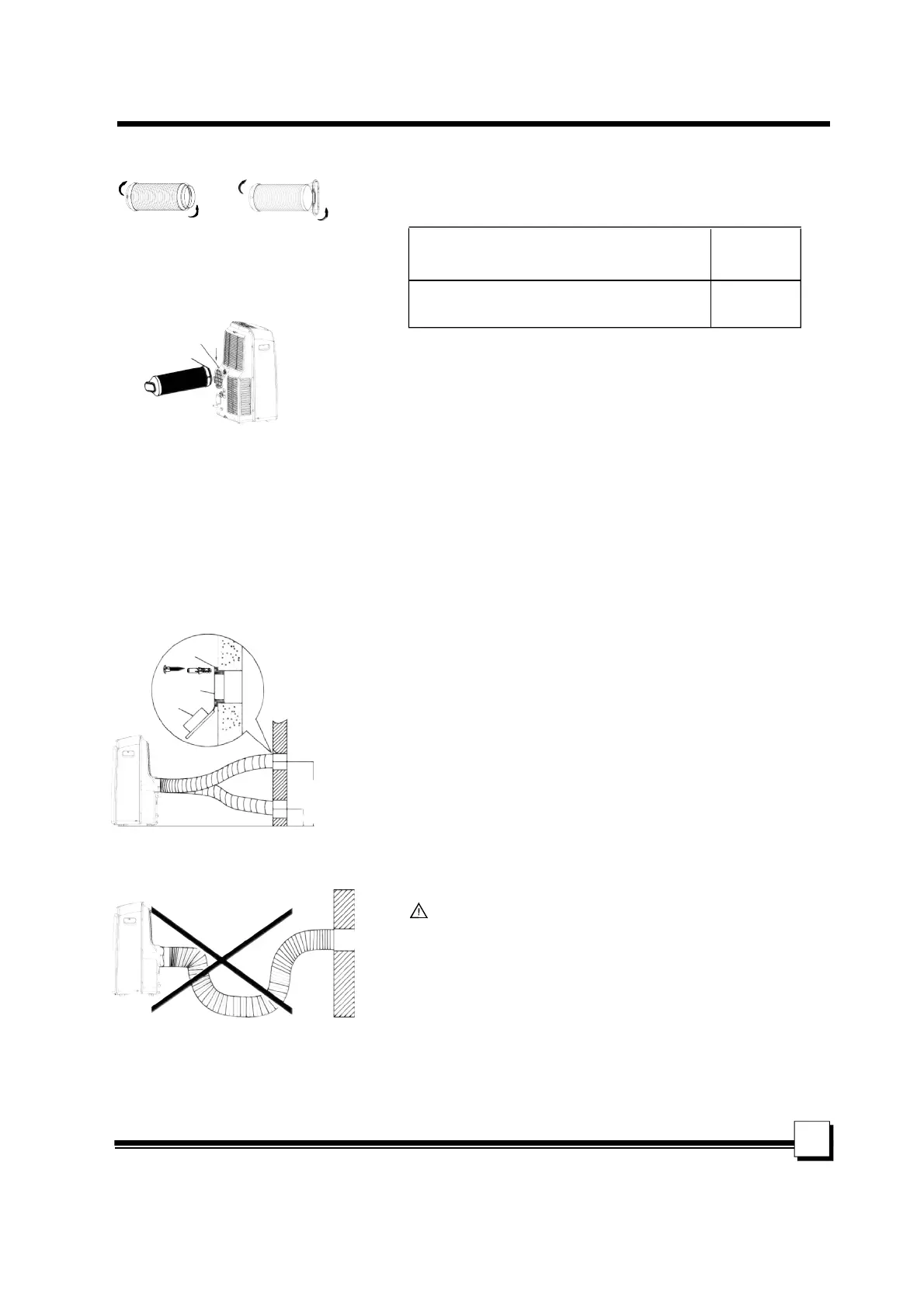

ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ
Ο αγωγός εξάτμησης μπορεί να τοποθετηθεί στον τοίχο.
(Δεν γίνεται για τις μονάδες χωρίς αντάπτορα Α, βύσματα προέκτ ασης
και βίδες ξύλου).
1. Προετοιμάστε μια τρύπα στον τοίχο. Τοποθετήστε τον αντάπτορα Α
στον τοίχο(από την εξωτερική πλευρά) χρησιμοποιώντας τα 4 βύσματα
προέκτασης και τις βίδες ξύλου, βεβαιωθείτε ότι το σταθεροποιήσατε
επαρκώς. (Βλέπε Εικ. 18)
2. Συνδέστε τον αγωγό στον αντάπτορα Α που βρίσκεται στον τοίχο.
Σημείωση:
Καλύψτε την τρύπα με το κάλυμμα του αντάπτορα Α όταν δεν
χρησιμοποιείτε το κλιματιστικό.
• Ο αγωγός μπορεί να συμπιεστεί ή να επεκταθεί ανάλογα με τις ανάγκες
της εγκατάστασης, αλλά είναι επιθυμητό να κρατήσετε το μήκος του
αγωγού στο ελάχιστο δυνατό.
ΕΠΙΣΗΜΑΝΣΗ:
ΜΗΝ ΠΡΟΚΑΛΕΙΤΕ ΕΚΤΕΤΑΜΕΝΕΣ ΚΑΜΠΥΛΕΣ ΣΤΟΝ ΑΓΩΓΟ (Εικ. 19)
ΠΡΟΣΟΧΗ:
Βεβαιωθείτε ότι δεν υπάρχει κάποιο εμπόδιο γύρω από την εξαγωγή αέρα
(σε ακτίνα 50cm) ώστε το σύστημα εξάτμησης να λειτουργεί σωστά.
Τοποθέτηση
Αφαίρεση
Ο αγωγός και ο αντάπτορας πρέπει να τοποθετείται ή να
αφαιρείται ανάλογα με την χρήση.
1. Τοποθετήστε τον αντάπτορα Β πάνω στον αγωγό όπως φαίνεται
στην Εικ. 16α ή Εικ. 16β. Ανατρέξτε στις προηγούμενες σελίδες για
την εγκατάσταση του κιτ παραθύρου.
2. Τοποθετήστε το άγκιστρο του αγωγού στην οπή αγκίστρου στην
μονάδα και σύρετε προς τα κάτω όπως φαίνεται στην Εικ. 17 .
